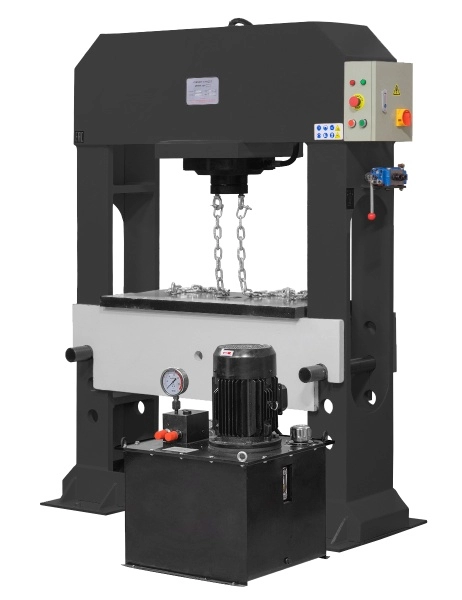

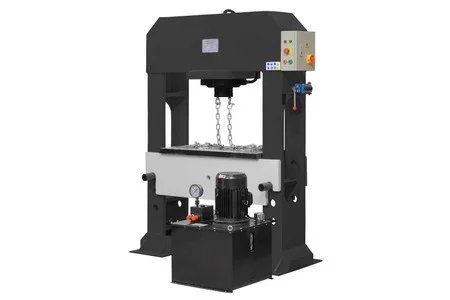

Stalex HP-100 |
|
| Макс. нагрузка |
1000 кН |
| Усилие в тоннах |
100 тонн |
| Рабочее напряжение |
380В — 50Гц — 3 фазы |
| Номинальное давление |
30 мПа |
| Производительность масляного насоса гидравлической станции |
Высокая скорость 15 л/мин Низкая скорость 3,5 л/мин |
| Диаметр поршня |
100 мм |
| Ход поршня |
250 мм |
| Скорость поршня |
Рабочая скорость 3 мм/с |
| Шаг (ход) стола |
405 мм |
| Размеры стола |
460х980 мм |
| Габаритные размеры |
1750х750х2200 мм |
| Габаритные размеры гидравлической станции |
730х630х960 мм |
| Масса нетто/брутто |
1020/1220 кг. |
Преимущества
Гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
Автоматическое управление давлением — (когда давление в системе снижается, два насоса работают одновременно) выдавая быструю скорость и высокую эффективность. Когда необходимое давление поднялось — то работает только первый насос высокого давления, это увеличивает стабильность, и сохраняет энергопотребление и усилие. Это один из видов патента изготовителя, называемый — адаптивное управление. Двойной насос для нагнетания масла, который позволяет экономить 60% энергии и повысить эффективность в 2-3 раза по сравнению с традиционными гидравлическими прессами. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации (конструкция станка размещает на одном валу 2 насоса, при опускании и поднятии балки работает первый насос с одинаковой скоростью в обе стороны, при соприкосновении с заготовкой включается второй насос – который является высокопроизводительным).
Вес станка 1362кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
 |
Гидростанция станка имеет 3 положения работы:
Время опускание штока на макс. длину 250мм (макс. ход) – 58 секунд (без нагрузки) Время обратного подъёма штока – 48 секунд (без нагрузки) |
||||||
 |
А – общая высота станка |
2000 мм |
|||||
| B – общая ширина станка (по ножным опорам) |
1495 мм |
||||||
| С – общая глубина станка |
600 мм |
||||||
| D – расстояние между опорами |
995 мм |
||||||
| Е – ширина опор |
320 мм |
||||||
| H — максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
650 мм |
||||||
 |
Четыре ребра жёсткости рабочего стола.
(D: Ширина 995мм – расстояние между опорами) (Ширина 1300мм – расстояние стола вкл. ширину опор) |
||||||
 |
Рычаги крепления стола – Ø=53мм.
Рычаги крепления стола – L=430мм (гладкая часть) / L= 530мм (общая длина). Ø отв. крепления стола на сварных опорах — Ø=55мм. Толщины стенок сварных опор – 25мм. Толщина горизонтальной части стола (рабочая поверхность) – 37мм. Ø отверстия в рабочей части стола – 105мм. |
||||||
 |
В стандартной комплектации два рабочих блока.
115х95х30 (ДхШхТ). Глубина V-образного паза -29мм.
|
||||||
 |
Манометр | ||||||
 |
В стандартной комплектации поставляется пресс-головка.
Ø пресс-головки – 100мм Высота пресс-головки – 40мм + резьба 38мм |
||||||
 |
Вал штока без пресс-головки.
Ø штока – 97мм (в обточке на длине 15мм) /100мм (рабочая поверхность Макс. ход штока – 250мм |
||||||
 |
В стандартной комплектации поставляются дополнительные уплотнительные кольца. | ||||||
 |
Шильдик станка. | ||||||
 |
Шильдик мотора гидростанции. | ||||||
 |
|||||||
 |
Стандартная комплектация:
Рабочие блоки – 2шт Пресс-головка – 1шт Цепь для перемещения рабочего стола Дополнительные уплотнительные кольца |
||||||
 |
Гидростанция упакована в отдельном фанерном ящике | ||||||
