Описание
Характеристики
|

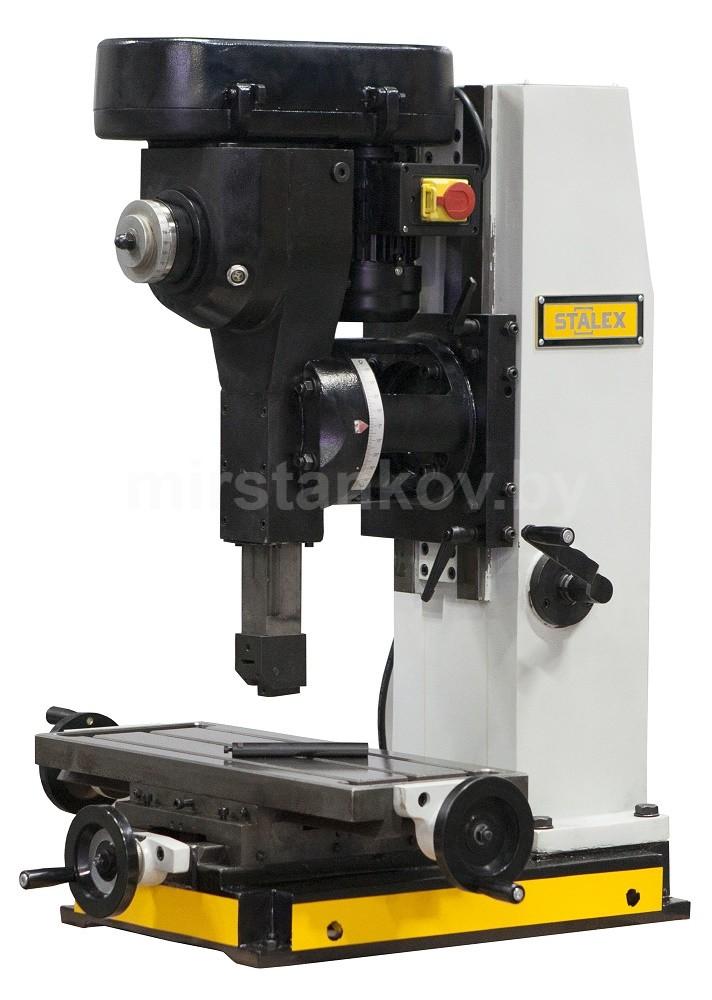

STALEX B5013 |
|
| Ширина паза в стандартной комплектации |
6 мм |
| Макс. ход фрезы |
125 мм |
| Ширина и глубина держателя фрезы |
50х63 мм |
| Макс. ход подвижной пластины (головы) |
350 мм |
| Расстояние между осью инструмента и стенки колонны |
236 мм |
| Расстояние между осью инструмента и направляющих подвижной пластины (салазки) |
210 мм |
| Кол-во ударов |
30-350 ударов/мин (6 ступеней) |

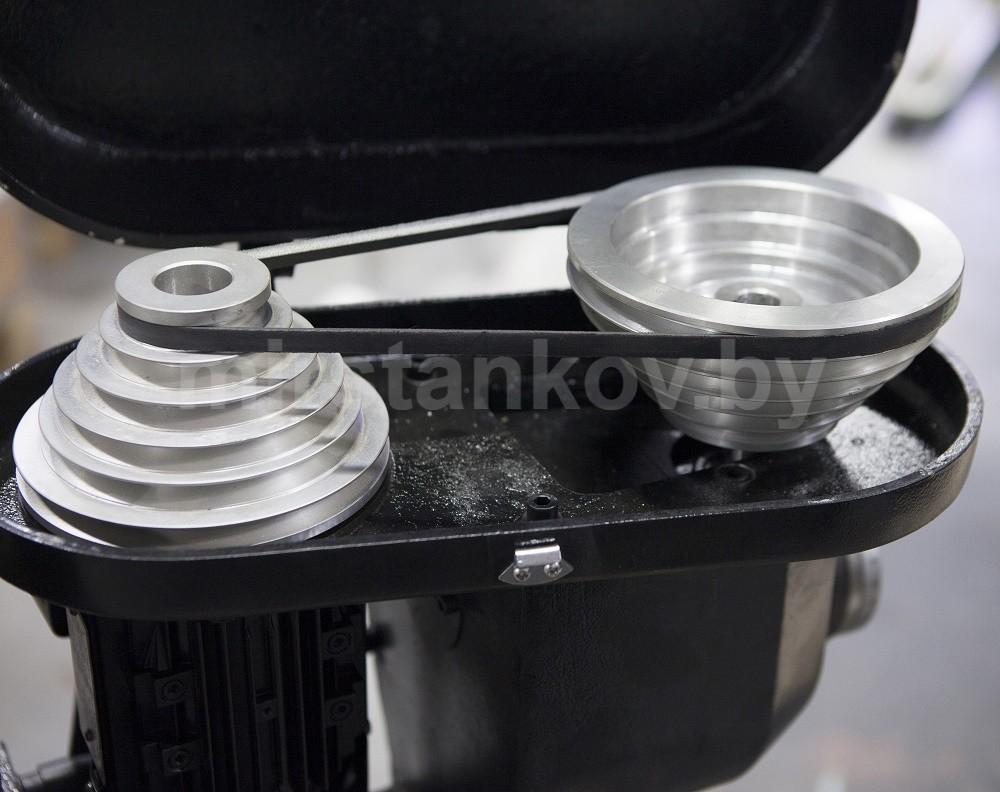

| Привод |
клиноременная передача |
| Т образные пазы
Ширина паза Ширина ? паза Номинальное отклонение |
3 паза, длиной 49 мм 12 мм 19 мм +2 мм |

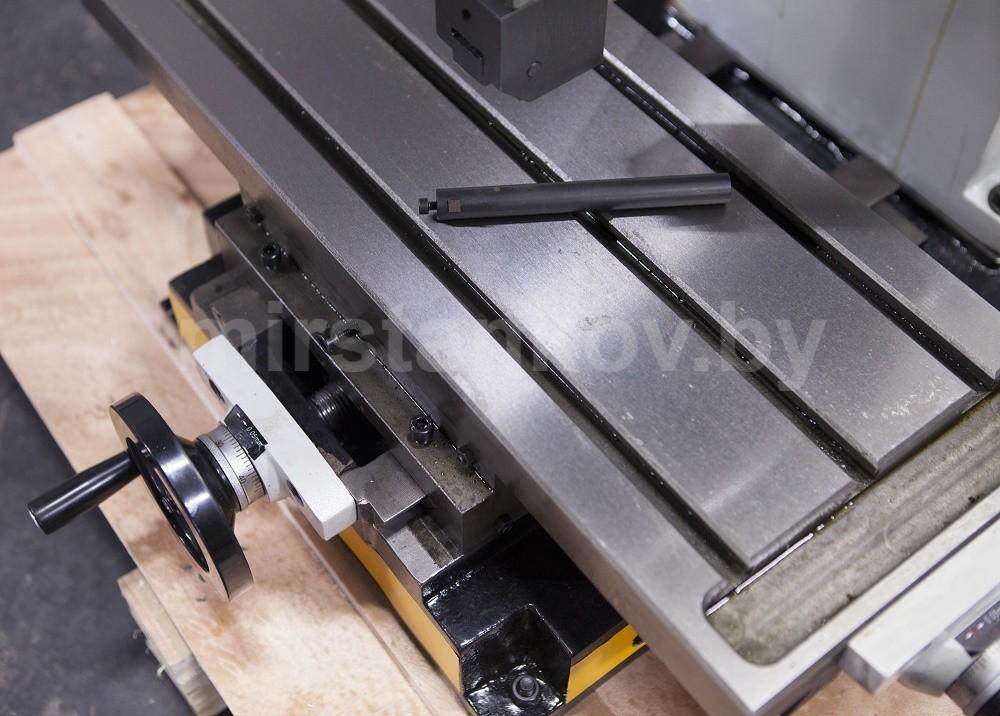

| Рабочий стол |
600*240 мм |
| Поперечный ход рабочего стола |
340 мм |
| Продольный ход рабочего стола (фронтальное перемещение |
130 мм |

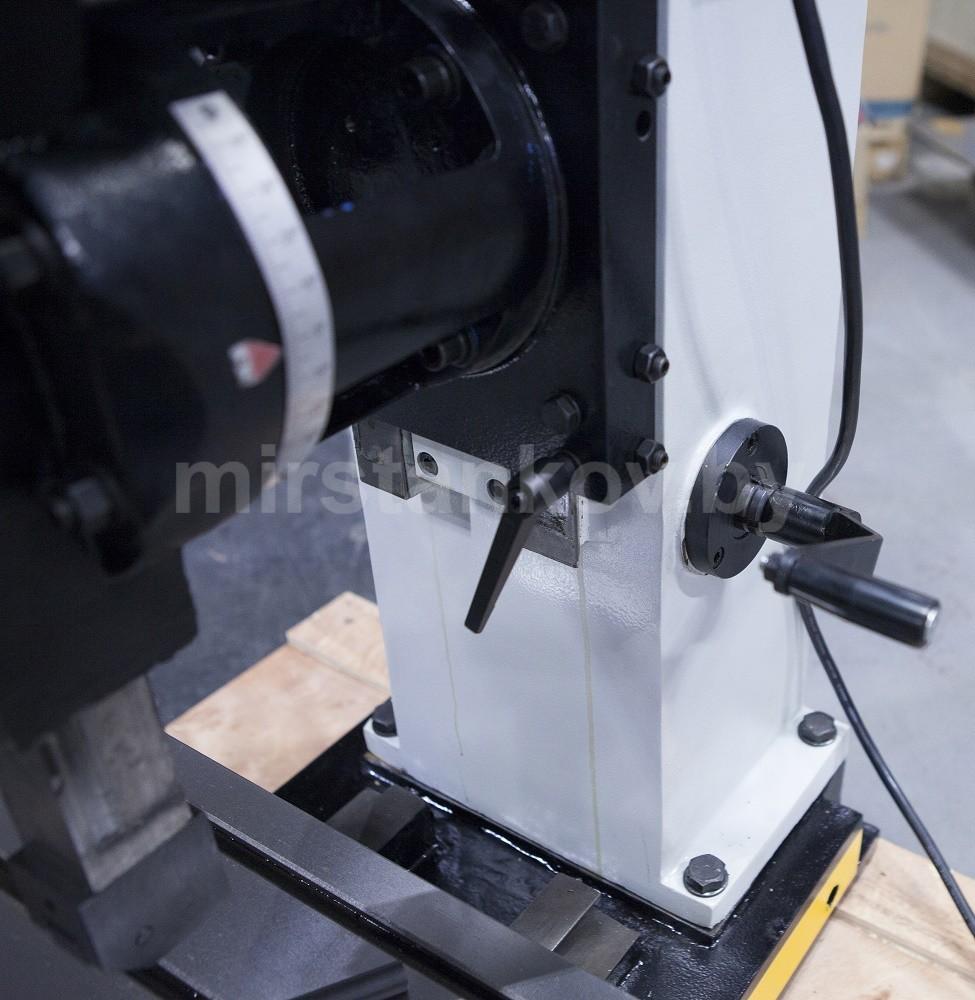

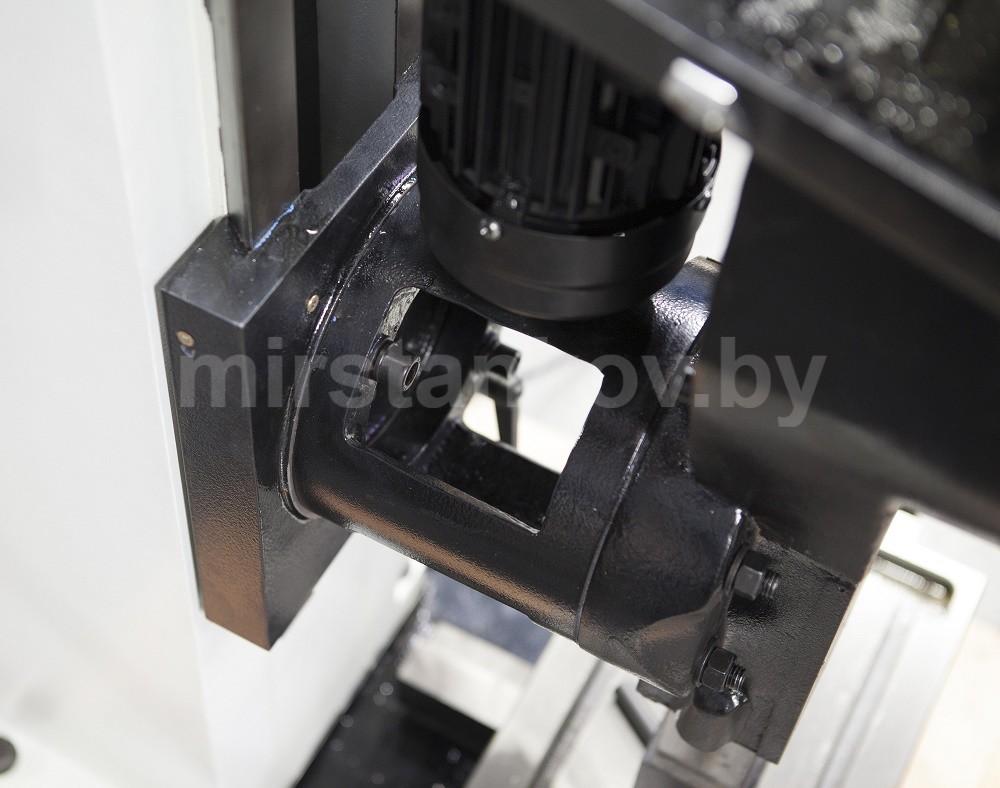

| Поворот головы (Право и лево) |
90° (±45°) |
| Двигатель |
380 В/50 Гц/0,25 кВт |
| Габаритные размеры (ДхШхВ) |
1090*1120*790 мм |
| Масса нетто/брутто |
330/380 кг |
Преимущества
• Прочная стальная конструкция

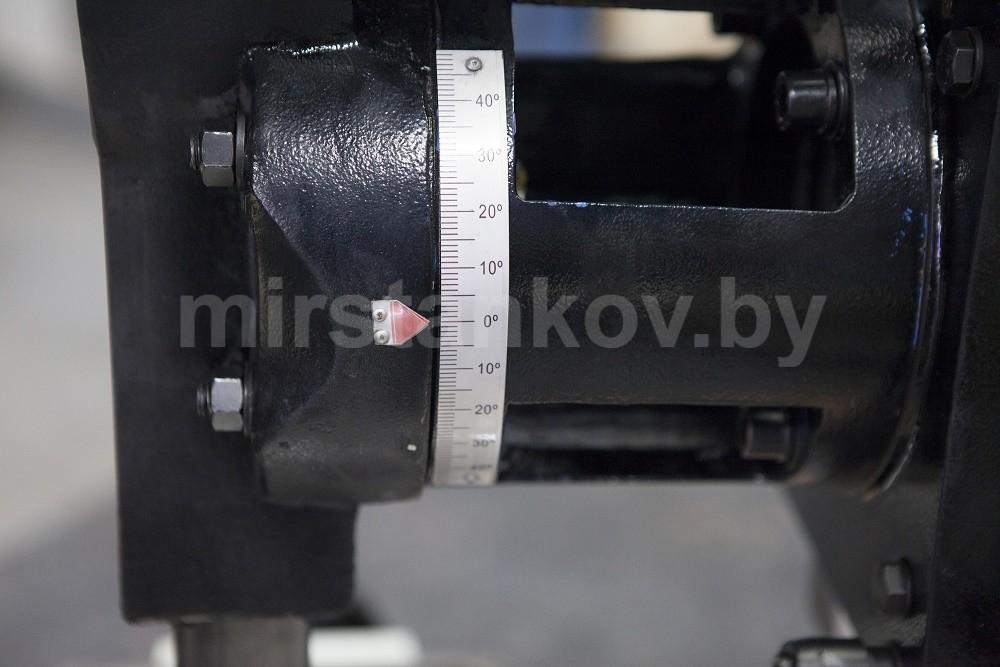

• Поворот головы станка на 90° (±45°) в обе стороны

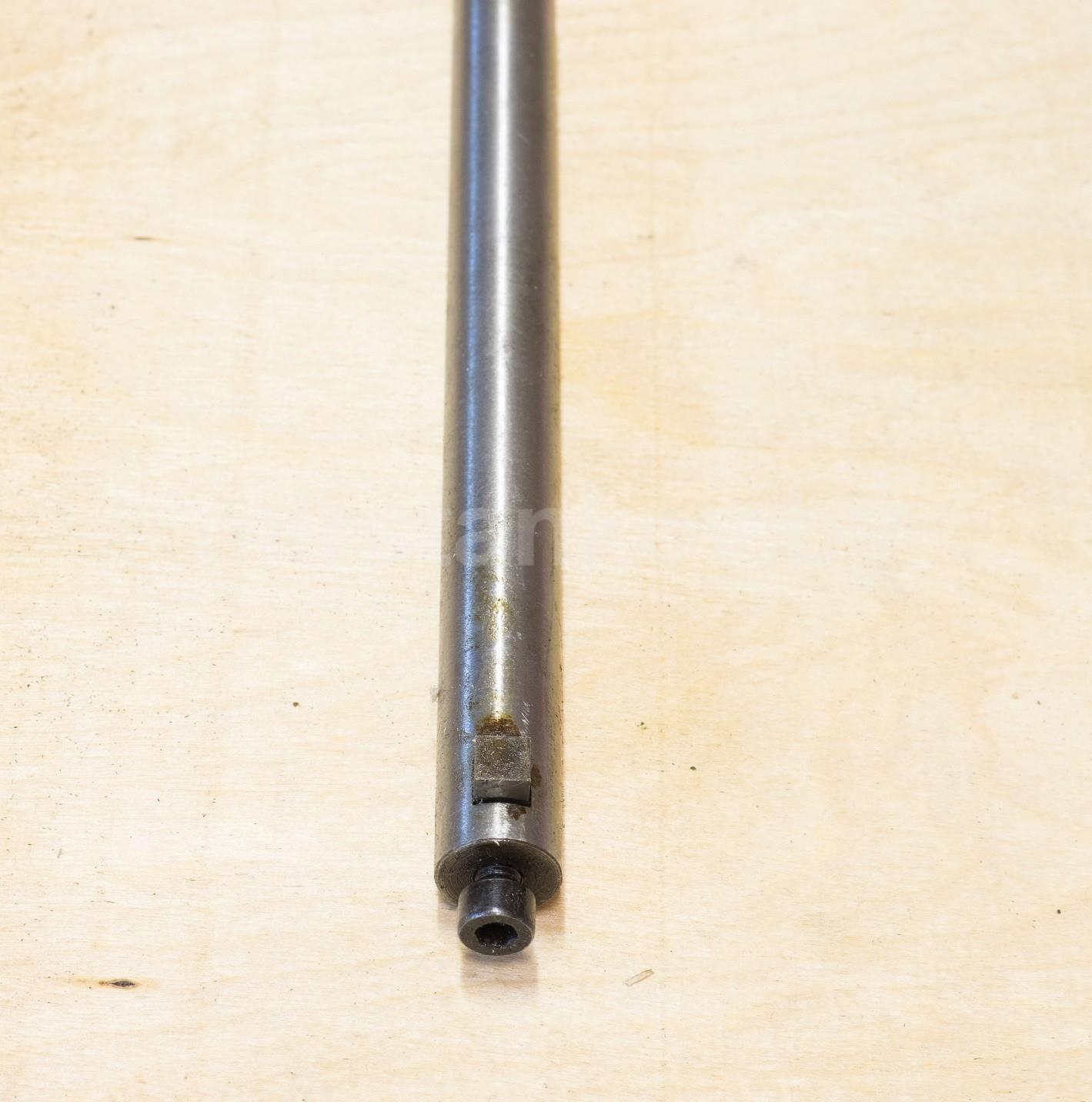

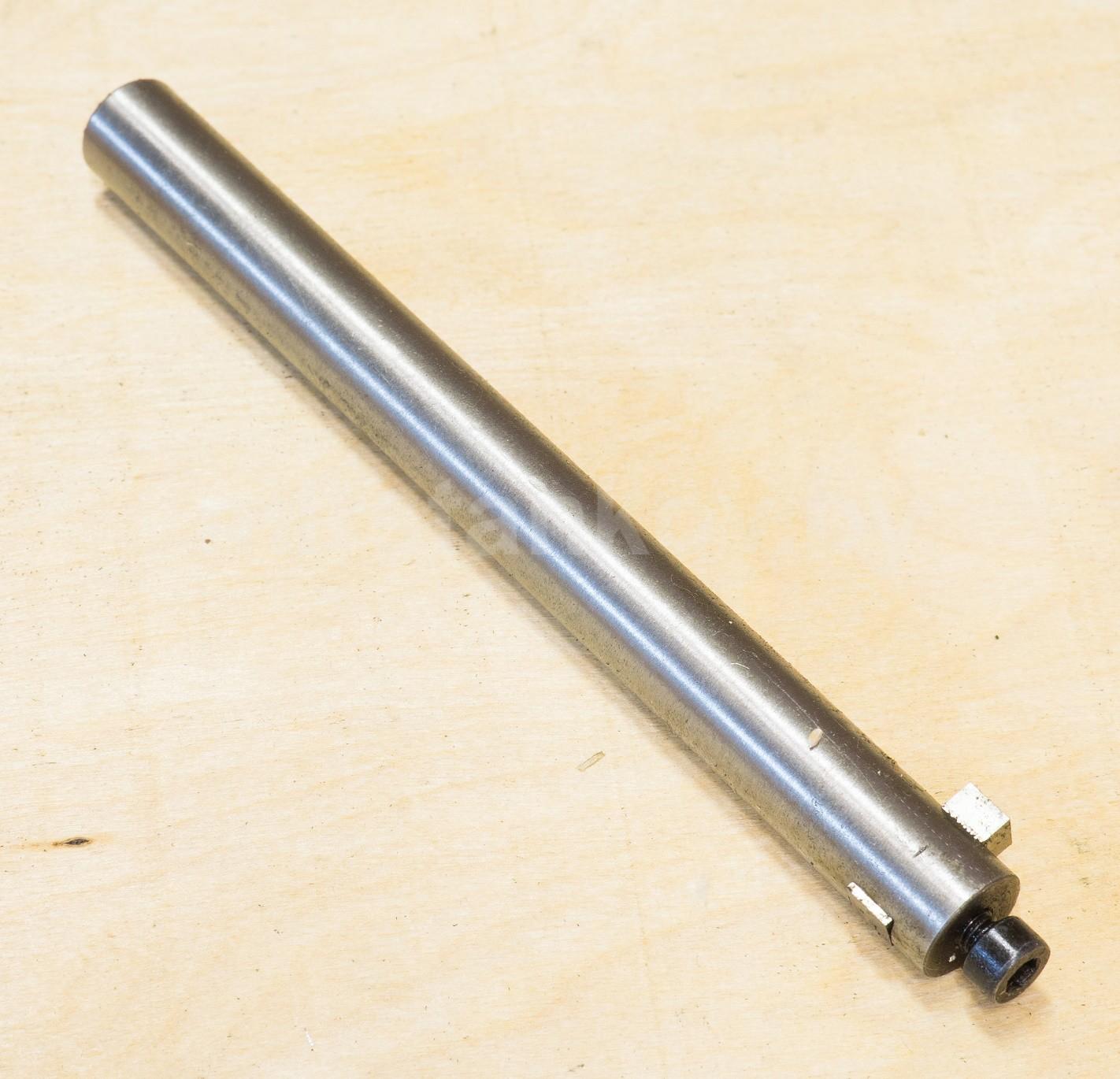

• Перемещение фрезерной оправки 0-125 мм
• Ход ползуна 60-350 ударов в минуту (6 циклов)

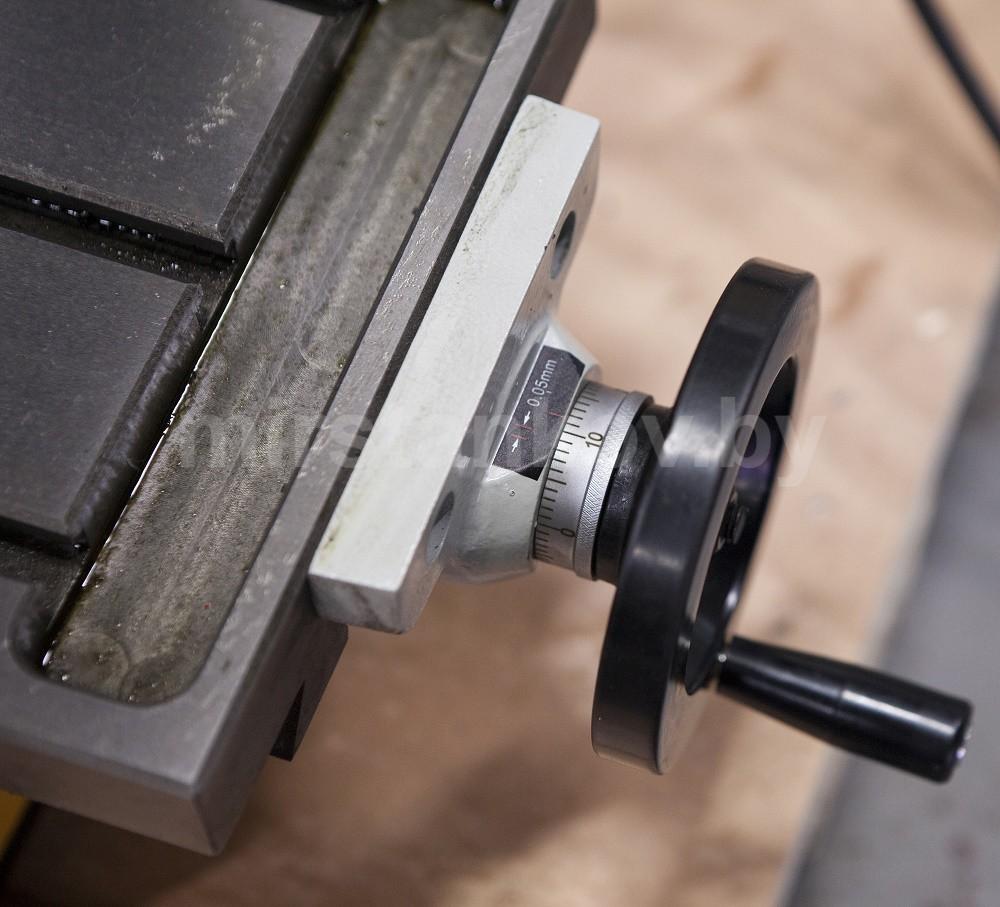

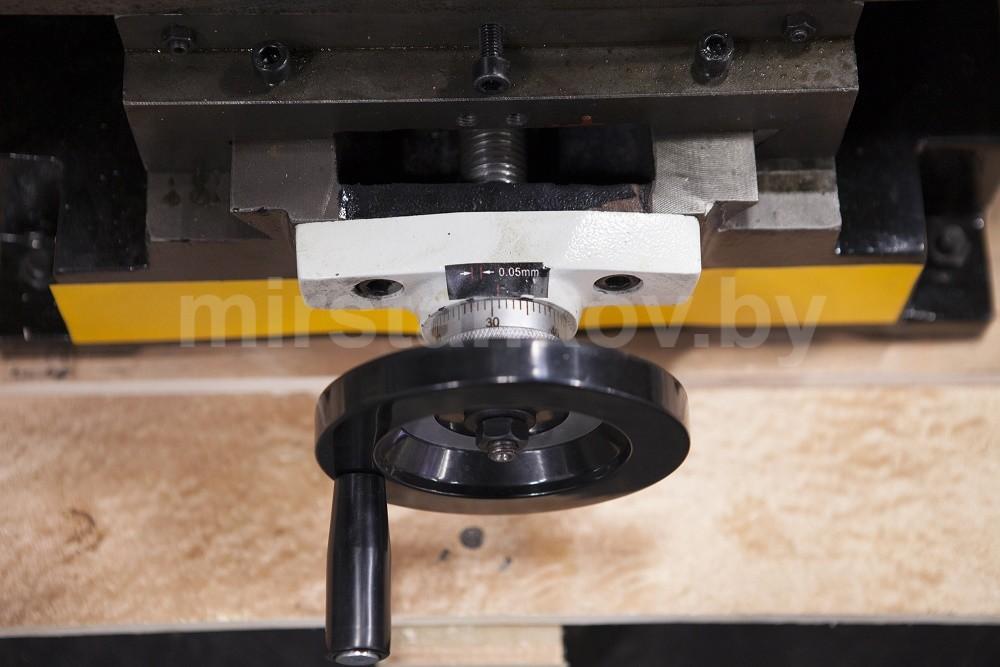

• Механическая регулировка продольного и поперечного перемещения рабочего стола
Долбежный станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически.

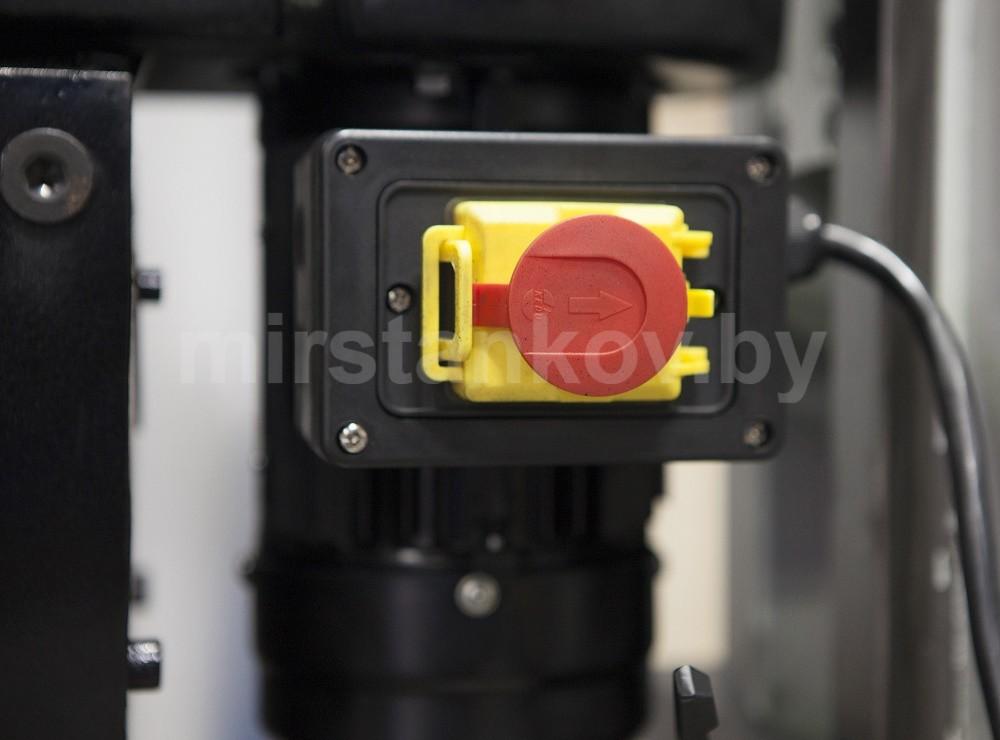

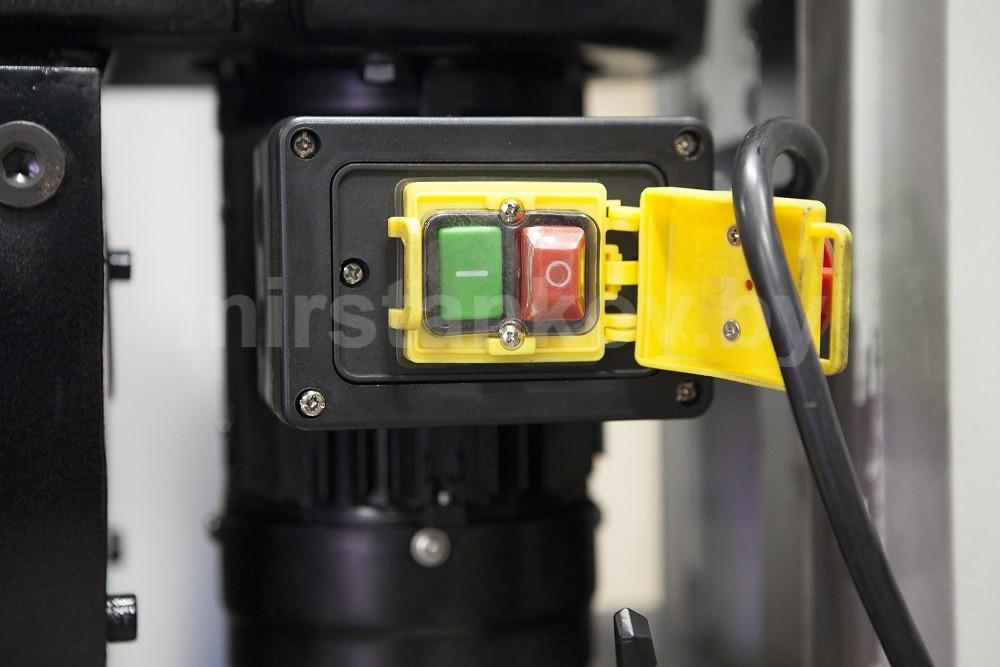

Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.
