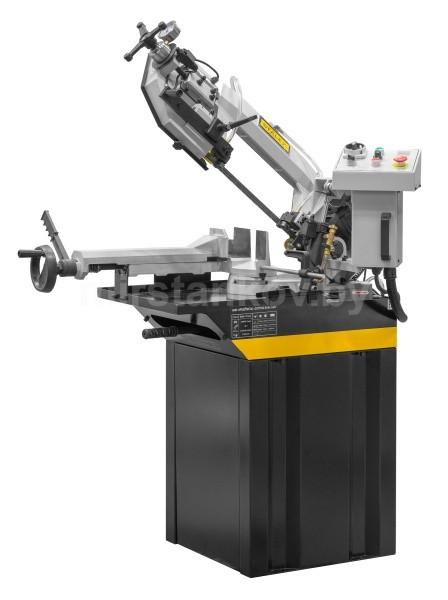

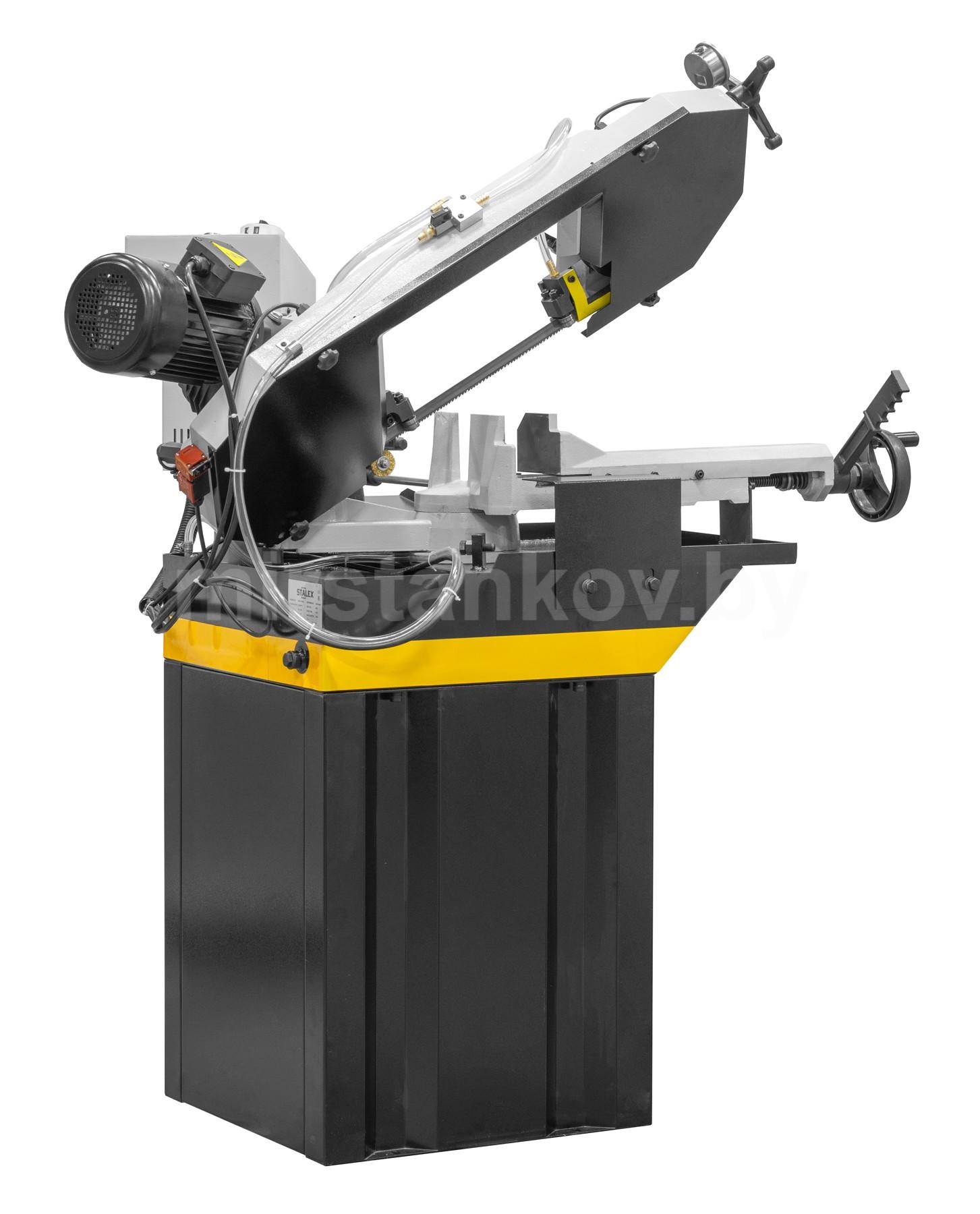

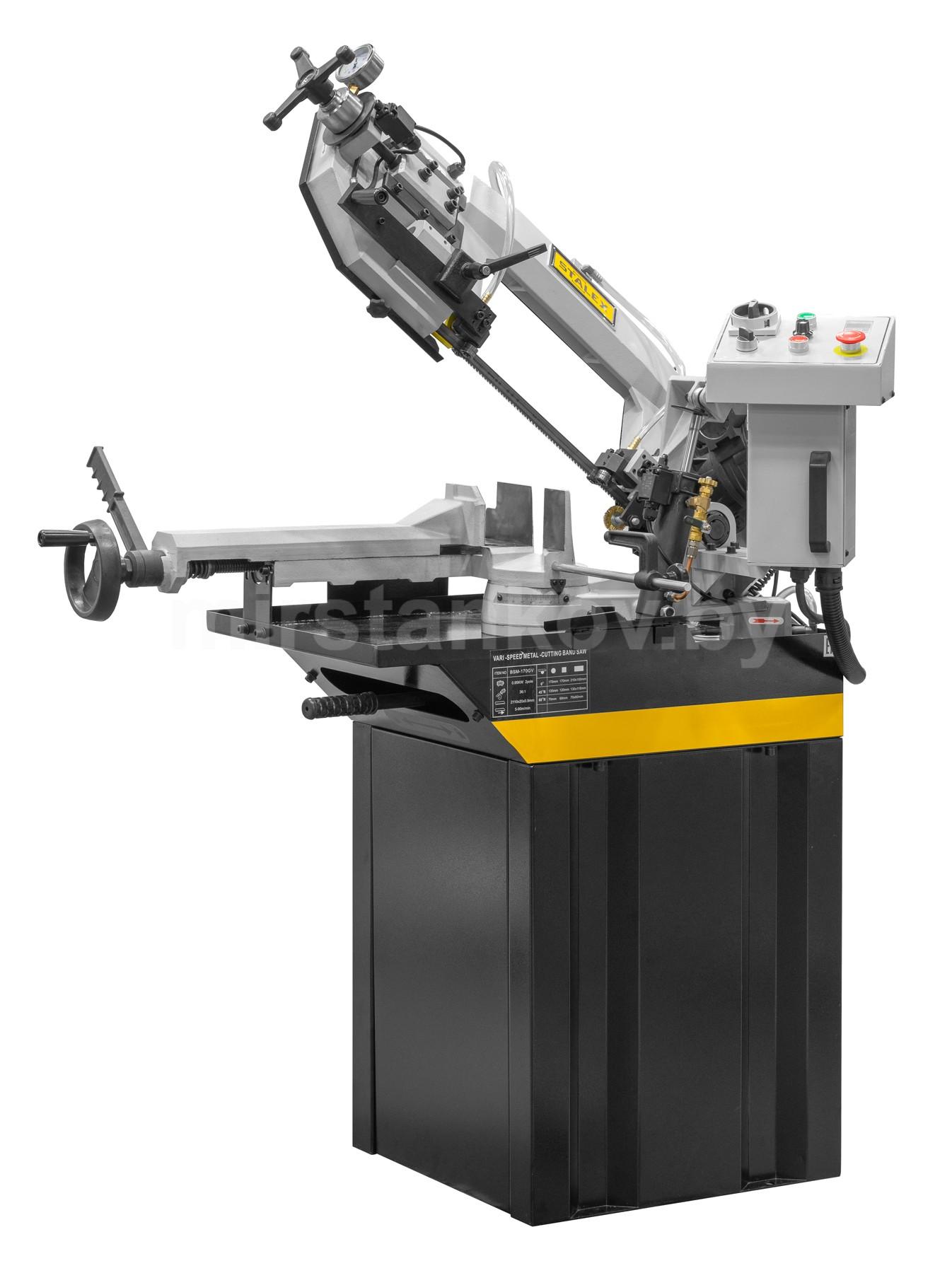

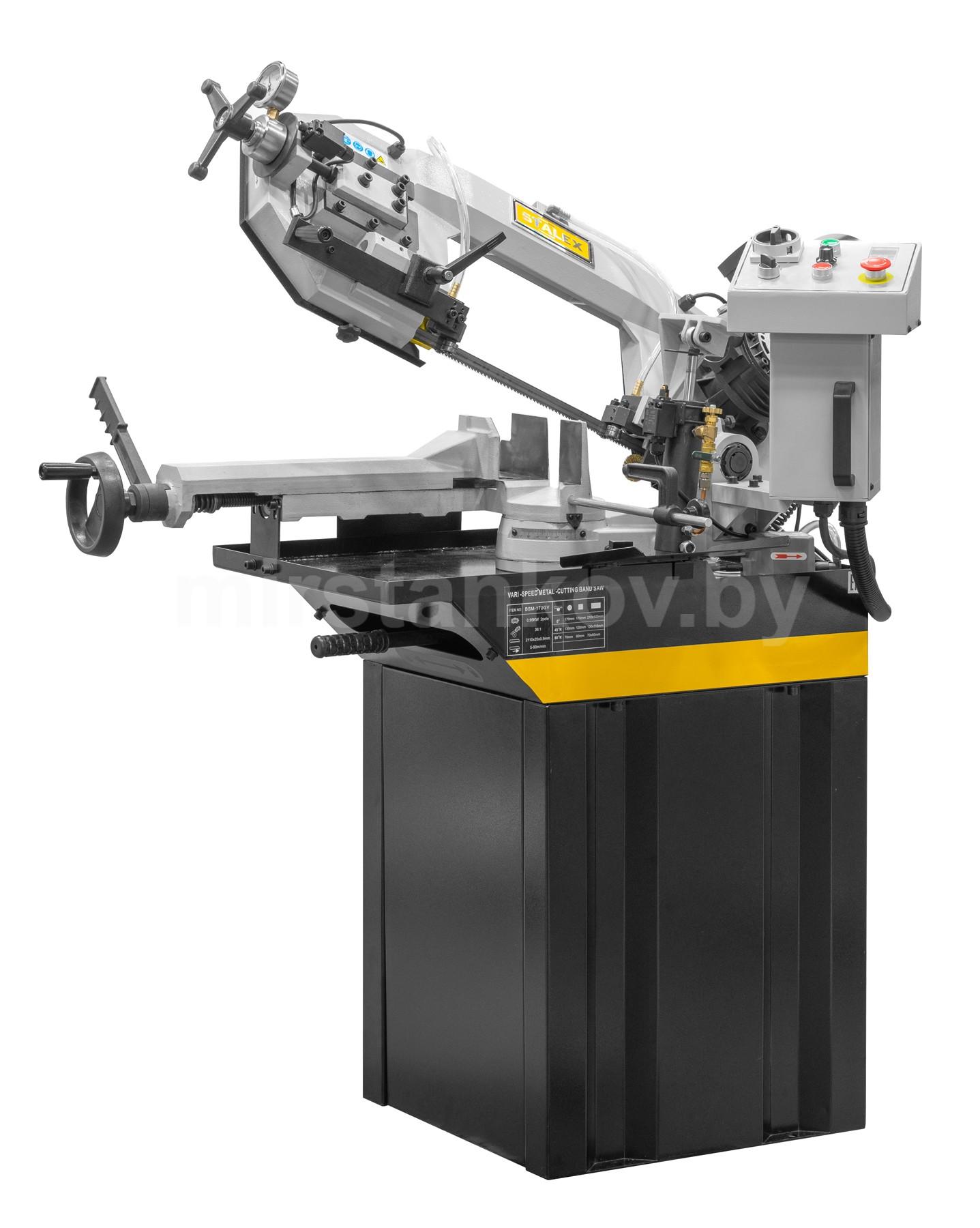

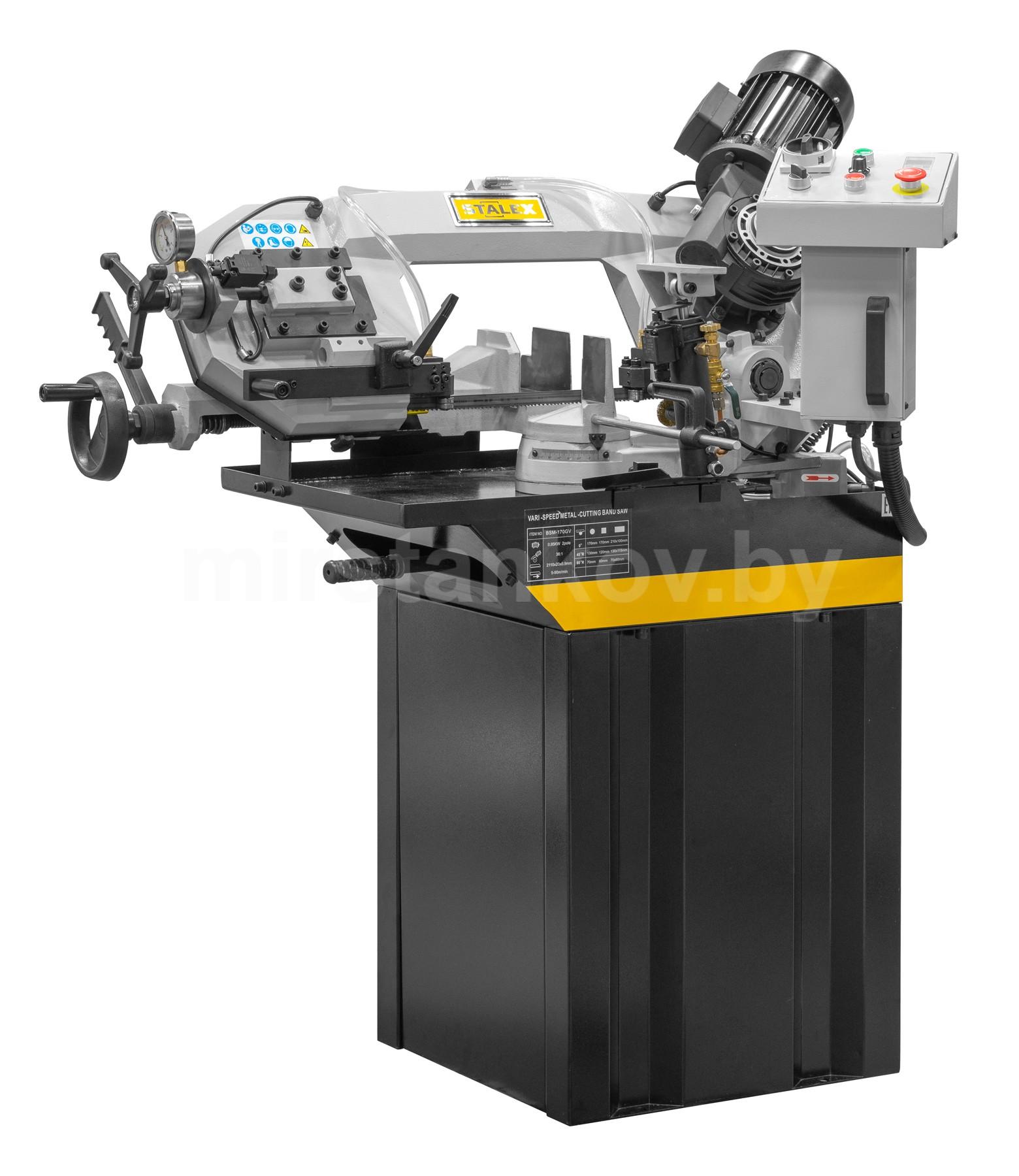

Stalex BSМ-170GV |
||||
| Мощность двигателя |
0.95 кВт. (3-х фазный, 380 вольт) |
|||
| Двигатель СОЖ |
0,045 кВт. (220 вольт) |
|||
| Привод |
зубчатый |
|||
| Скорость резания |
5-90 м/мин |
|||
| Рабочая зона |
+90° |
+30° |
+45° |
+60° |
 |
170 |
150 |
130 |
70 |
 |
170 |
140 |
110 |
60 |
 |
170×210 |
140×140 |
110×110 |
60×60 |
| Передаточное отношение
|
18:1
|
|||
| Угол разворота рамы |
|
|||
| Диаметр шкивов |
Ø 260 мм |
|||
| Размер полотна |
20х0,9х2110 мм |
|||
| Рабочая высота станка |
980 мм |
|||
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
|||
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
|||
| Объём бака СОЖ |
12 л |
|||
| Упаковка |
фанерный ящик, отгружается одним местом 1150х560х930 мм станок и тумба/подставка поставляется в одном ящике |
|||
| Масса нетто/брутто |
154/196 кг |
|||
| Производство |
Китай |
|||
| Гарантия |
1 год |
|||
Преимущества
- Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 12 литров
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
 |

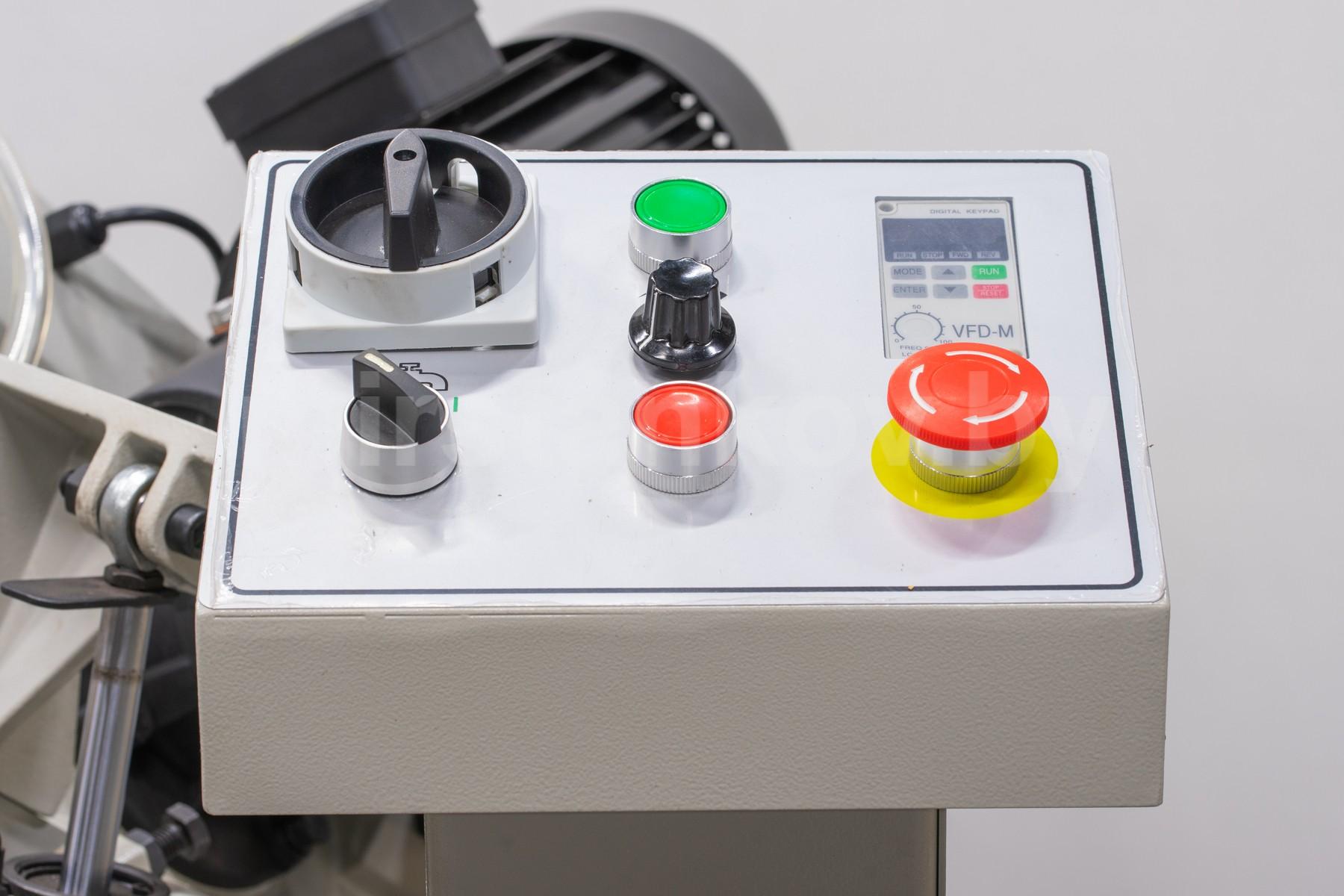

Панель управления
— Переключатель включения станка |
||||
|
|
Передаточное отношение — 18:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость) |
||||
 |

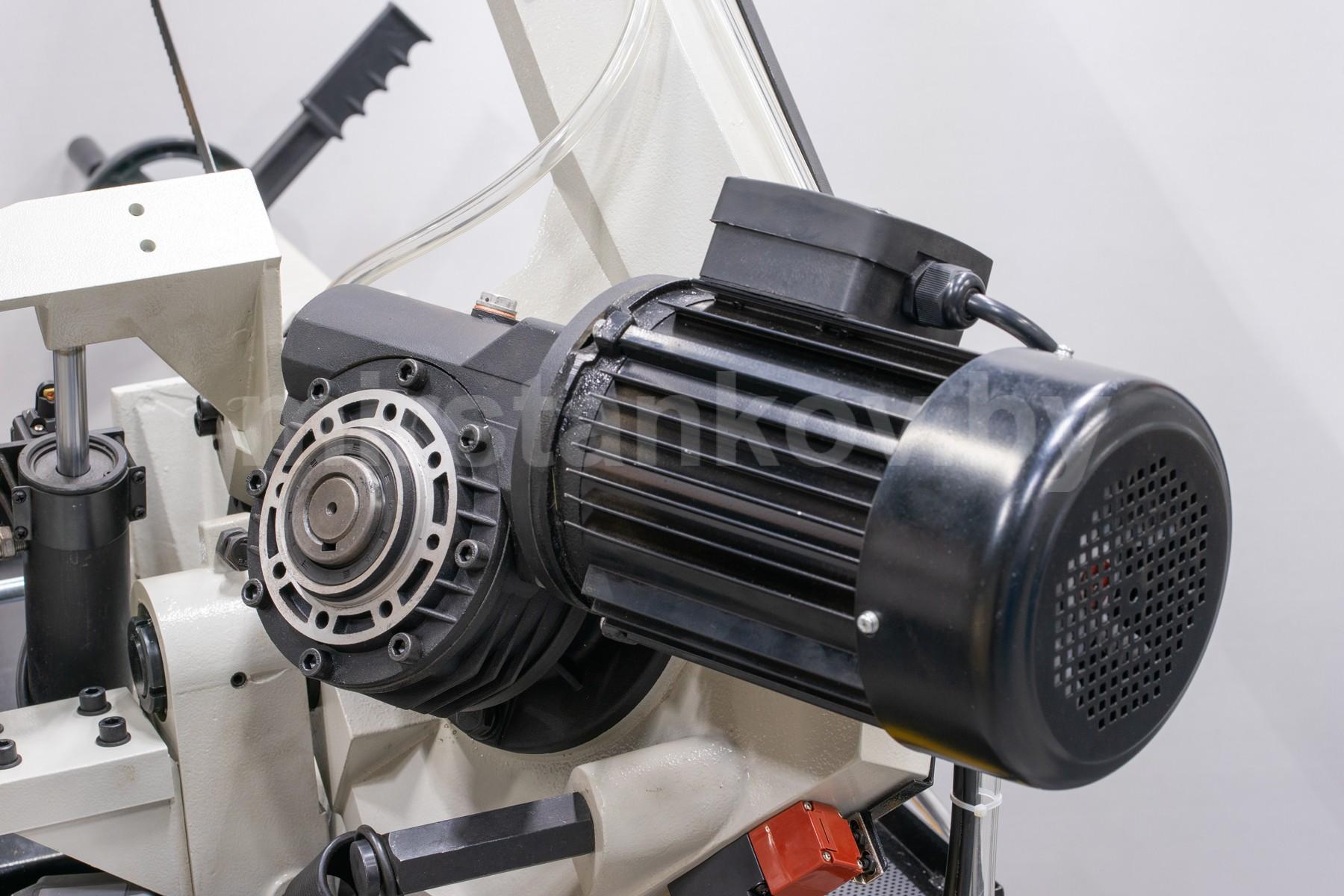

Зубчатый привод
|
||||
 |

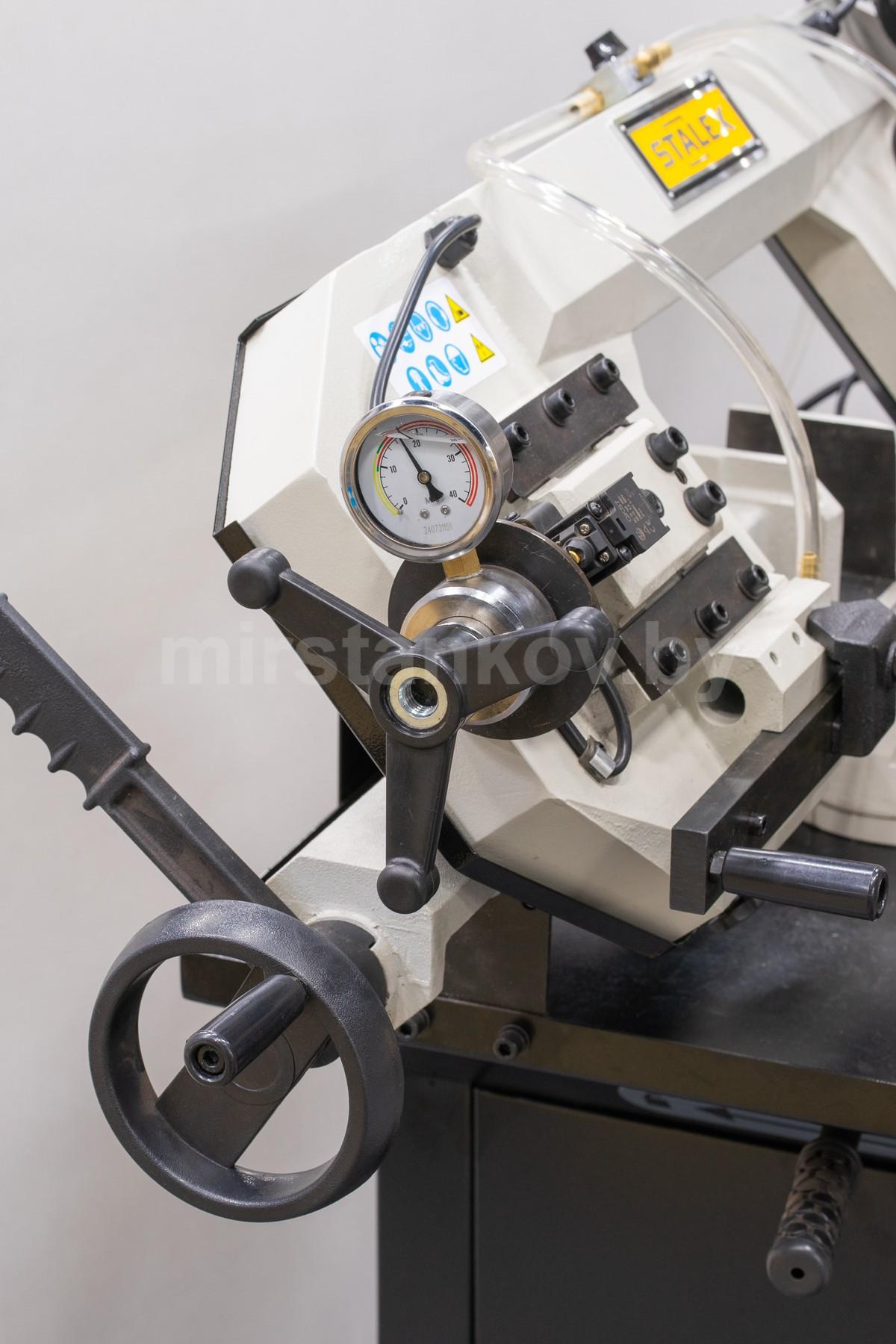

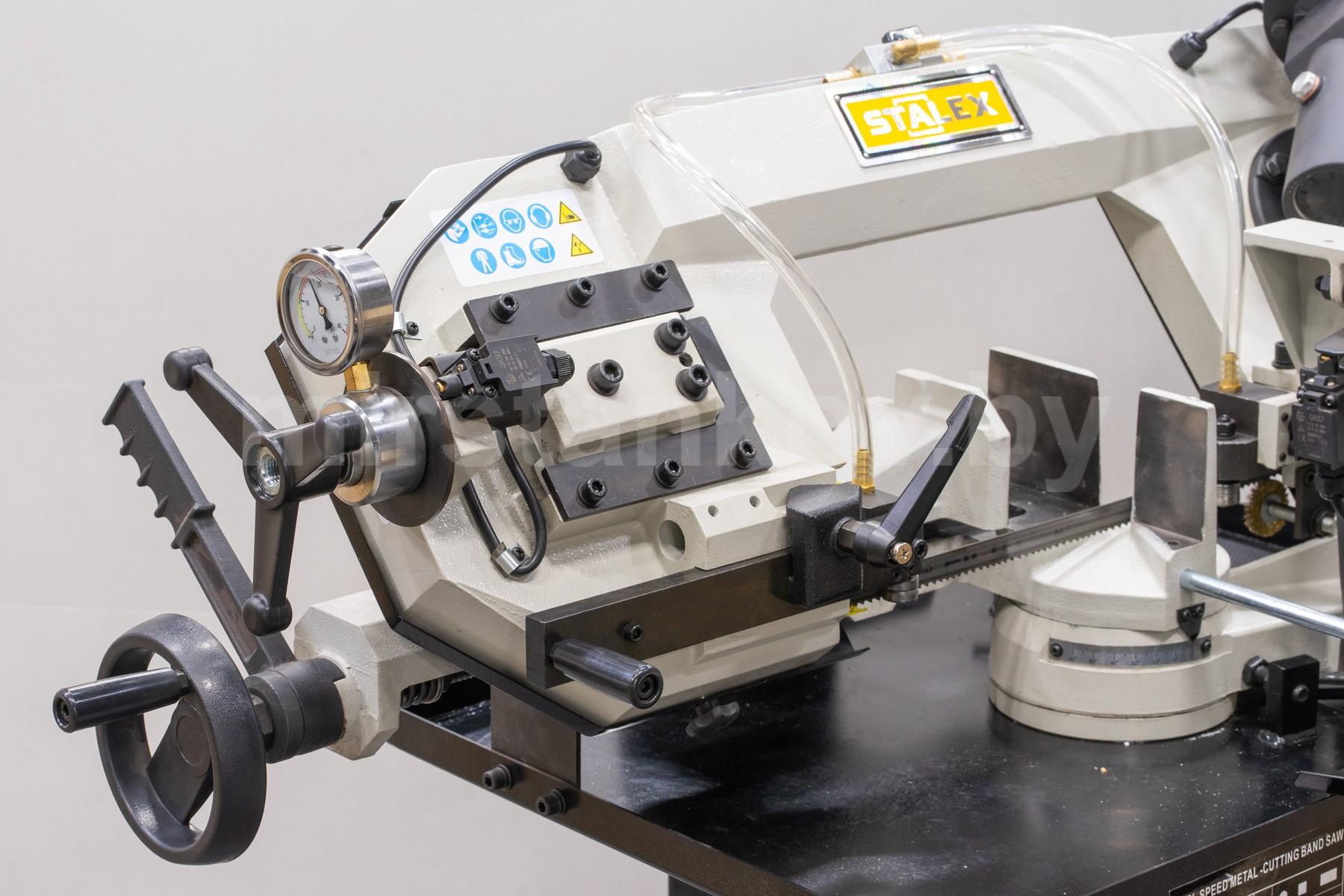

Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна (остановка станка)
|
||||
 |
Маховик тисков и рычаг быстрой доводки | ||||
 |
Мерный упор 290 мм | ||||
 |

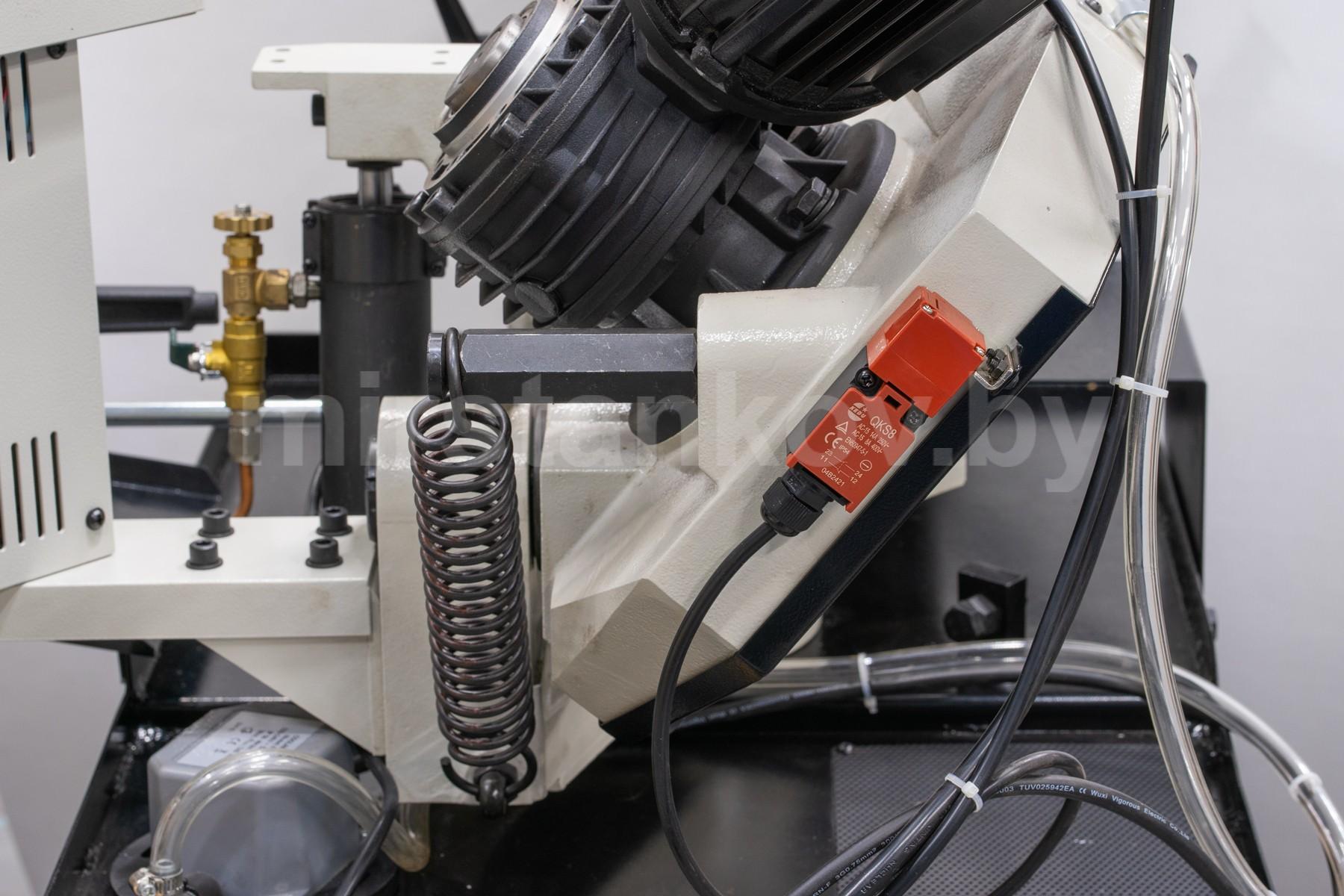

Датчик при открытии кожуха рамы (остановка станка) | ||||
 |

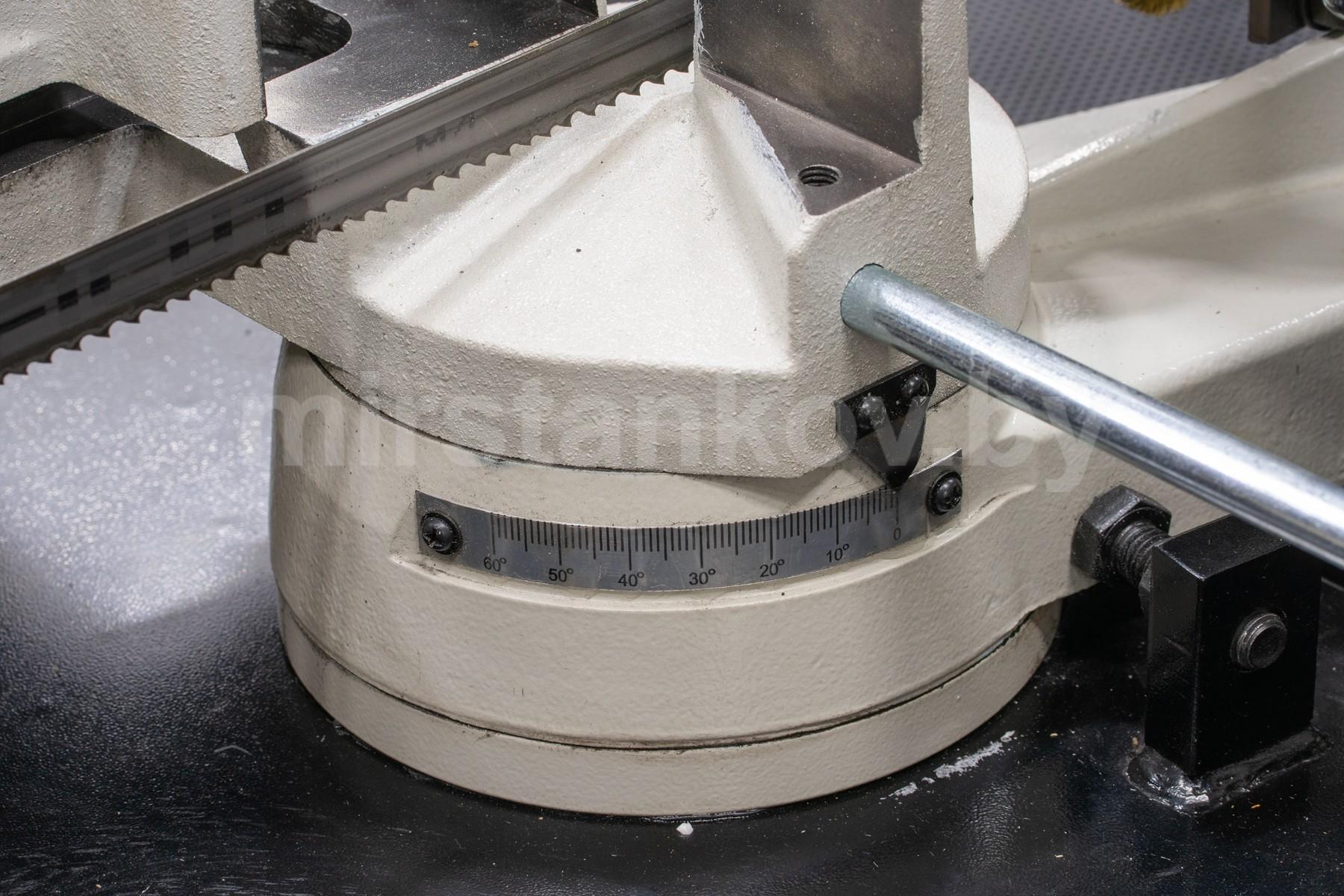

Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы | ||||
 |

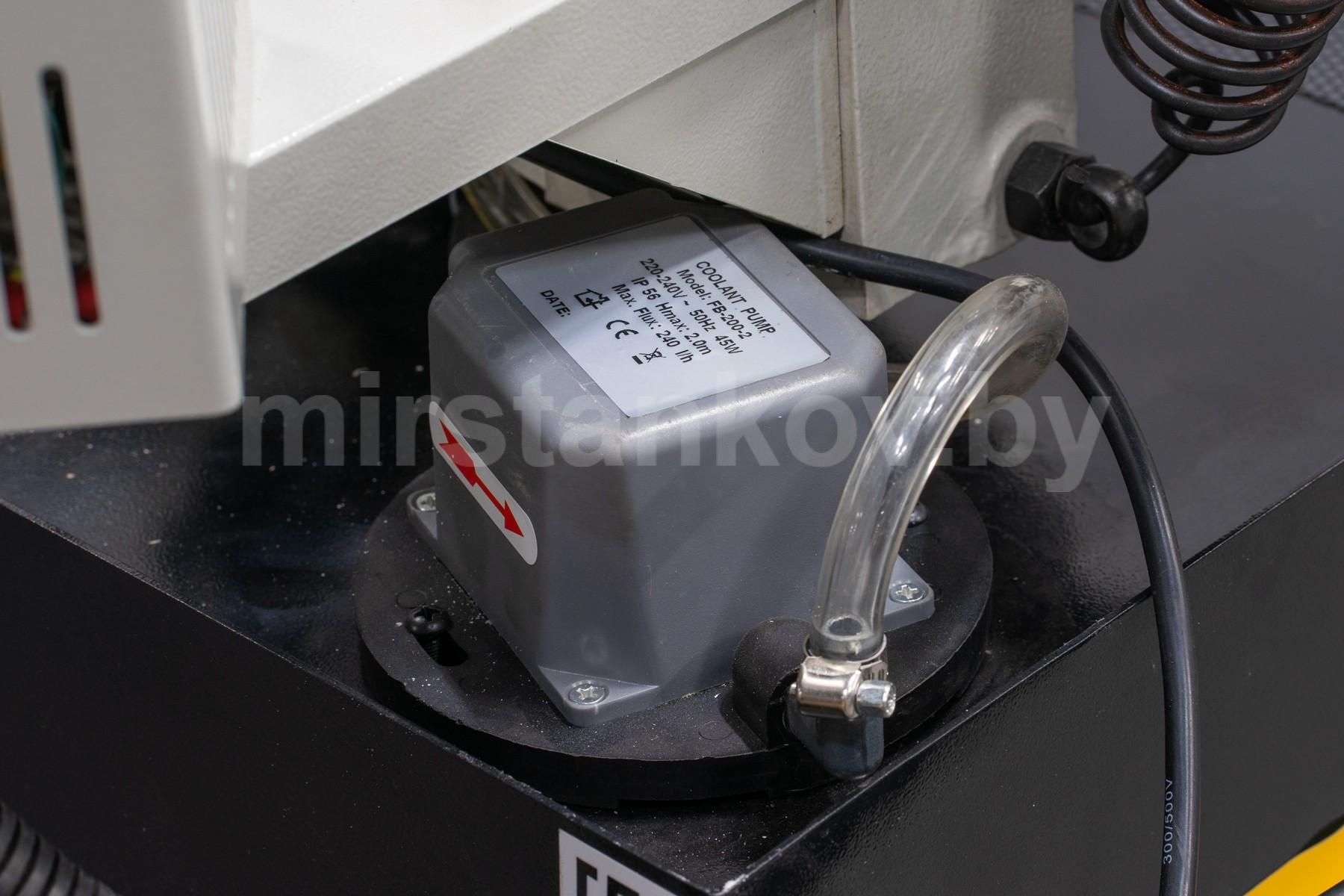

Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров | ||||
 |

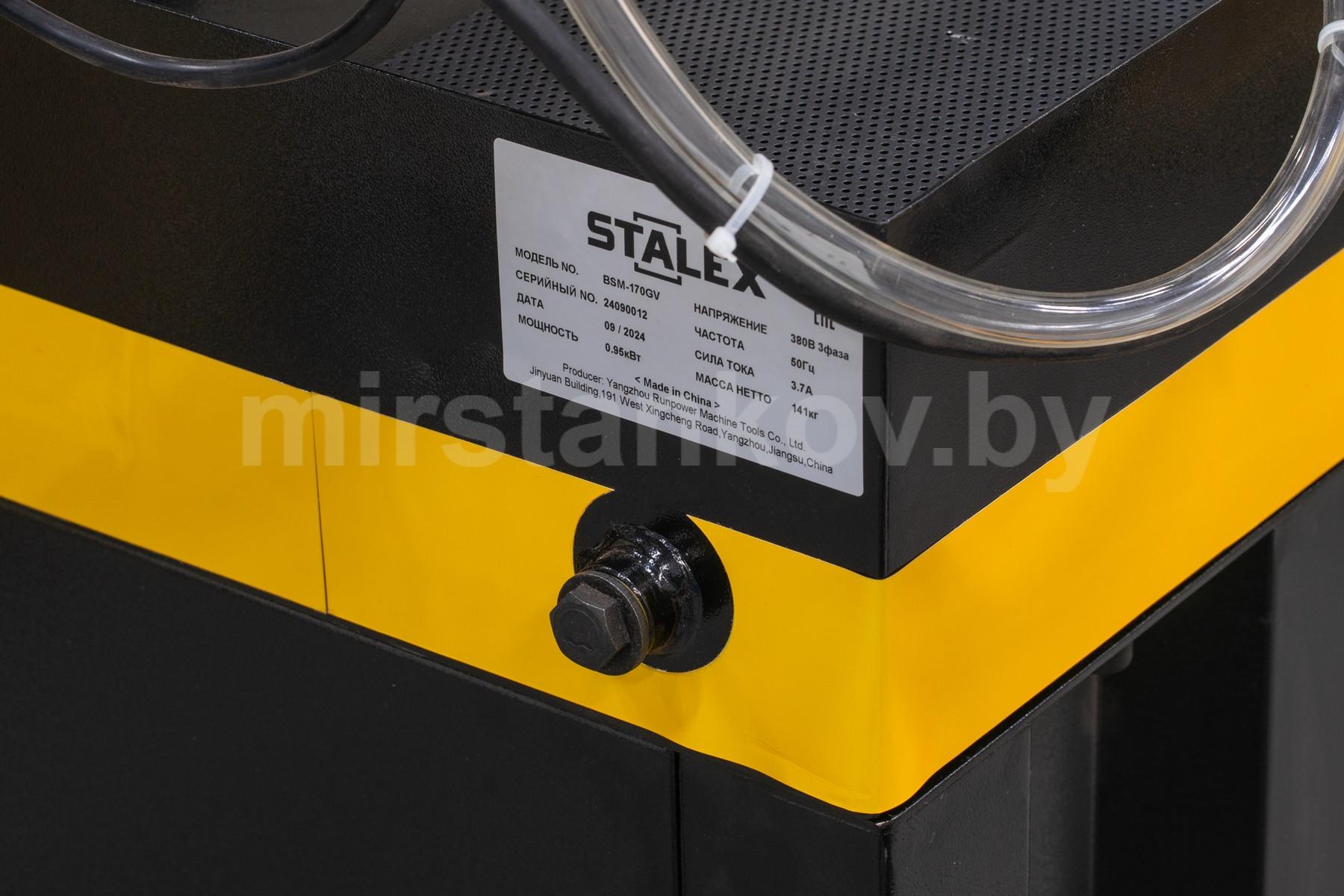

Сливное отверстие системы СОЖ | ||||
 |
Упаковка – фанерный ящик | ||||
| Прижимами для пакетной резки модель BSM-170GV не комплектуется |
Комплектация

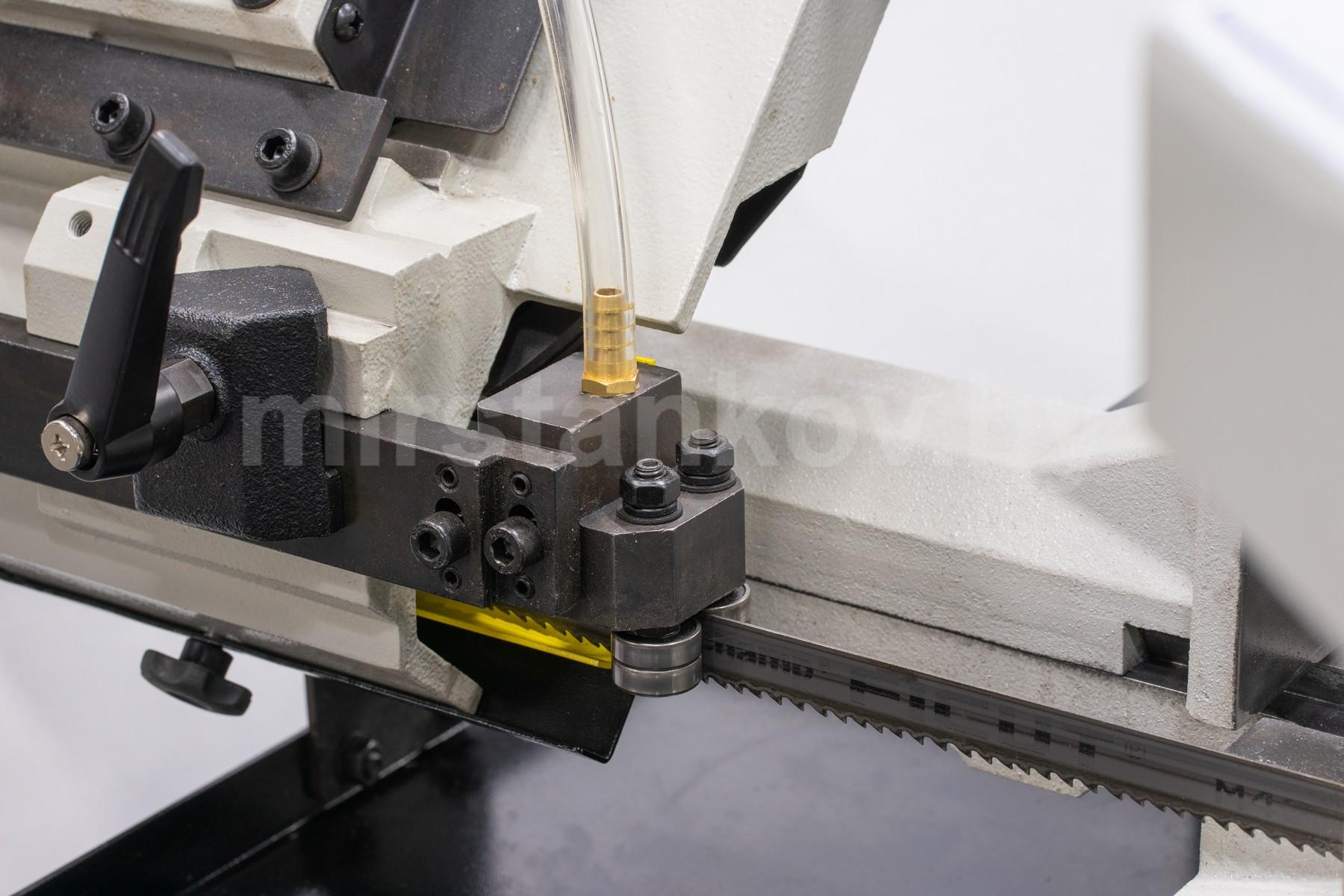

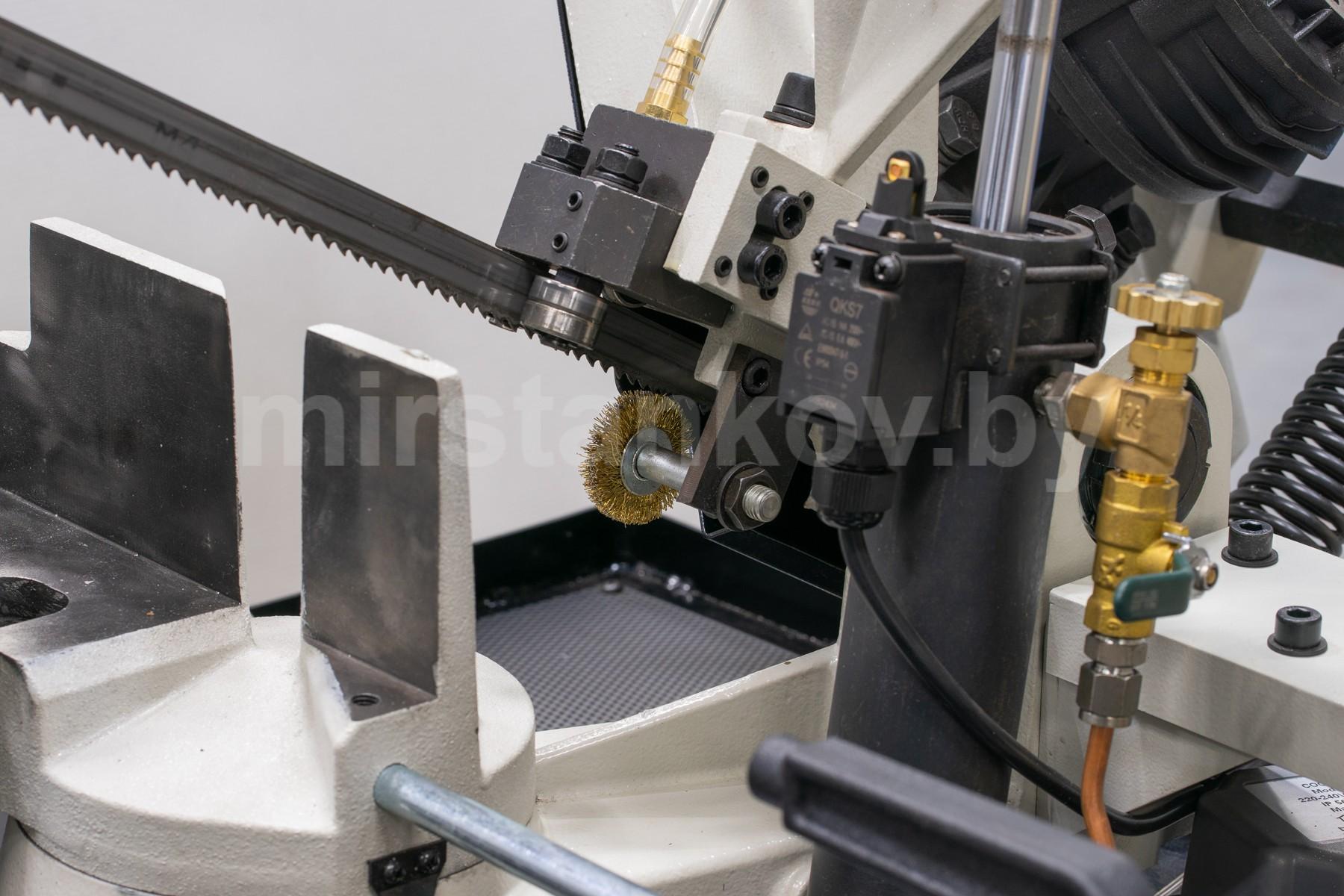

- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 290 мм

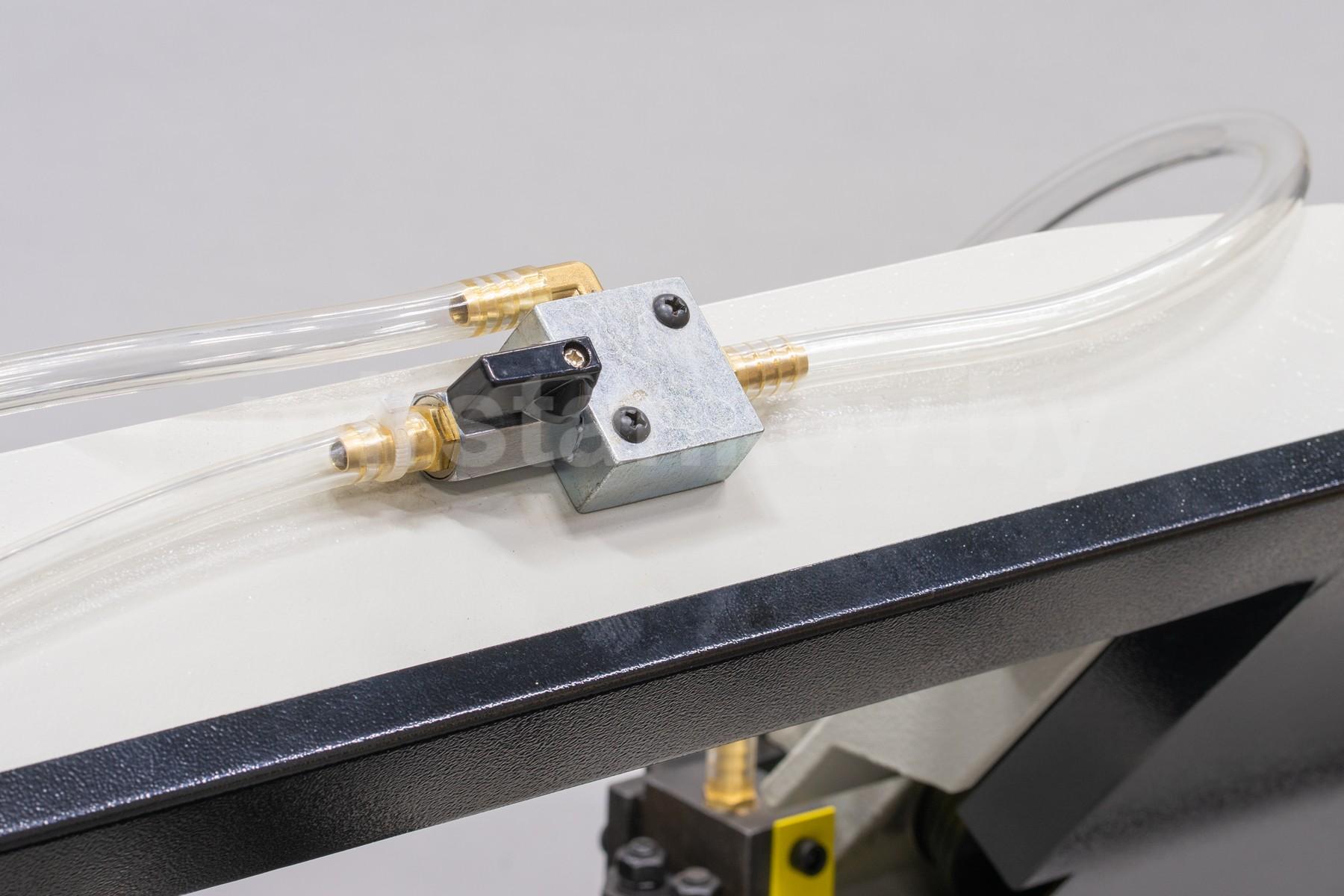

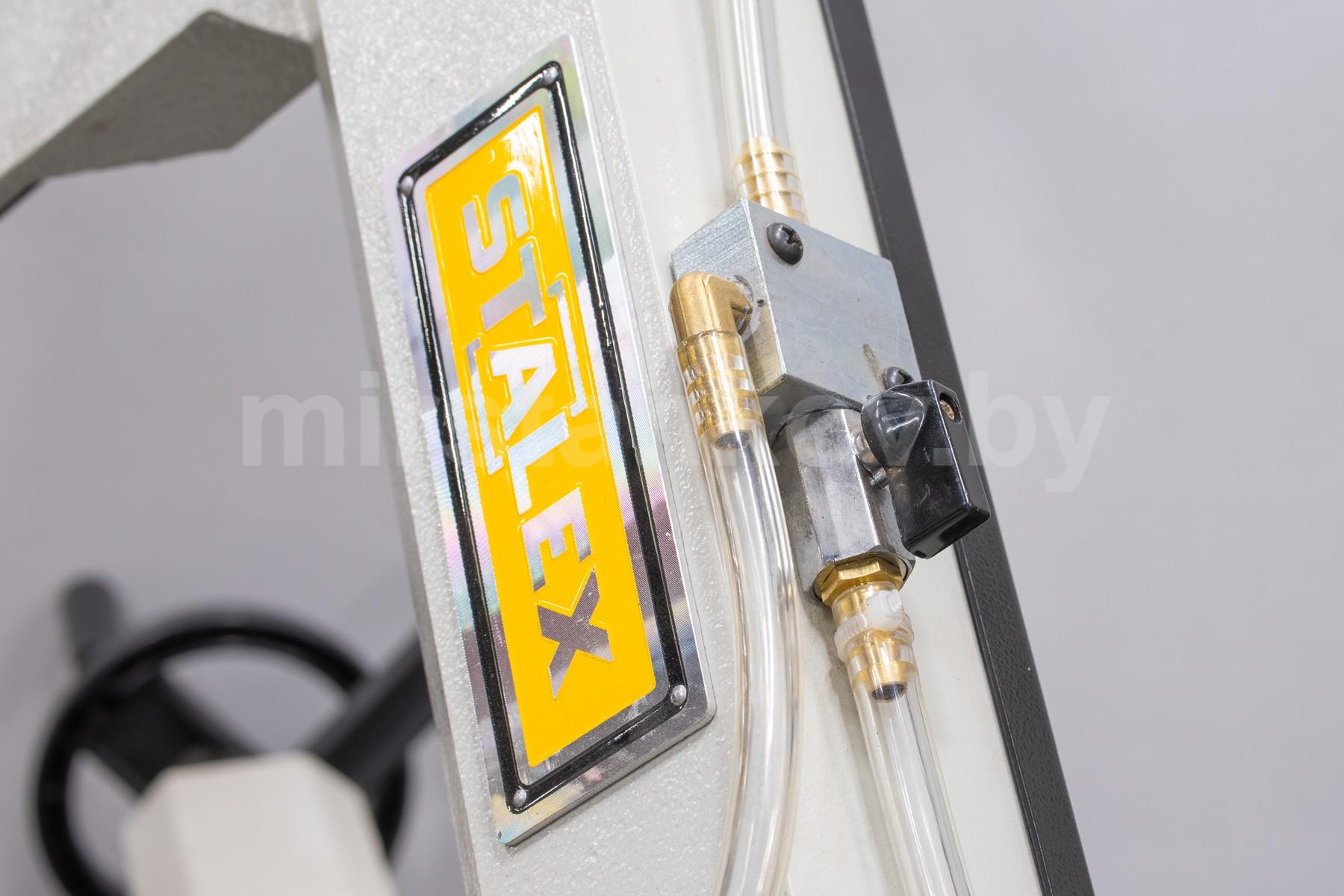

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
