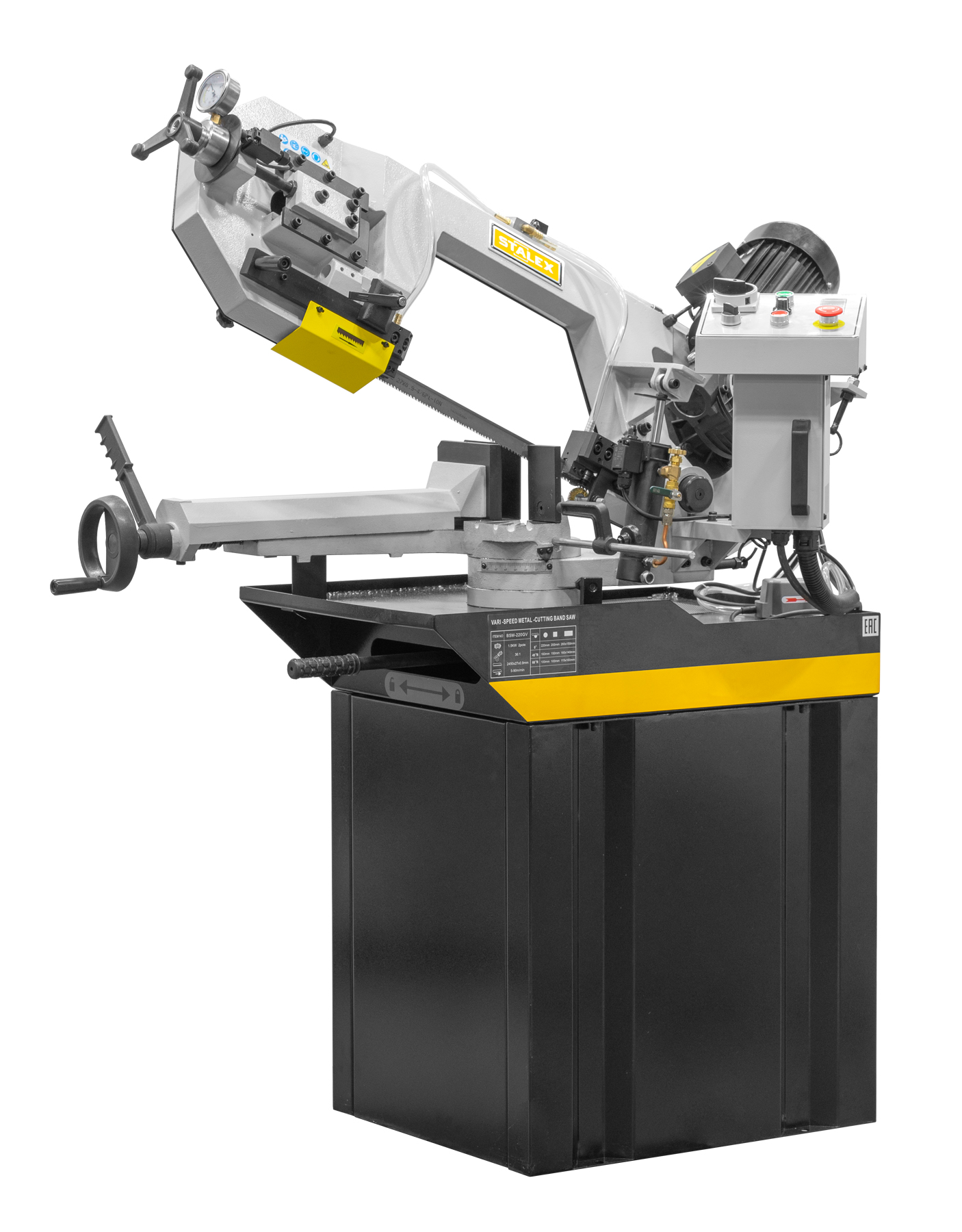

Stalex BSM-220GV |
||||
| Мощность двигателя |
1.5 кВт. (3-х фазный, 380 вольт) |
|||
| Двигатель СОЖ |
0,045 кВт. (220 вольт) |
|||
| Привод |
зубчатый |
|||
| Скорость резания |
5-90 м/мин |
|||
| Рабочая зона |
+90° |
+30° |
+45° |
+60° |
 |
220 |
190 |
160 |
100 |
 |
200 |
180 |
160 |
100 |
 |
260×140 |
200×140 |
160×140 |
120×100 |
| Передаточное отношение
|
18:1
|
|||
| Угол разворота рамы |
|
|||
| Диаметр шкивов |
Ø 300 мм |
|||
| Размер полотна |
27х0,9х2450 мм |
|||
| Рабочая высота станка |
920 мм |
|||
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
|||
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
|||
| Объём бака СОЖ |
15,2 л |
|||
| Упаковка |
фанерный ящик, отгружается одним местом 1350х580х970 мм станок и тумба/подставка поставляется в одном ящике |
|||
| Масса нетто/брутто |
197/237 кг |
|||
| Производство |
Китай |
|||
| Гарантия |
1 год |
|||
Преимущества
 |

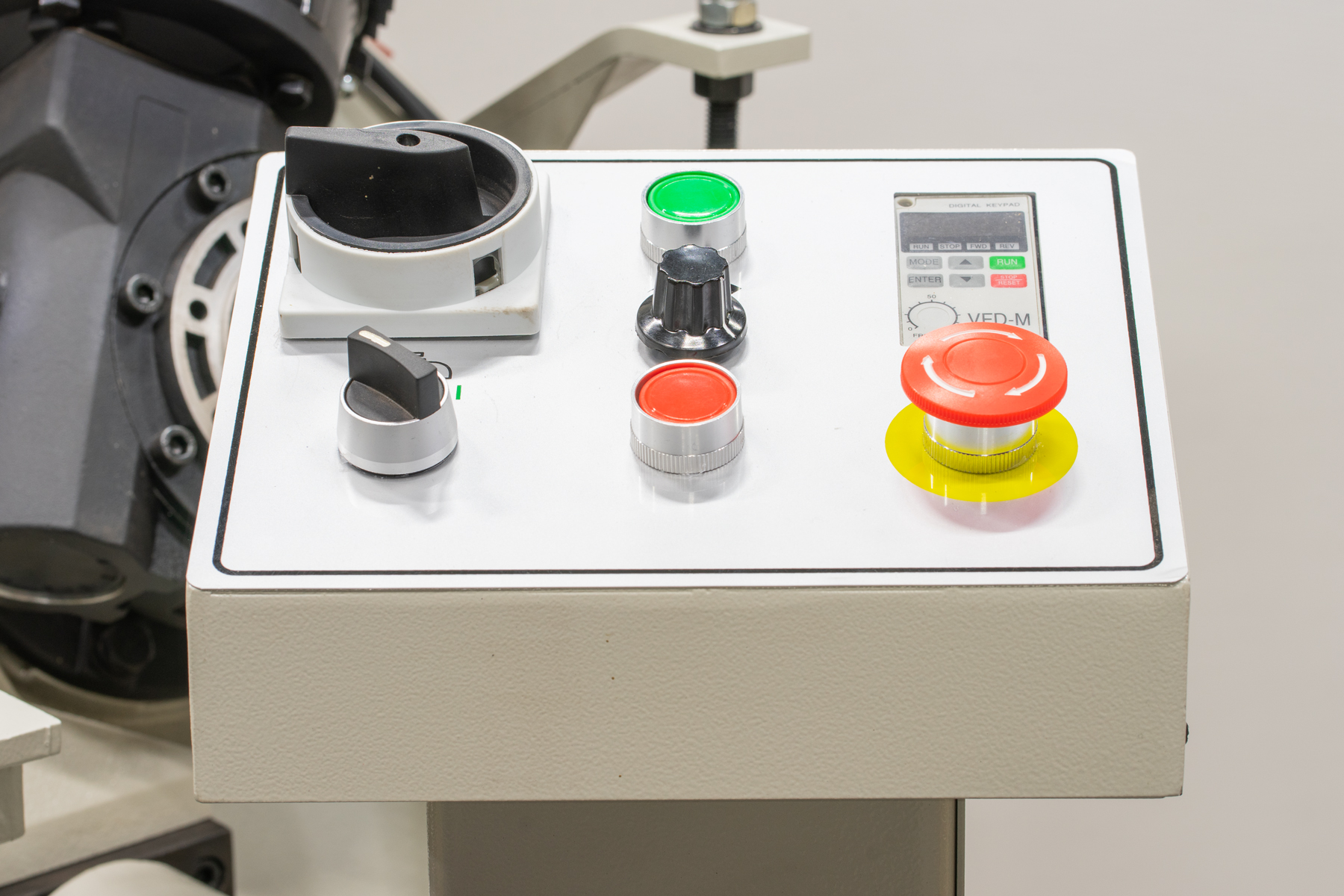

Панель управления
— Переключатель включения станка |
|
|
Передаточное отношение — 18:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость) |
 |
Зубчатый привод
|
 |

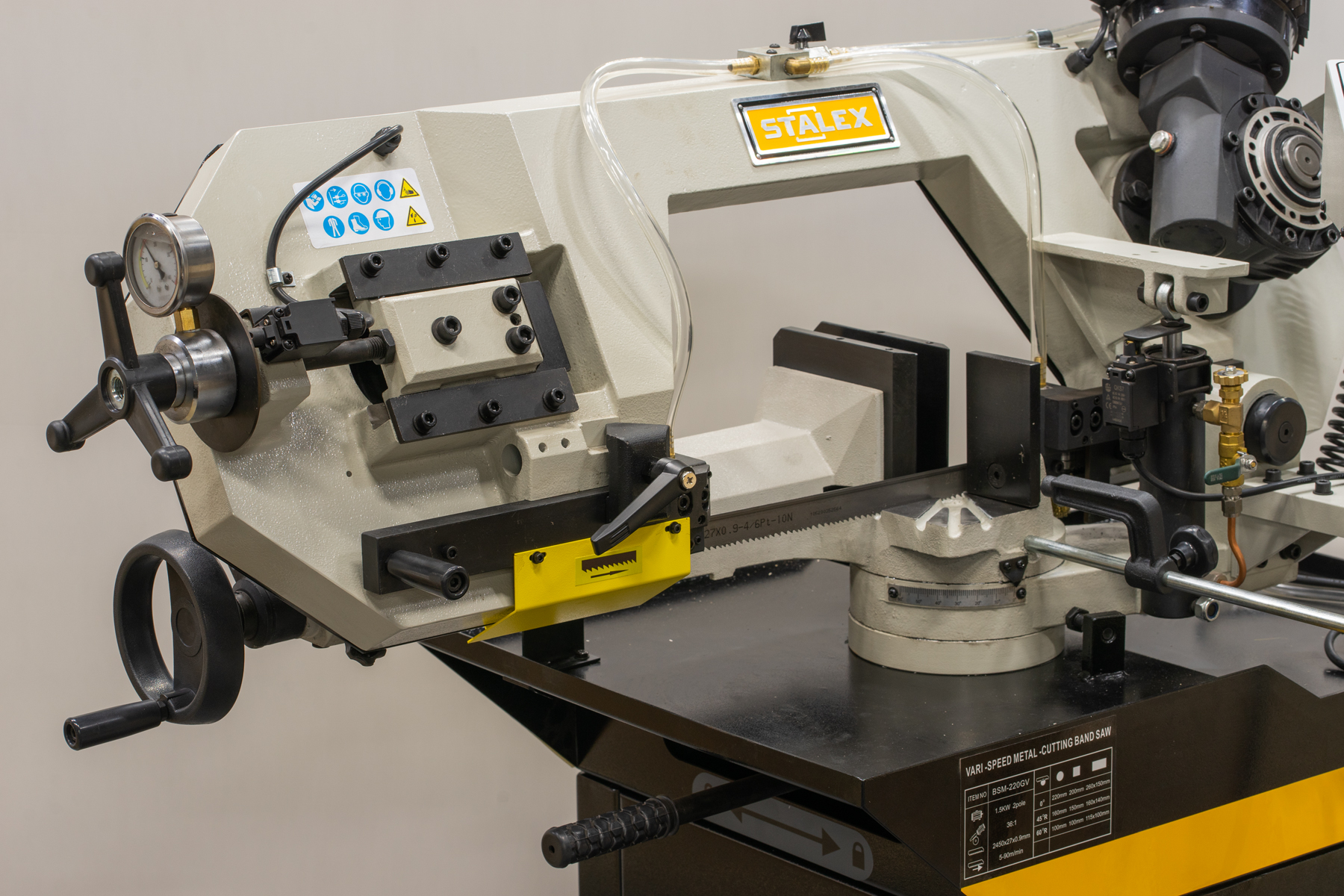

Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна (остановка станка)
|
 |

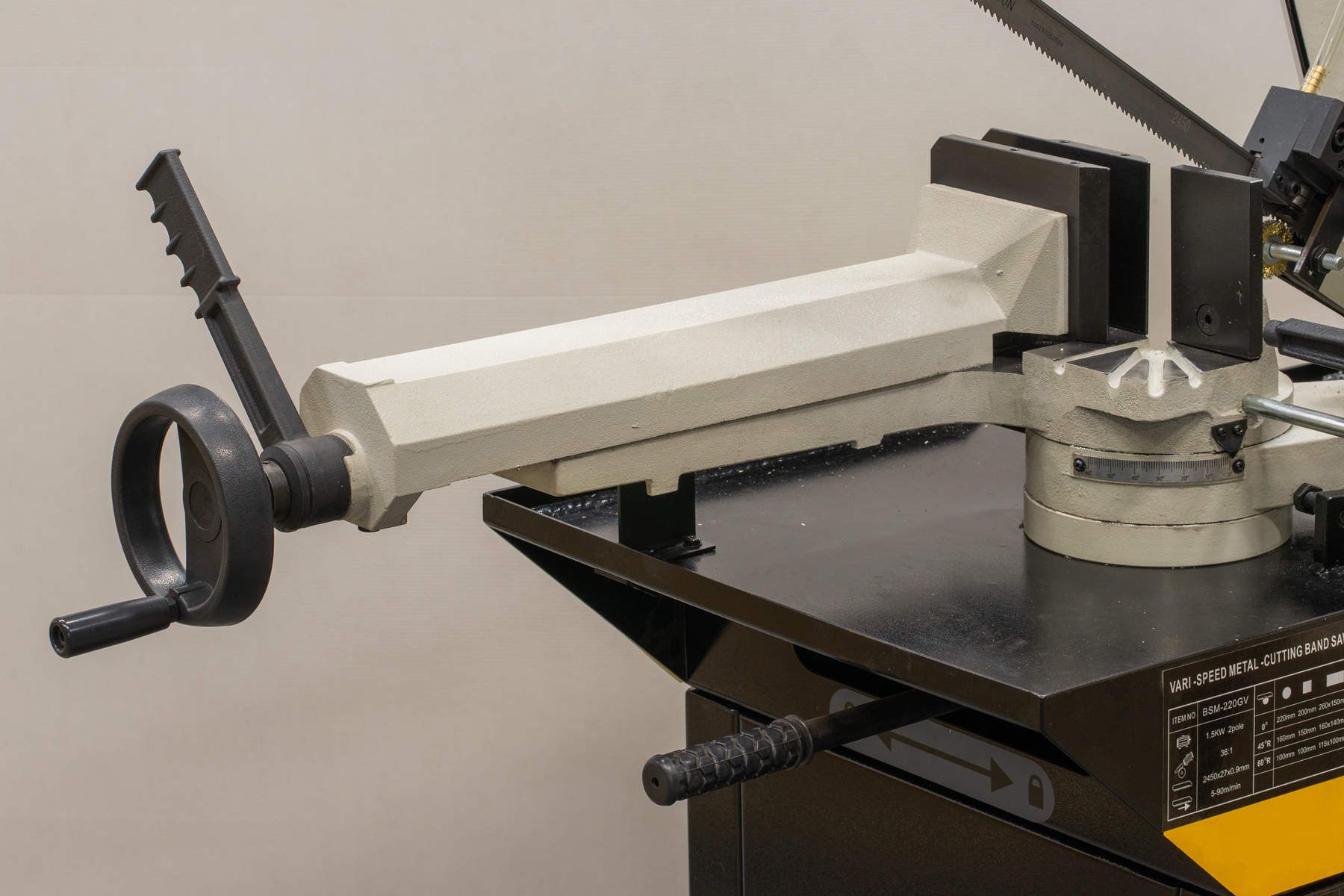

Маховик тисков и рычаг быстрой доводки |
 |
Мерный упор 300 мм |
 |
Датчик при открытии кожуха рамы (остановка станка) |
 |

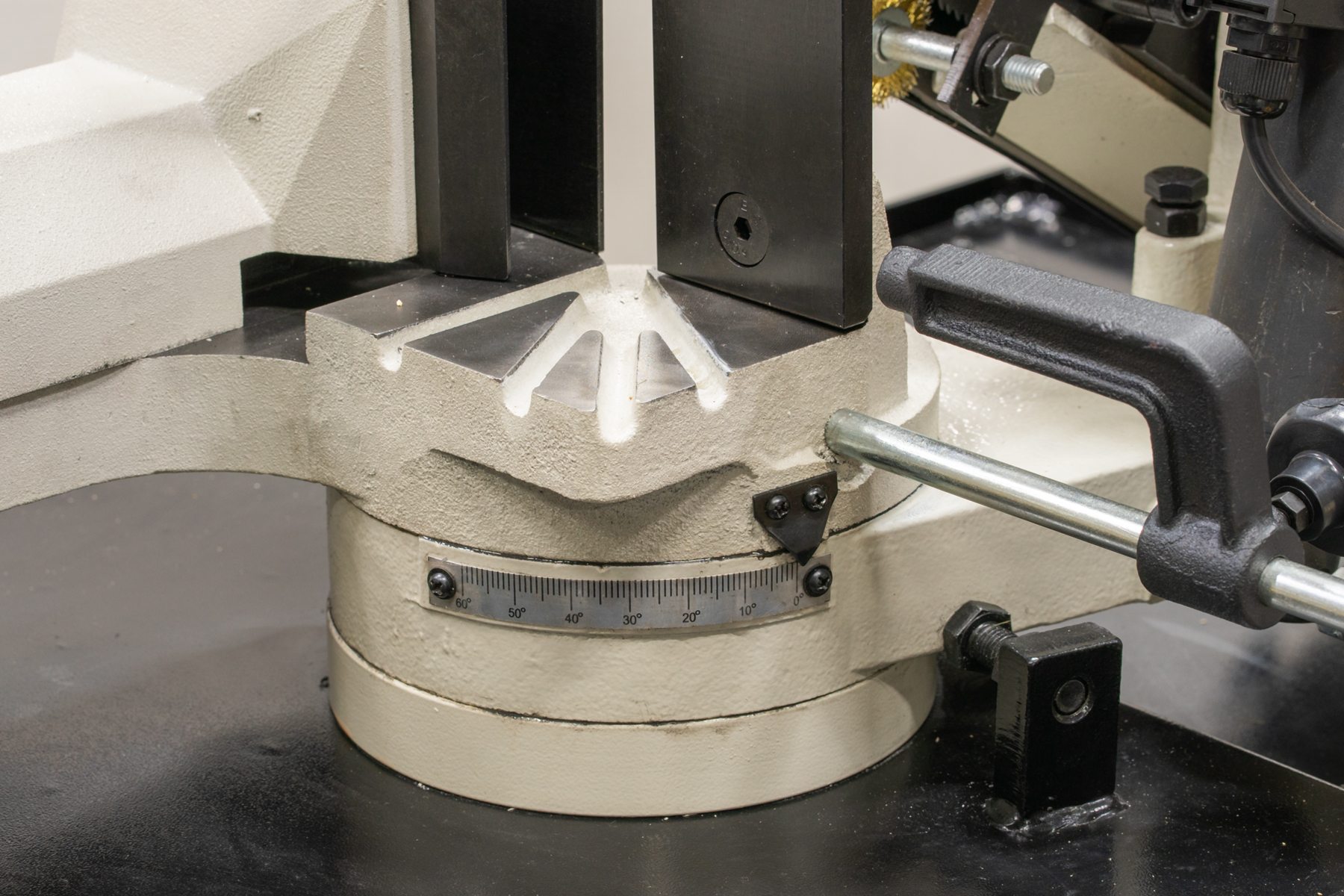

Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы |
 |
Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров |
 |
Сливное отверстие системы СОЖ |
 |
Упаковка – фанерный ящик |
 |
Дополнительно можно установить механический прижим для пакетной резки — Прижим пакетной резки для BSM-220GV (механический) арт. 102636 |
 |
Тиски на станке подготовлены для установки прижима для пакетной резки |
На ленточнопильных станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

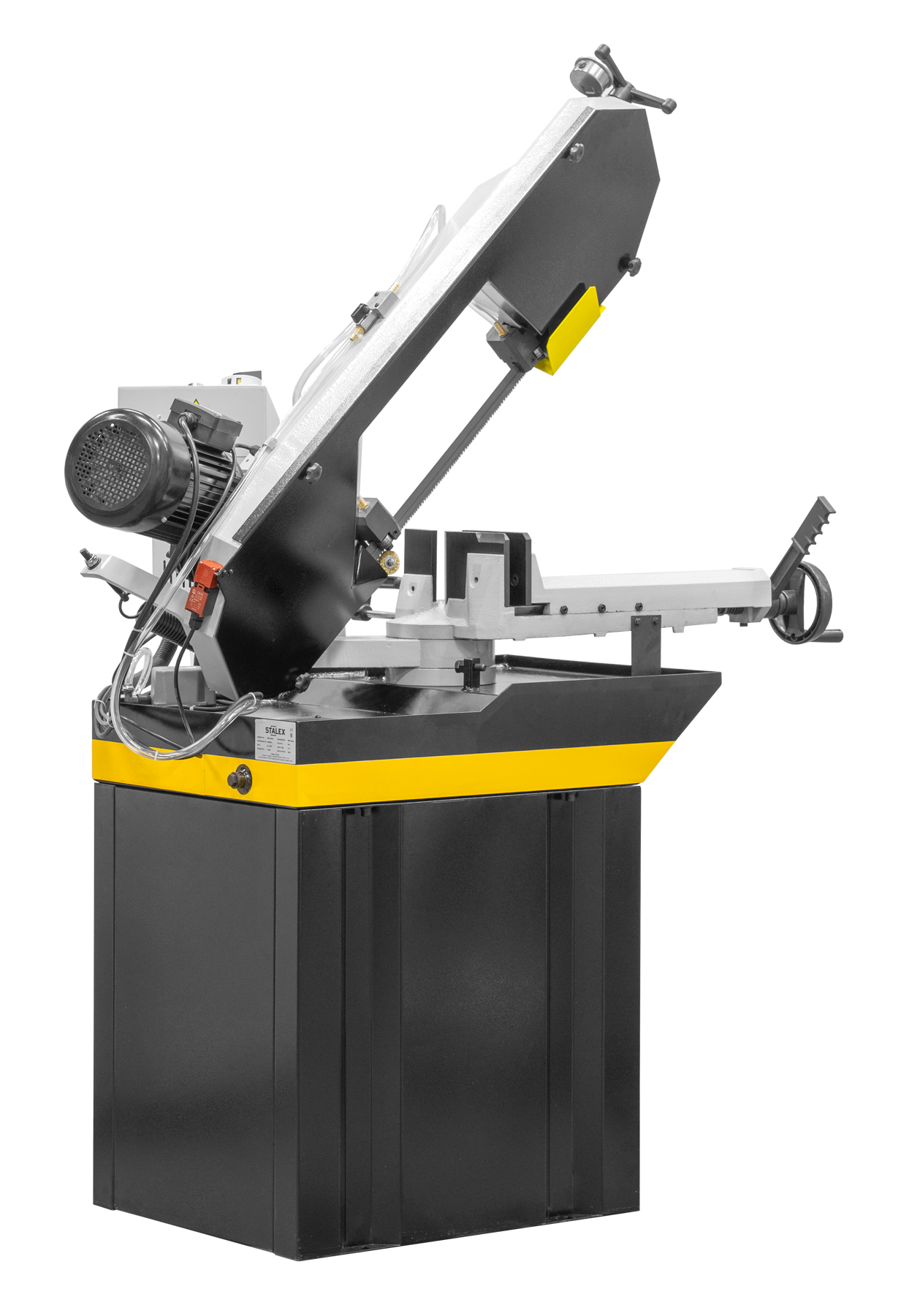

Основные элементы cтанка Stalex BSM-220GV:
- Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом

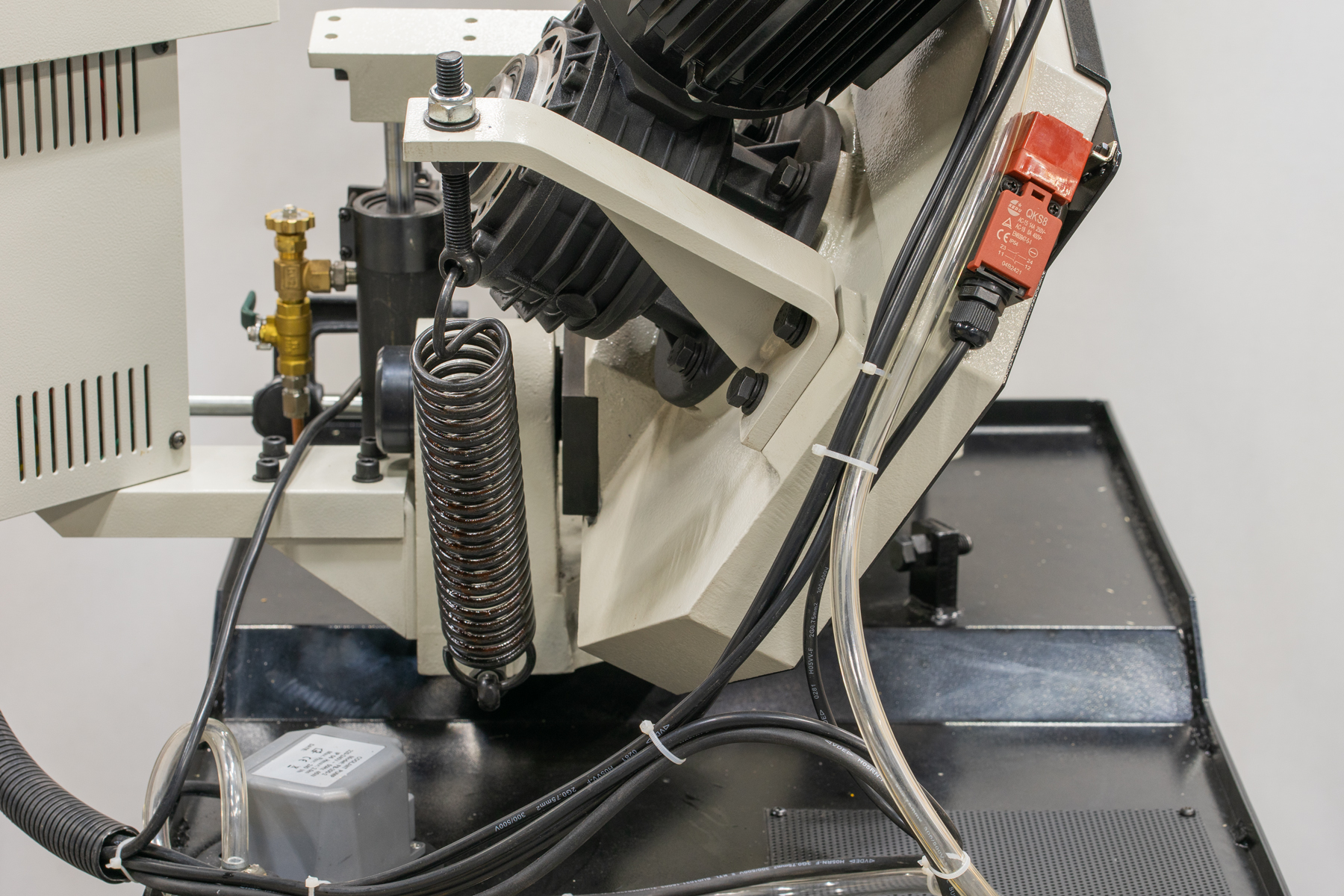

- Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)

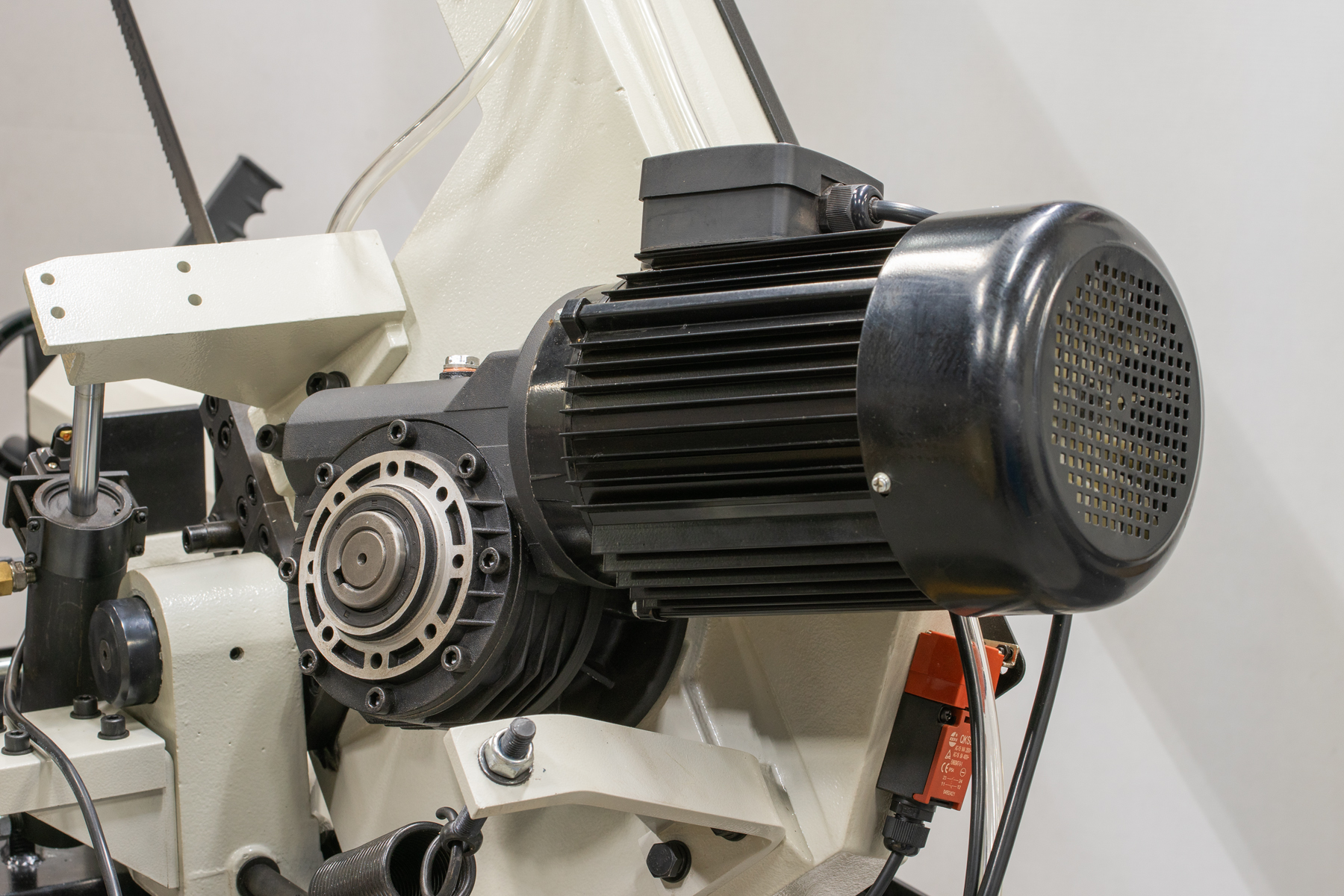

- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.

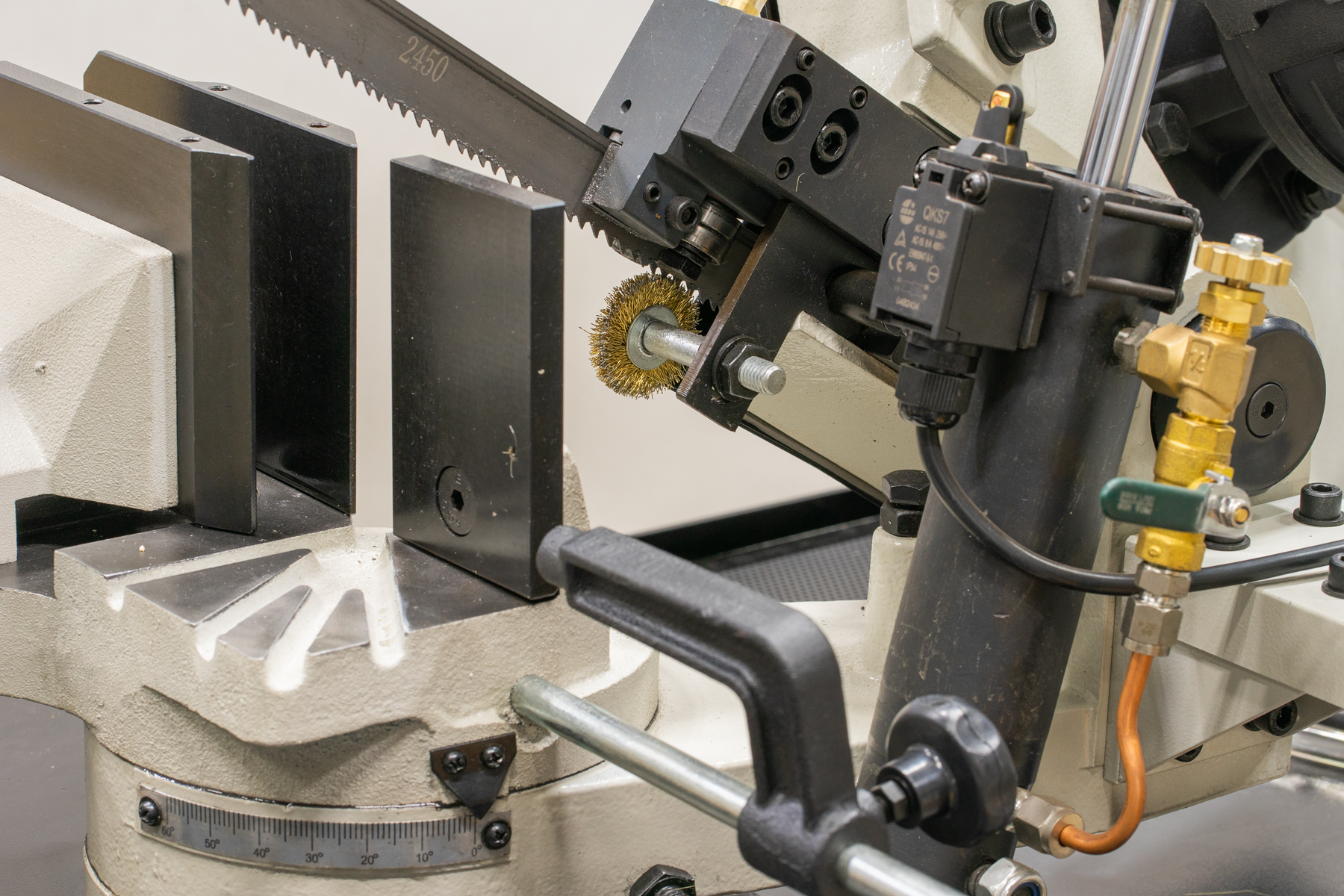

- Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников

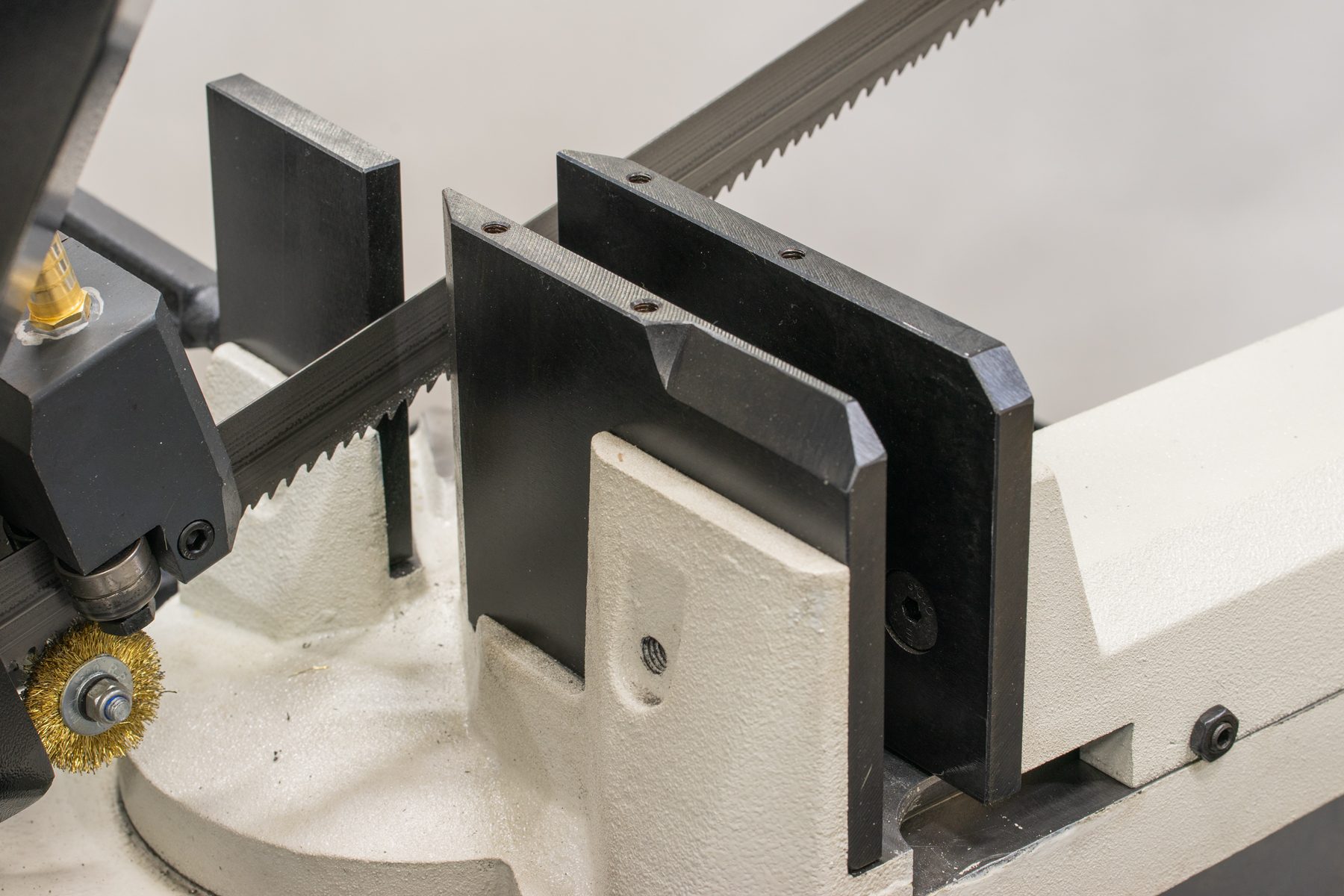

- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Комплектация
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 300 мм

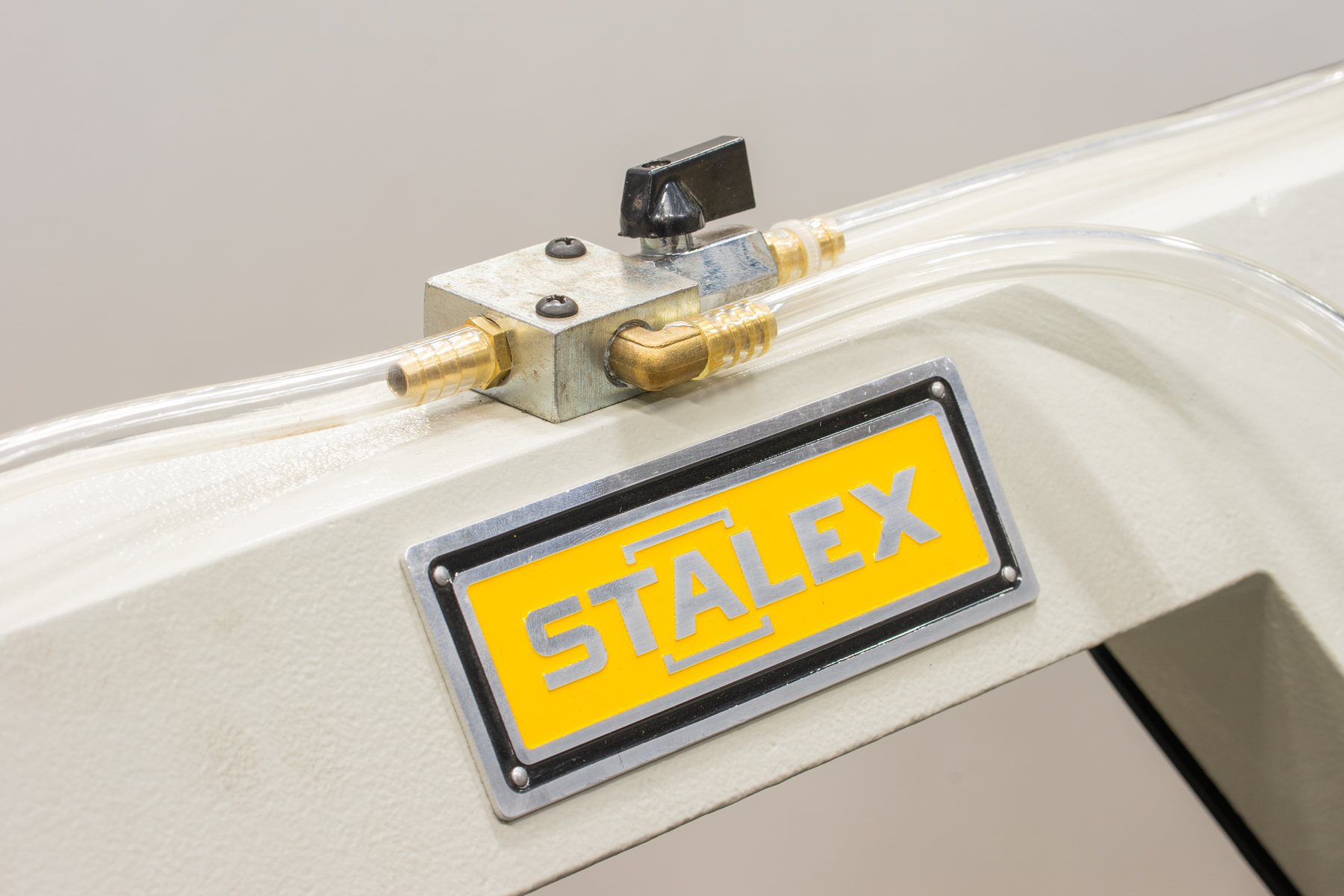

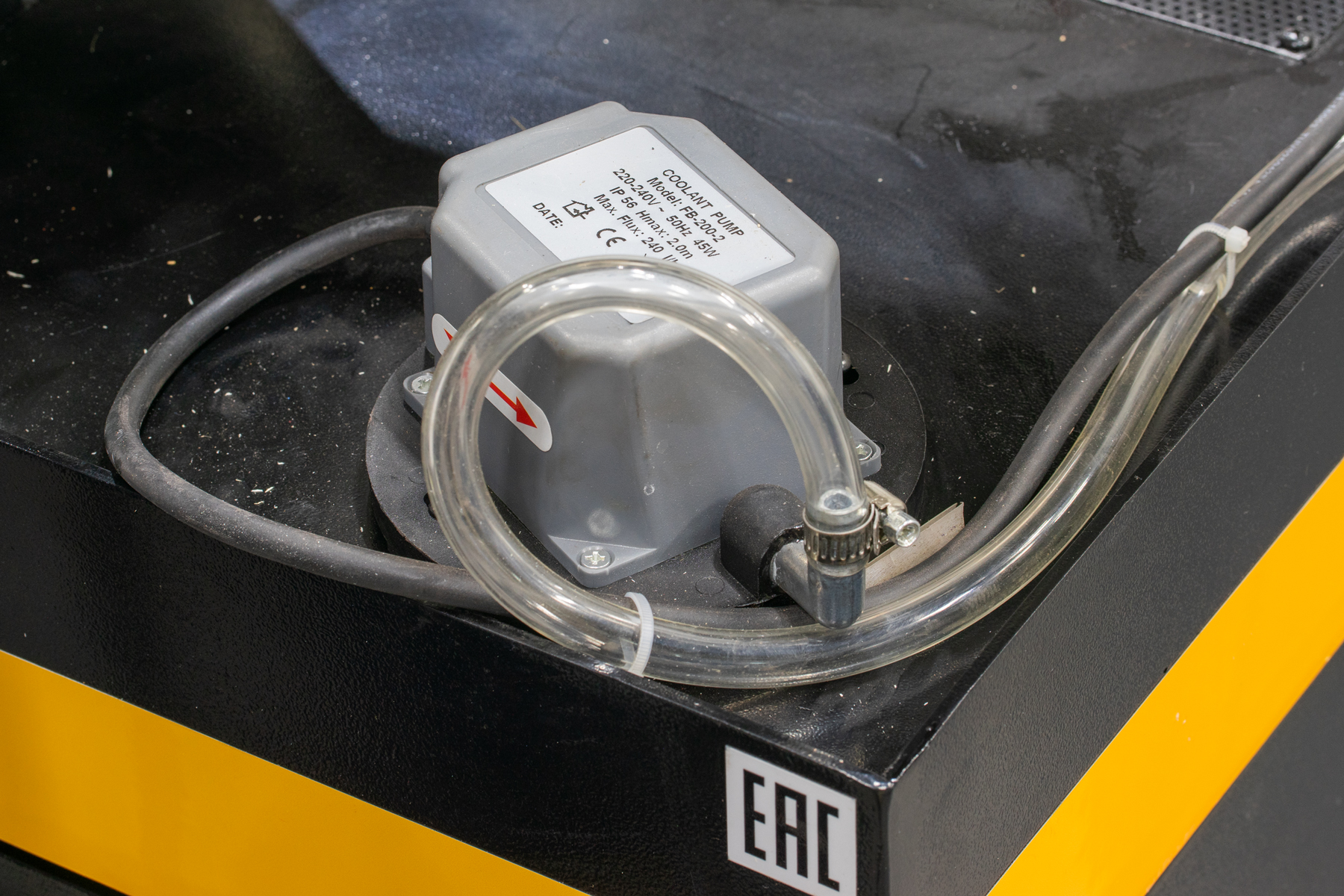

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
