Описание
Характеристики
|

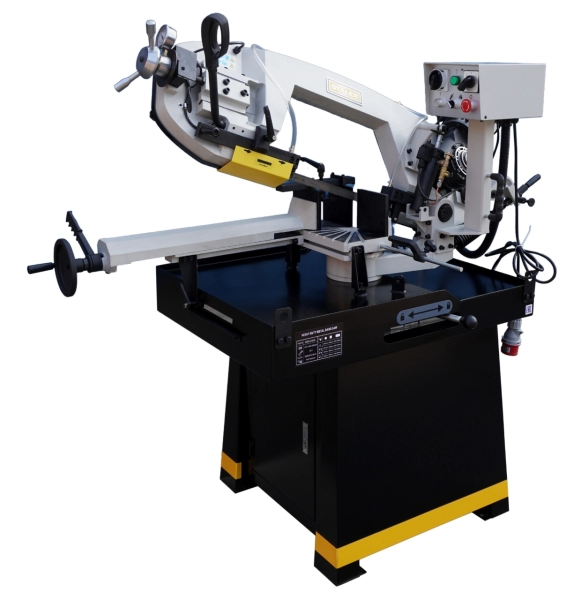

Stalex BSM-250G |
||||
|
Мощность двигателя |
1.5 кВт. / 1.1 кВт (3-х фазный, 380 вольт) |
|||
|
Двигатель СОЖ |
0,75 кВт. (380 вольт) |
|||
|
Привод |
зубчатый |
|||
|
Скорость резания |
35 / 70 м/мин |
|||
|
Рабочая зона |
-45° |
+90° |
+45° |
+60° |
|
|
170 |
250 |
200 |
125 |
|
|
150 |
245 |
190 |
125 |
 |
140x180 |
175×320 |
175x200
|
130х125 |
|
Передаточное отношение |
36:1 |
|||
|
Угол разворота рамы |
|
|||
|
Диаметр шкивов |
Ø 300 мм |
|||
|
Размер полотна |
27х0,9х2680 мм |
|||
|
Рабочая высота станка |
965 мм |
|||
|
Подача пильной рамы |
собственный вес с гидрорегулировкой |
|||
|
Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
|||
|
Объём бака СОЖ |
15,6 л |
|||
|
Упаковка |
фанерный ящик, отгружается одним местом 1550х760х950 мм станок и тумба/подставка поставляется в одном ящике |
|||
| Масса нетто/брутто |
268/310 кг |
|||
|
Производство |
Китай |
|||
|
Гарантия |
1 год |
|||
Преимущества
- Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,6 литров
- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Ленточнопильный станок имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Комплектация
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы — 35 / 70 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 310 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
