Станок ленточнопильный STALEX BS-315GD

16 357 BYN

На ленточнопильных станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Категории: , Метки: , , , , , , , , , , , , ,

Описание

Характеристики

Stalex BS-315GD
+90° -45° +45° +60°
Максимальное сечение круглого профиля, мм 255 230 230 150
Максимальное сечение квадратного профиля, мм 315×190 210×190 210×190 130×150
Мощность двигателя

0,75/1,1 кВт. (3-х фазный)
Привод

зубчатый
Скорость резания

40 – 80 м/мин
Угол разворота рамы

Размер полотна

27х0,9х2825 мм
Подача пильной рамы

собственный вес с гидрорегулировкой
Зажим заготовки

ручной
Высота от пола до основания тисков

960 мм
Размер упаковки

1630х870х970 мм — пила

720х560х600 мм — стойка
Масса нетто/брутто

350/390 кг.
Производство

Китай
Гарантия

1 год

Преимущества

  • Литая чугунная рама гарантирует жесткость станка и гасит вибрации
  • Опускание рамы осуществляется под собственным весом
  • Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
  • Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
  • Тиски механические с ручным зажимом
  • Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

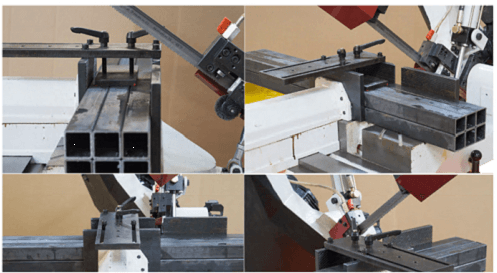

1.png Дополнительный прижим для пакетной резки для BS-315G (D)

Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.

Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

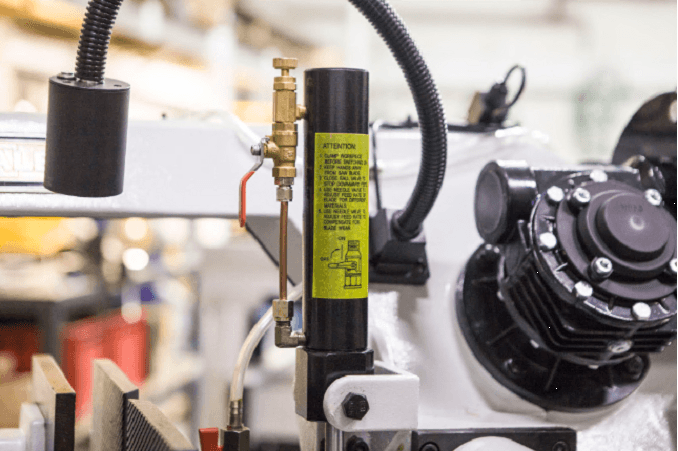

2.png На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

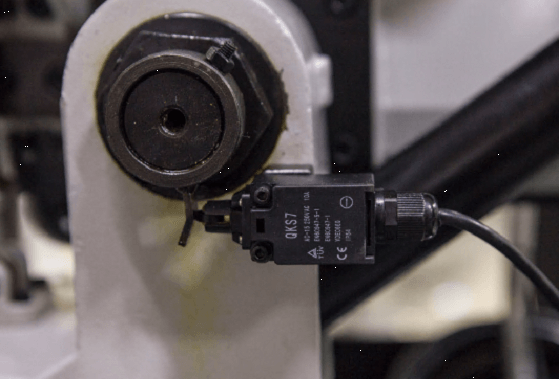

3.png Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение.

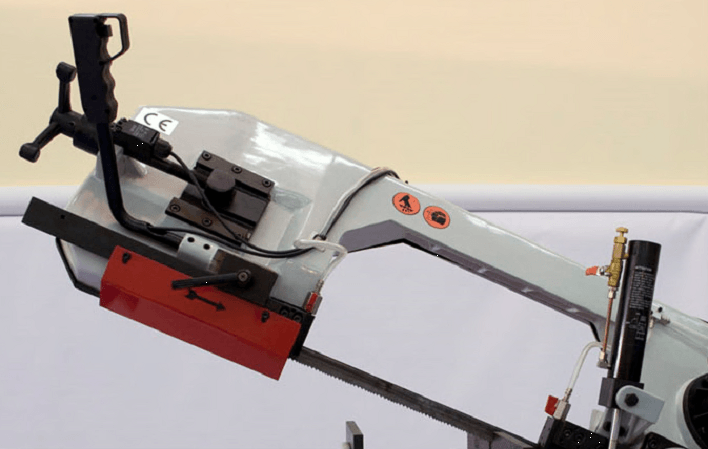

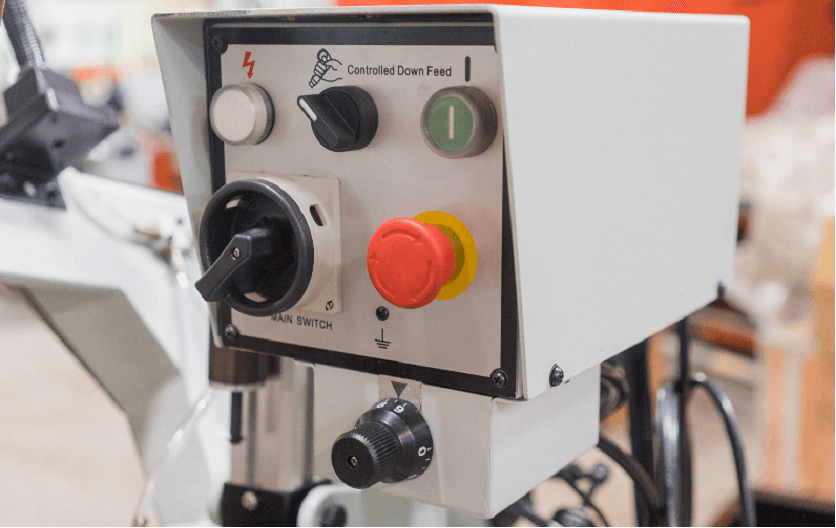

4.png Панель управления

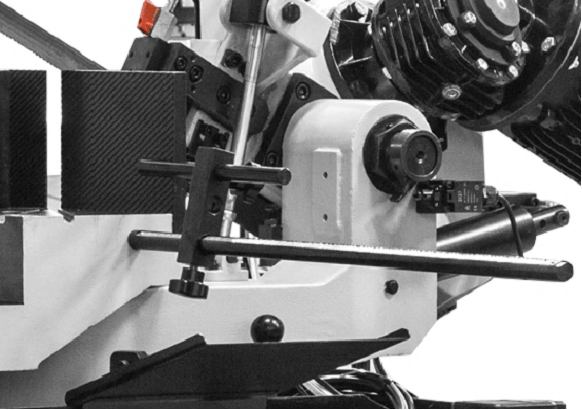

5.png Мерный упор 500 мм


6.png Жёсткая литая рама станка гасит вибрации

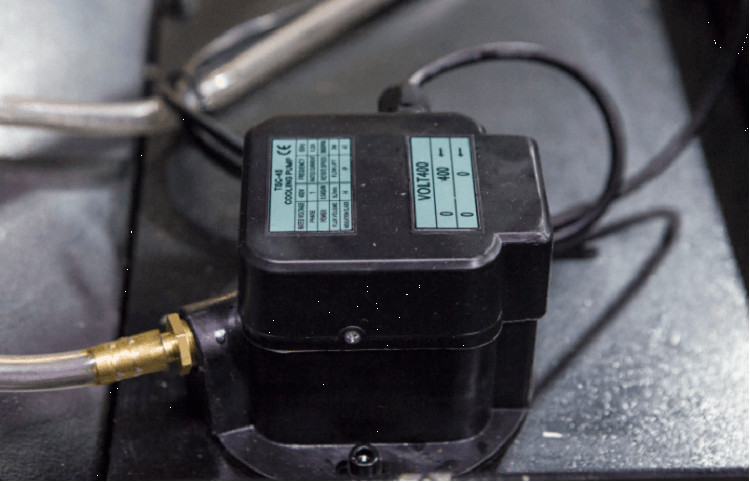

8.png Помпа для подачи СОЖ

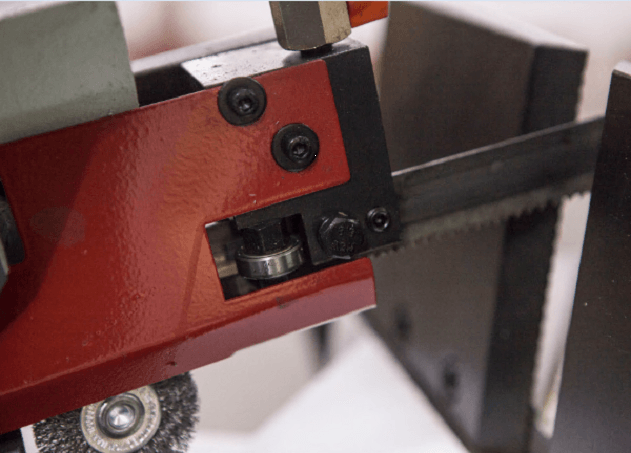

9.png Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания.

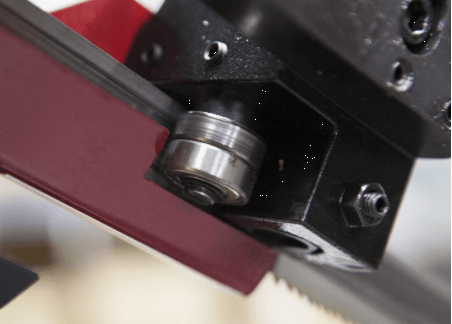

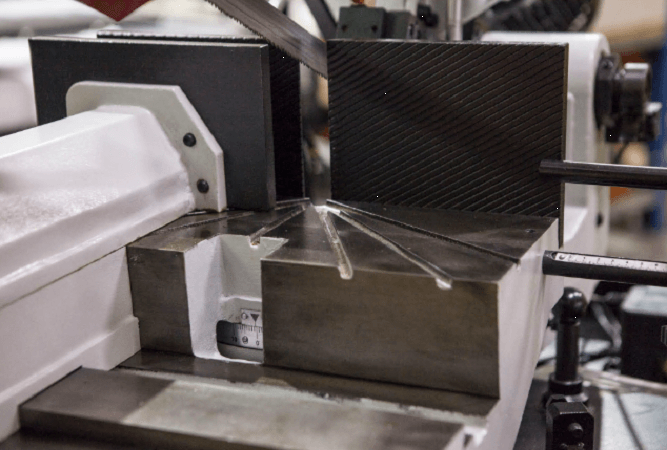

10.png Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

Механическая щётка для очистки полотна.

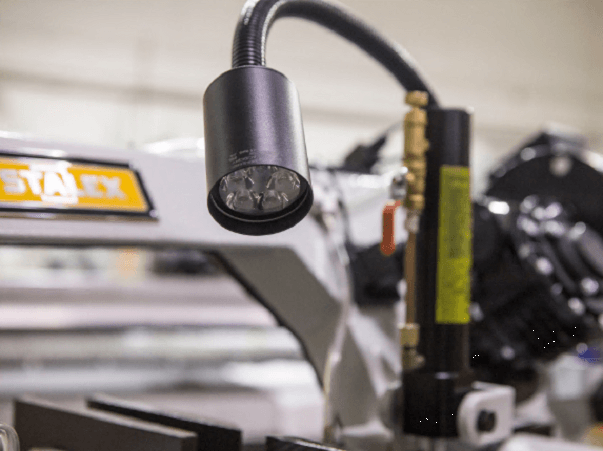

11.png Лампа освещения в стандартной комплектации

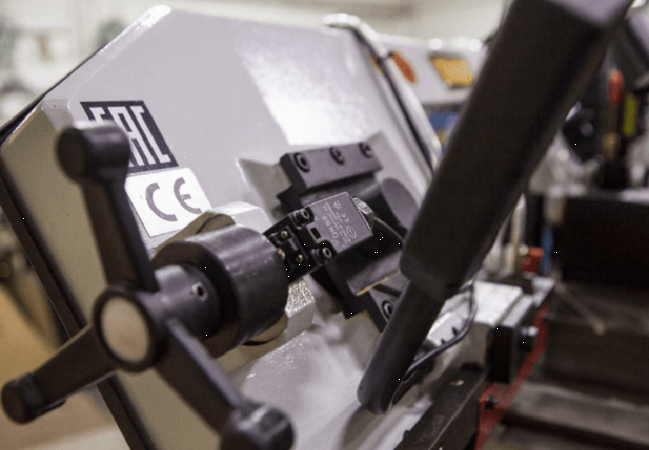

12.png Механическое натяжение полотна
13.png Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60º по шкале.

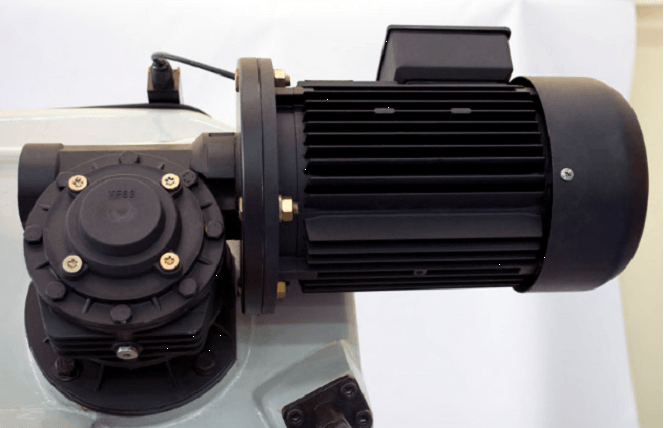

14.png Зубчатый привод: скорость вращения полотна — 40 – 80 м/мин (2 скоростных режима)

Главный двигатель: 0,75/1,1 кВт. (3-х фазный)

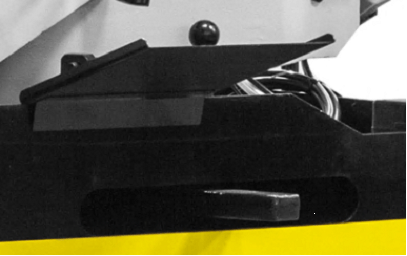

15.png В стандартной комплектации – лоток для приёма коротких заготовок.

Процесс пиления:

  • Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
  • Регулировка угла поворота вдоль шкалы
  • Регулируемая подача СОЖ в зону резания
  • Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

Комплектация

  • Поворотный стол с возможность поворота -45°…0°…+45°…+60º
  • Подвижная направляющая + «зубчатые» блоки с твердосплавными пластинками
  • Перепускной клапан плавная регулировка опускания пильной рамы
  • Тиски механические с ручным зажимом
  • Скорость вращения пилы, фиксированная 40, 80 м/мин
  • Ручное натяжение ленты
  • Мерный упор 500 мм
  • Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
  • Пила ленточная квалитет М42
