Описание
Характеристики
|
MetalMaster XNC 36100 |
|
| Расстояние между центрами, мм | 1 000 |
| Макс. диаметр обработки над станиной, мм | 360 |
| Макс. диаметр обработки над поперечными салазками, мм | 210 |
| Ширина станины, мм | 330 |
| Диапазоны скоростей шпинделя,об/мин | 50 – 2500 |
| Диаметр сквозного отверстия шпинделя, мм | 66 |
| Диаметр сквозного отверстия тяговой трубки, мм | 52 |
| Торец шпинделя | А2-6 |
| Конус шпинделя | МТ-6 |
| Тип патрона | Гидравлический |
| Диаметр патрона, мм | 200 |
| Диаметр отверстия 3х кулачкового патрона, мм | 50 |
| Перемещение по оси Х, мм | 250 |
| Перемещение по оси Z, мм | 1 000 |
| Ускоренные подачи X/Z, м/мин | 6-8 |
| Резцедержатель | Электрический револьверный |
| Количество инструментов | 6 |
| Размер держателя инструмента, мм | 20х20 |
| Размер инструментального блока с квадратным сечением, мм | 20×20 (1 шт.) |
| Размер инструментального блока с круглым сечением, мм | ø22 (2 шт.) |
| Задняя бабка | Гидравлическая |
| Ход пиноли задней бабки, мм | 120 |
| Конус пиноли задней бабки | МТ4 |
| Мощность главного двигателя,кВт | 5,5 |
| Тип двигателя | Частотный |
| Размер винта X/Z | 2004/4006 |
| Класс точности X/Z | P5 |
| Точность позиционирования X/Z, мм | 0,016/0,025 |
| Повторяемость X/Z, мм | 0,007/0,01 |
| Мощность двигателя СОЖ, кВт | 0,18 |
| Система ЧПУ | Siemens 808DA |
| Габаритные размеры станка (ДхШхВ), мм | 2465х1308×1610 |
| Габаритные размеры станка в упаковке (ДхШхВ), мм | 3020х1470х2030 |
| Вес нетто/брутто, кг | 1720/2020 |
Преимущества
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808DA;
- Простота в программировании;
- Серводвигатели Siemens;
- 6-ти позиционная револьверная головка для инструмента;
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП по осям X/Z класса точности P5;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 360 мм;
- Расстояние между центрами – 1000 мм;
- Надежный частотный двигатель.

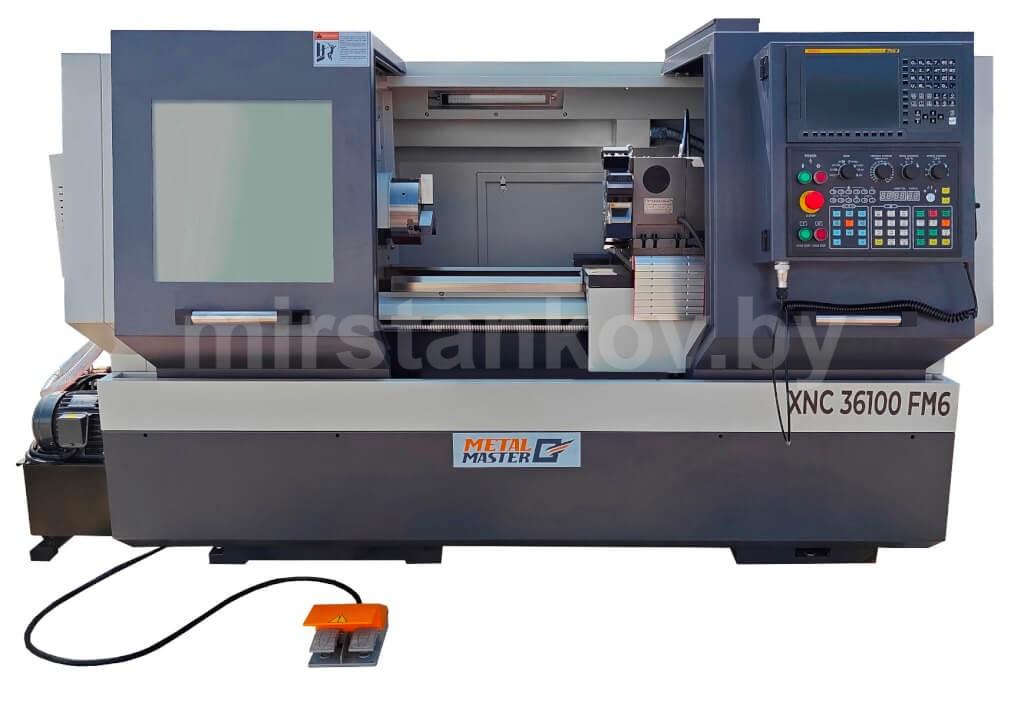

Токарный станок Metal Master XNC 36100 оснащен системой ЧПУ SINUMERIK 808DA, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.
Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.
Защитные дверцы станка оснащены концевым выключателем.
На станке установлен 3-кулачковый гидравлический патрон диаметром 200 мм.
На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.
Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.
Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.
Суппорт оснащен 6-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 20х20 мм (1 шт.) и для инструмента с хвостовиком круглого сечения диаметром 22 мм (2 шт.) с возможностью расточки до диаметра 25 мм.
Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 330 мм.
Поперечное перемещение задней бабки составляет ±10 мм.
Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.
Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.
Станок оборудован светодиодной лампой местного освещения.
Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.
С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.
На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
Станок оснащен частотным и надежным двигателем мощностью 5,5 кВт. Вращение на шпиндель передается через клиновые ремни.
Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.
За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.
В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
Посадочные размеры для инструментального блока с квадратным и круглым сечением.
Комплектация
- ЧПУ Siemens 808DA;
- Гидравлический патрон 200 мм;
- Гидравлическая задняя бабка;
- 6-ти позиционный электрический револьверный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации на русском языке.
