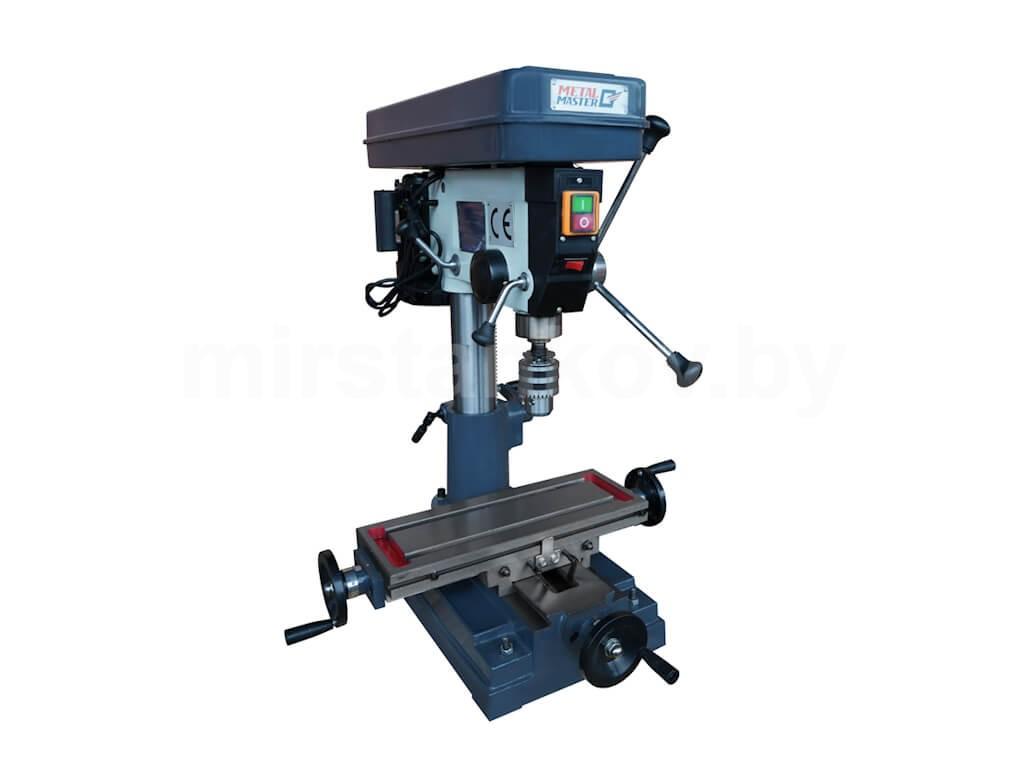

Metal Master M16 KC |
|
| Максимальный диаметр сверления, мм | 16 |
| Максимальный диаметр торцевой фрезы, мм | 40 |
| Максимальный диаметр концевой фрезы, мм | 10 |
| Конус шпинделя | MT2 |
| Расстояние от оси шпинделя до колонны, мм | 182 |
| Макс. расстояние от торца шпинделя до стола, мм | 360 |
| Количество скоростей шпинделя | 12 |
| Диапазон скоростей шпинделя об/мин | 320-3300 |
| Ход пиноли, мм | 80 |
| Размер стола, мм | 420×152 |
| Ход стола, мм | 230х120 |
| Размер Т-паза, мм | 12 |
| Мощность двигателя, кВт | 0,55 |
| Напряжение, В | 220, 50Гц |
| Размеры в упаковке, мм | 870x670x1020 |
| Размеры станка, мм | 674х700х900 |
| Вес нетто/брутто, кг | 75/80 |
Преимущества
- Широкий диапазон частот вращения шпинделя от 320 до 3300 об/мин.
- Ременная передача.
- Координатный (X\Y) стол с Т-пазами.
- Регулировка сверлильной головы по высоте.
- Точное перемещение пиноли шпинделя.
- Надежное и прочное чугунное основание.
- Мощный и надежный двигатель мощностью 0,55 кВт.
Станок имеет внушительную массу, которая увеличивает жесткость станка и позволяет максимально гасить вибрации.

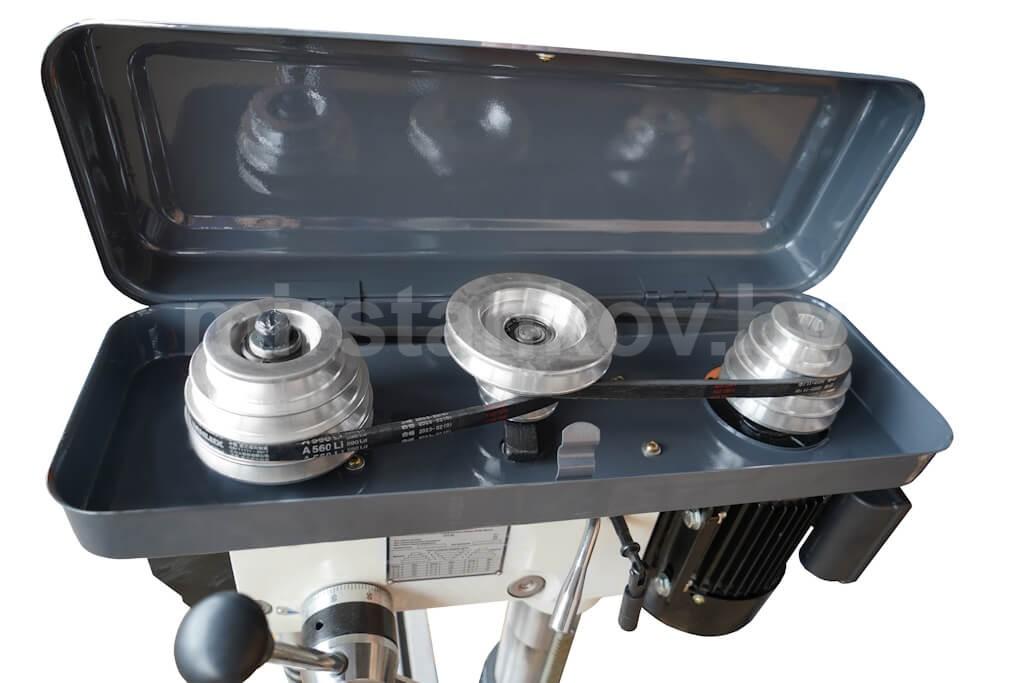

Скорость вращения шпинделя регулируется с помощью перекидывания ремней в блоке ременных шкивов. Схема положения ремней с диапазоном оборотов расположена с правой стороны станка. Широкий диапазон оборотов шпинделя от 320 до 3300 об/мин. обеспечивает качественное сверление материалов.

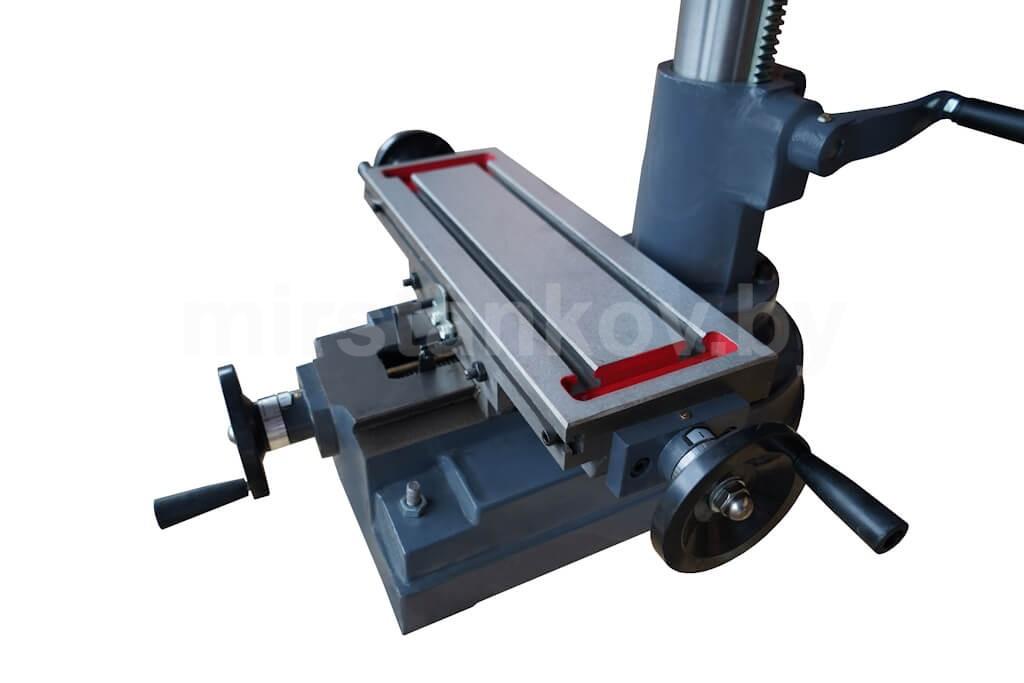

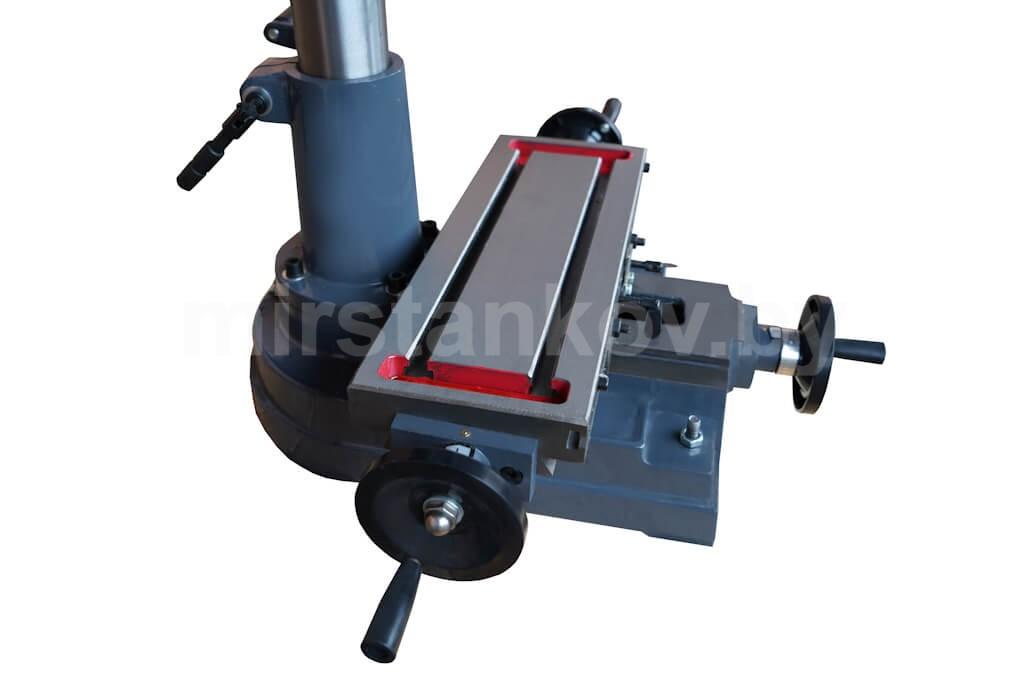

Для удобства позиционирования заготовки станок Metal Master M25 KC оснащен координатным столом размером 420×152 мм, ход стола составляет 230х120 мм.
Также, на столе есть два Т-образных паза размером (12х2х82), с помощью которых вы можете установить дополнительную оснастку для крепления заготовок.

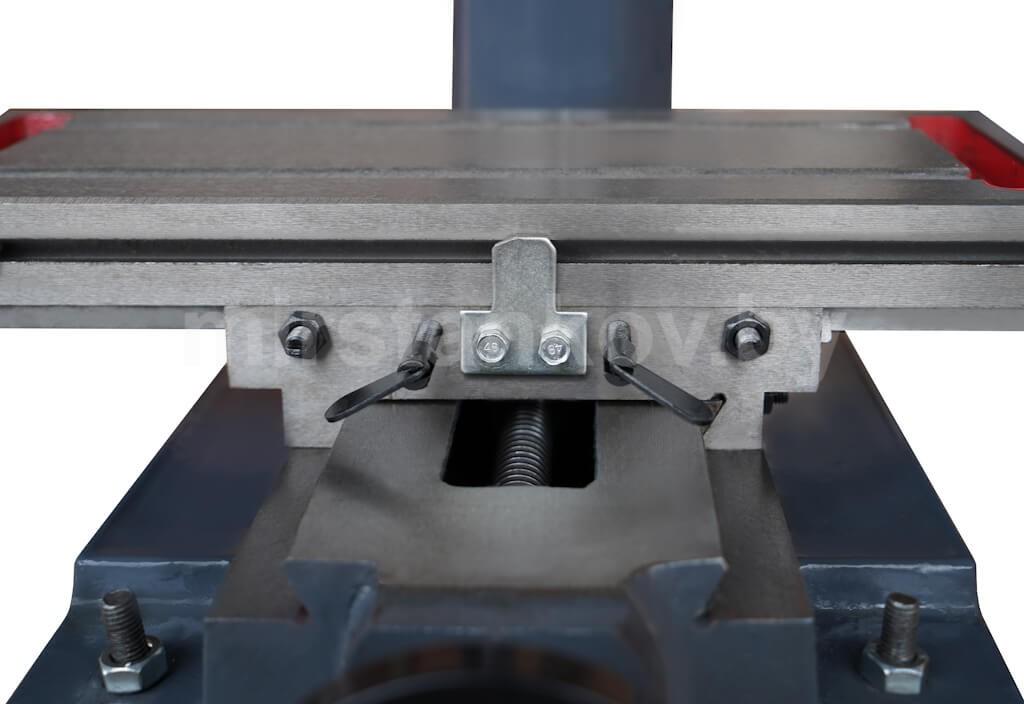

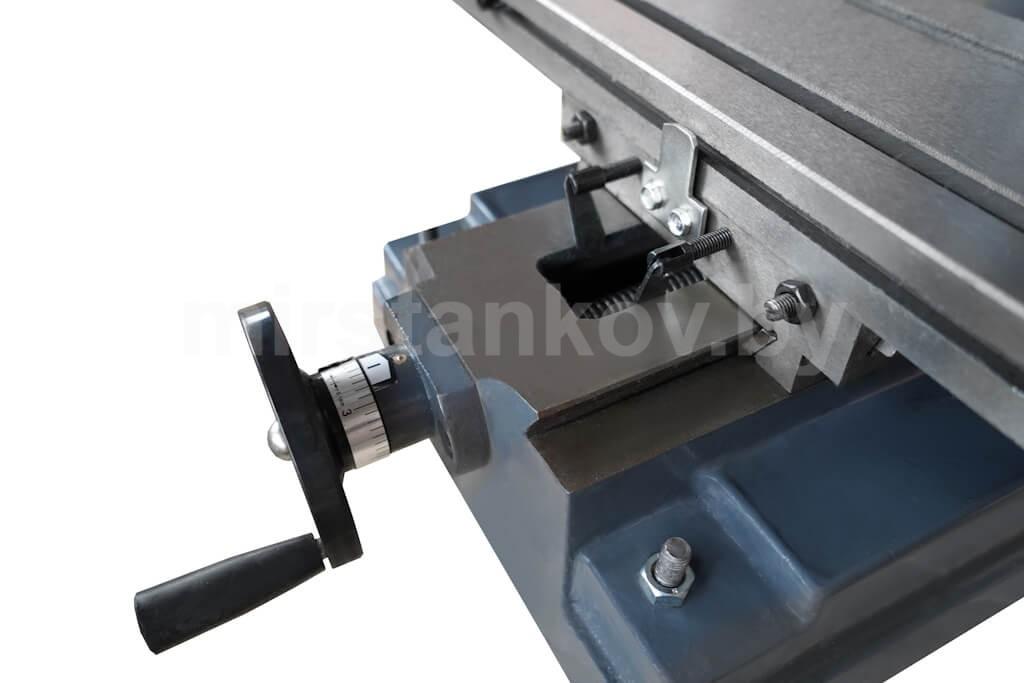

Перемещение стола по осям X\Y можно зафиксировать с помощью специальных винтов.

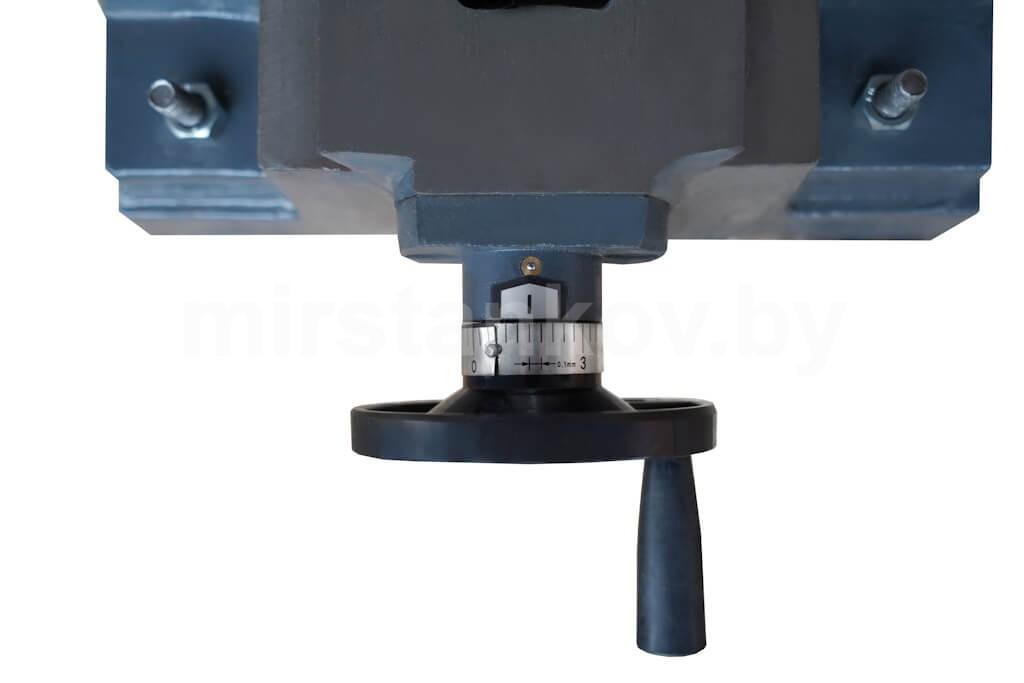

Цена деления лимба по оси X\Y составляет 0,1 мм.

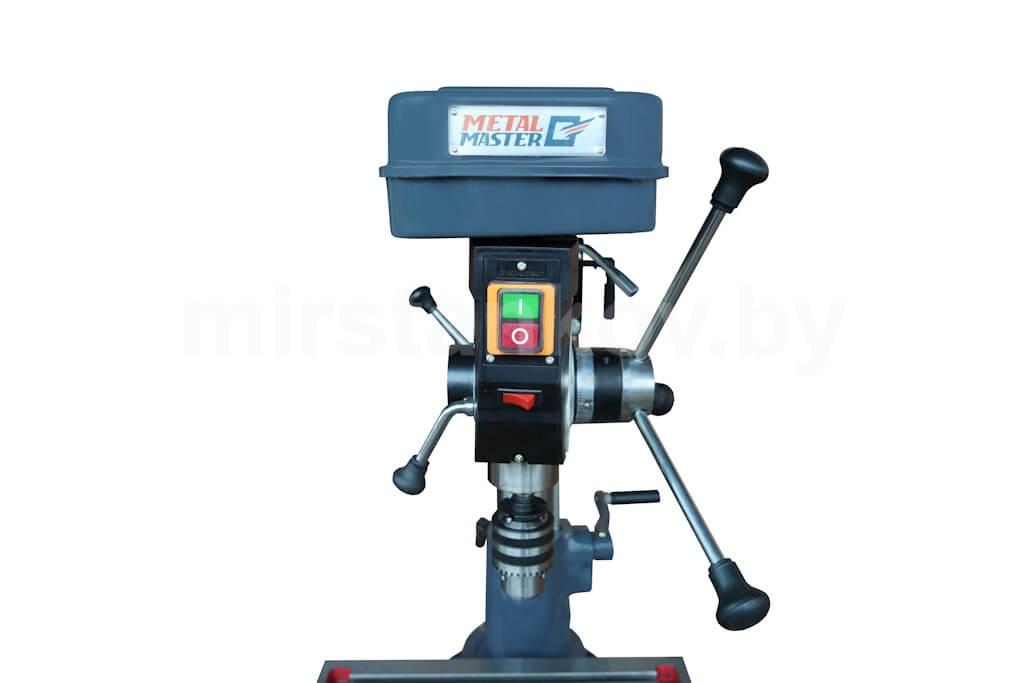

С передней стороны сверлильной головы расположены кнопки включения и выключения станка.

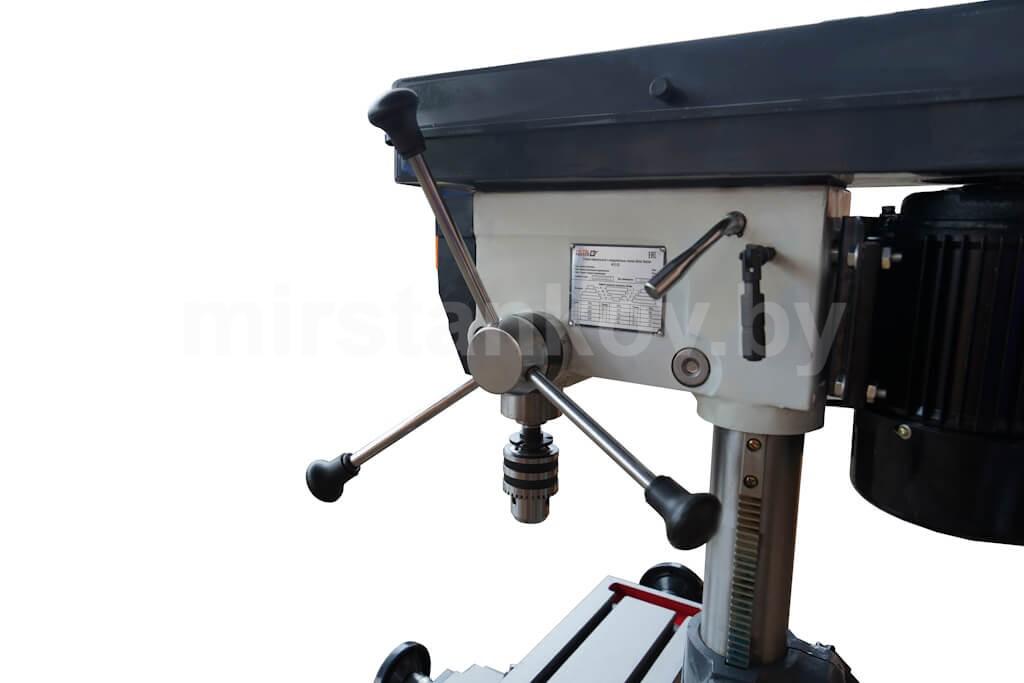

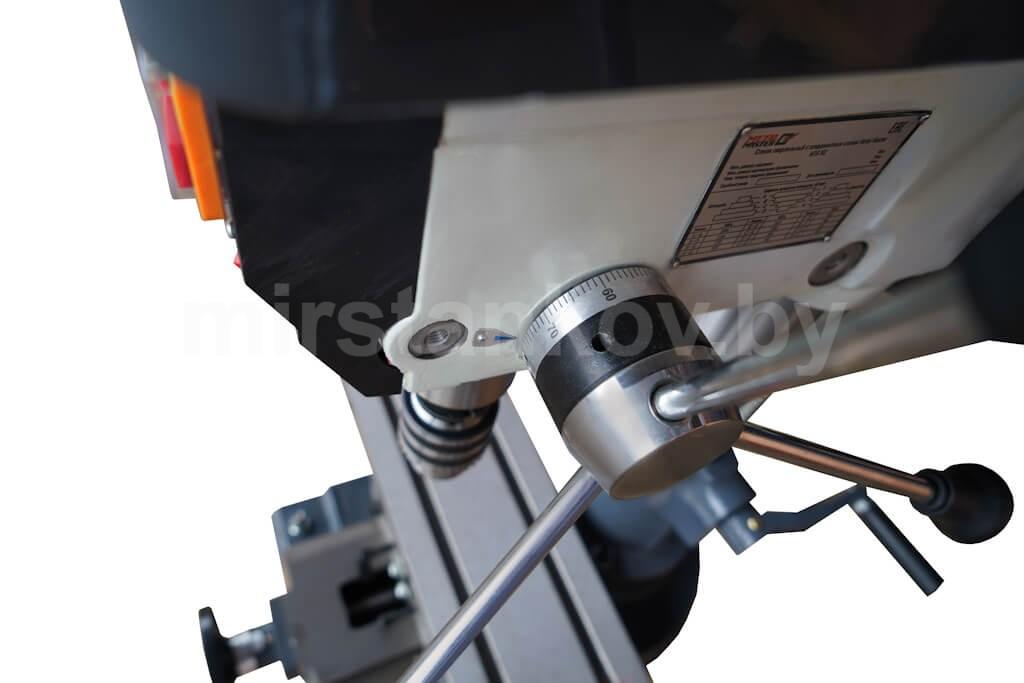

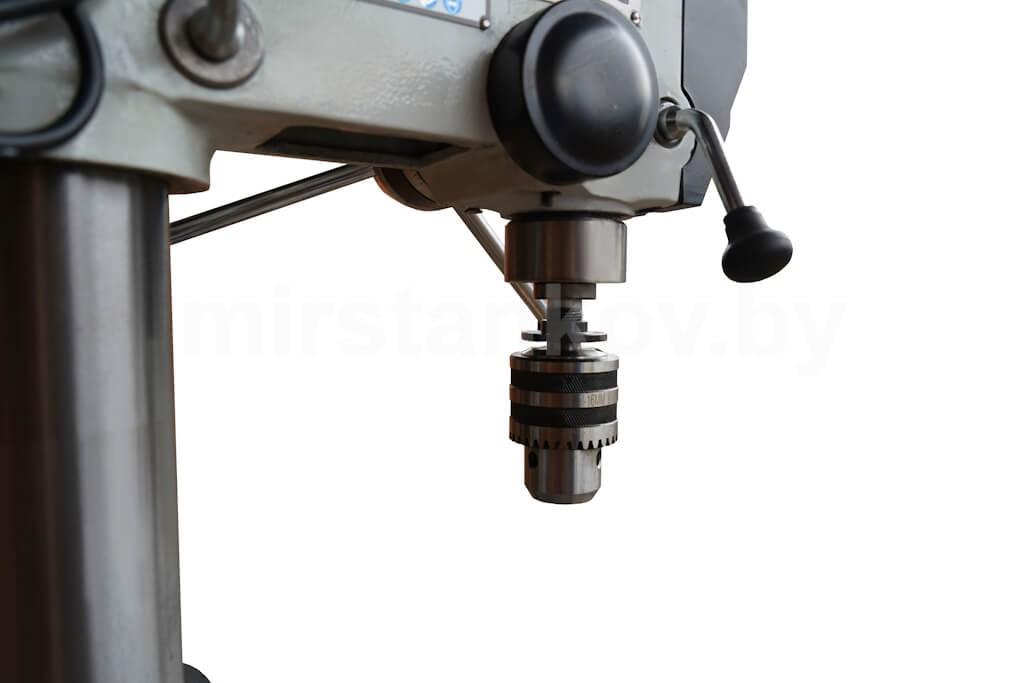

С правой стороны сверлильной головы расположена трехлучевая рукоятка опускания пиноли с нониусом.

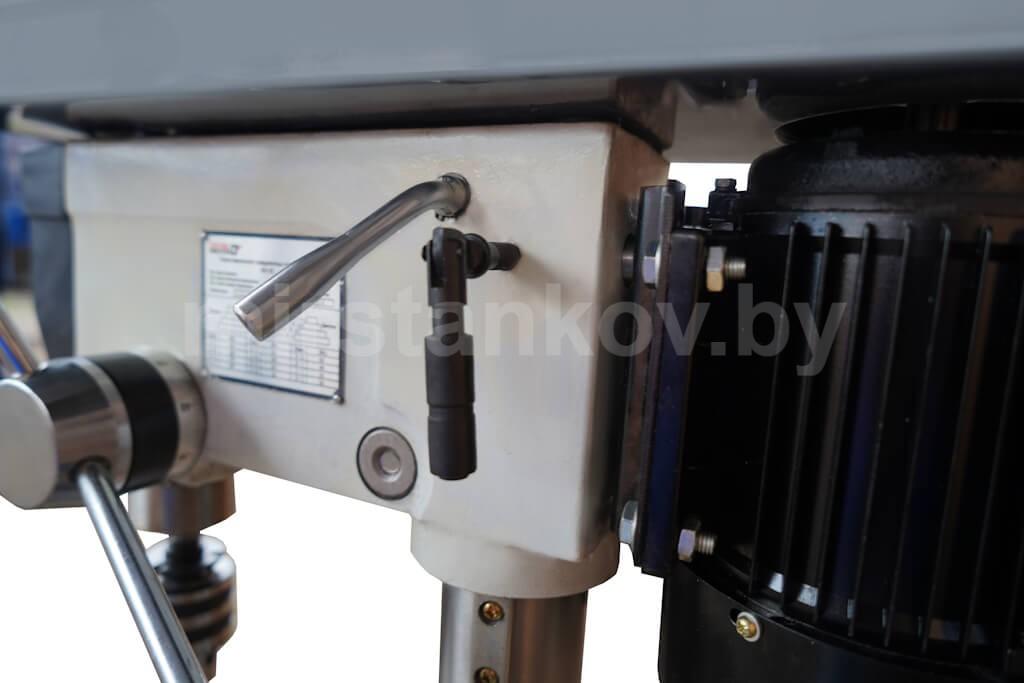

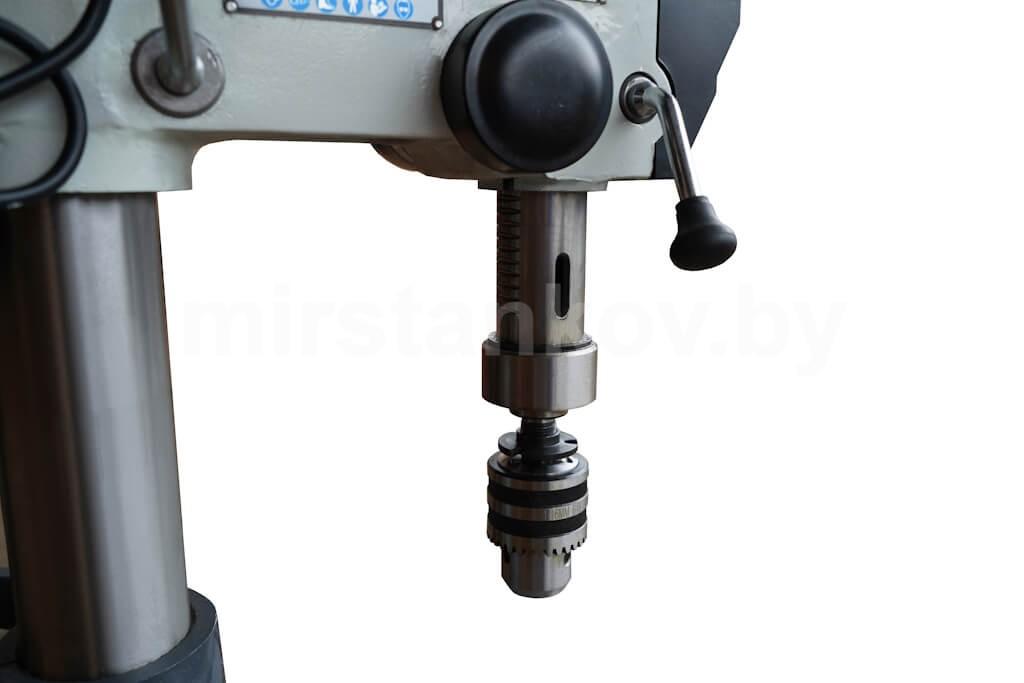

Ход пиноли станка составляет 80 мм. Конус пиноли МТ2. Вылет пиноли можно зафиксировать в нужном положении при помощи рукоятки, которая расположена с левой стороны станка.

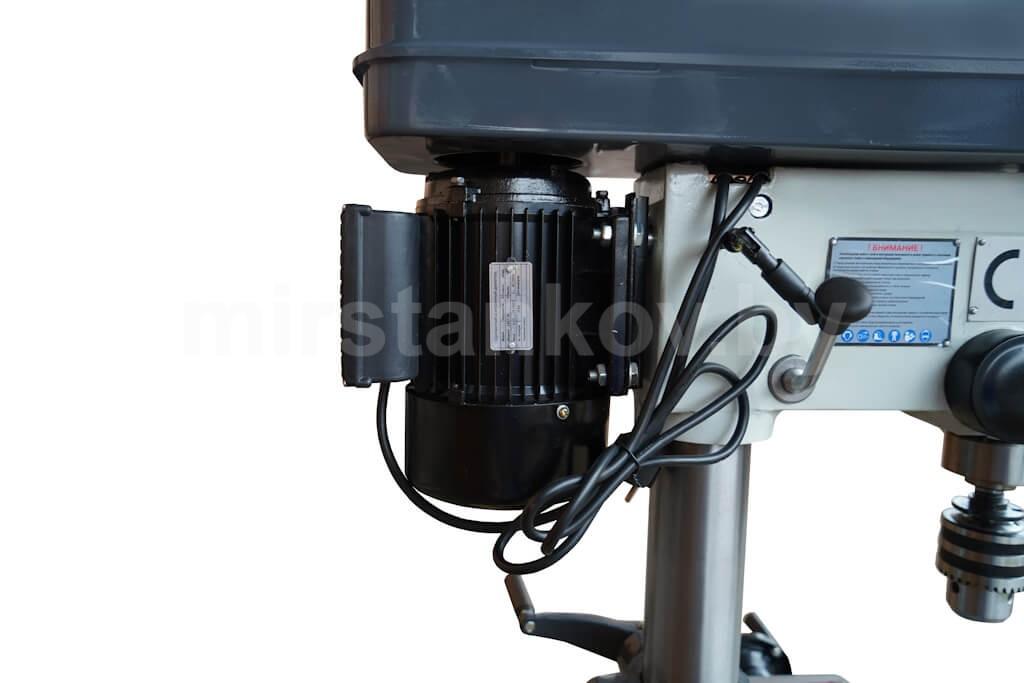

Станок оснащен надежным двигателем мощностью 0,55 кВт. Станок работает от сети 220В.

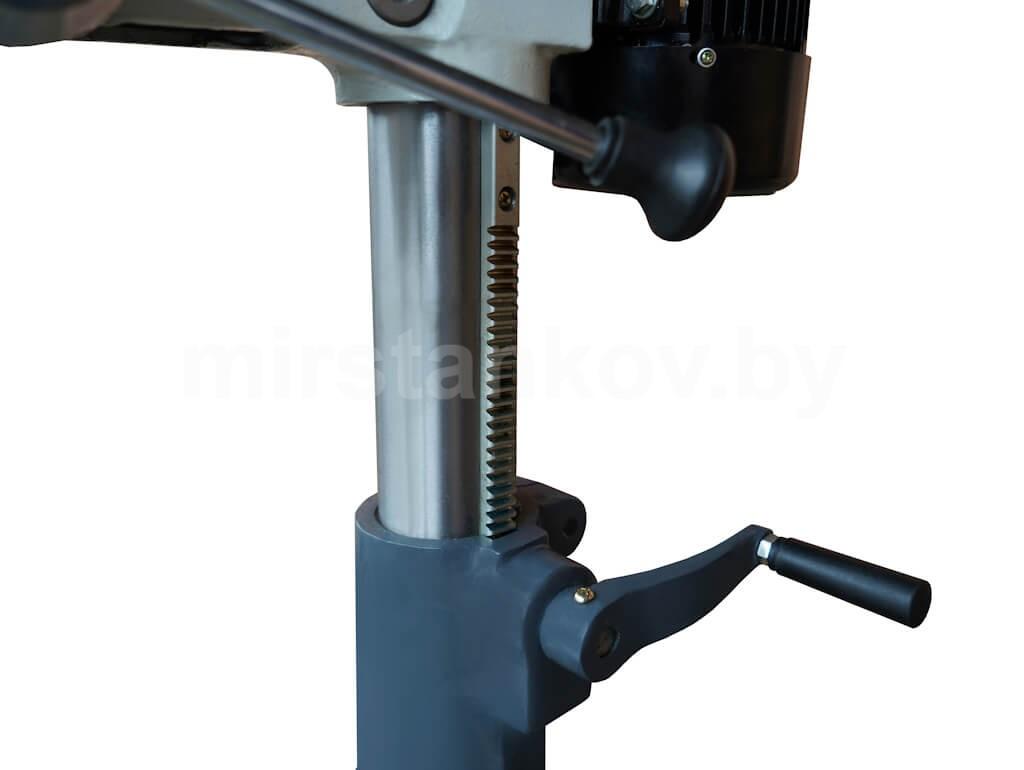

Высота сверлильной головы устанавливается с помощью вращения рукоятки, перемещение осуществляется по зубчатой рейке.
Комплектация
- Станок в сборе;
- Сверлильный патрон, ключ патрона, шестигранный ключ;
- Инструкция по эксплуатации на русском языке.
