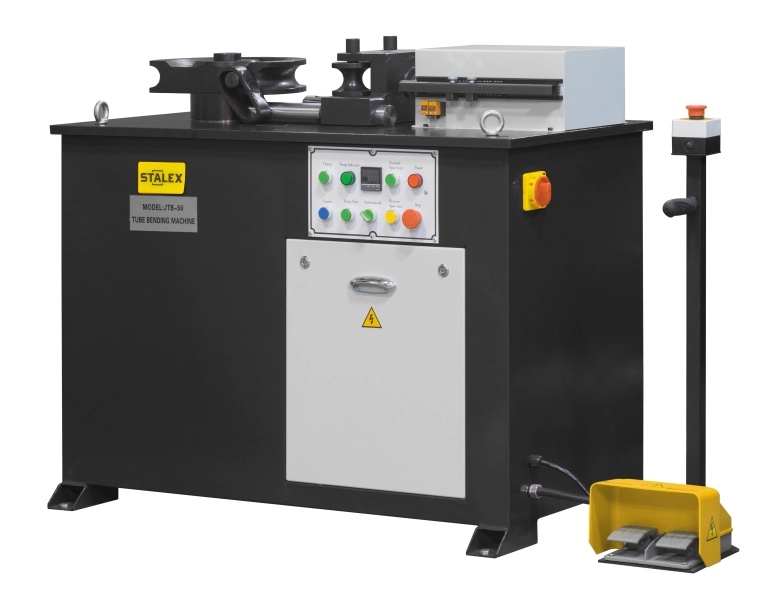

Трубогиб бездорновый
Stalex JTB-50

24 956 BYN

Трубогиб Stalex JTB-50 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы ?51мм, с толщиной стенки до 4мм (сталь) и 5мм (цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее.

Описание

Характеристики

Трубогиб бездорновый Stalex JTB-50

Оснастка — комплект штампов:

штампы (гибочные)

скобы (фиксирующие)

ролики (протягивания)

под трубы Ø25мм (1») R – 90 мм

под трубы Ø32мм (1-1/4») R – 115 мм

под трубы Ø38мм (1-1/2») R – 130 мм

под трубы Ø48мм (1-7/8») R – 170 мм

Толщина

(Образец стали — Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности ?в ? 372МПа)

1-5 мм

от 1 мм до 5 мм независимо от размера штампов (16 мм или до 51 мм) — это справочная информация и не является обязательным значением (т.к. это зависит сорта, марки материала, предела прочности и термообработки).

Угол гибки

от 0 до 180°

Два режима работы

ручной / полуавтоматический

Скорость вращения главного вала

5 об/мин

Мощность электродвигателя

2,2 кВт (3-х фазный)

1400 об/мин

Мощность гидравлического двигателя (для гибки изделия)

1,1 кВт (3-х фазный)

1400 об/мин

Габариты упаковки (ДхШхВ)

1450х690х1170 мм

Масса нетто/брутто

550/620 кг

Преимущества

  • Настройка станка не требует специальной подготовки.
  • Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.
  • Требуемый угол задается счетчиком-индикатором в градусах.
  • Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.
  • Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.
  • Прочность конструкции станка.
  • В стандартной комплектации 4 комплекта штампов (оснастки) – Ø25; 32; 38; 48мм.
  • Гибка может производиться различной конфигурацией и в разных плоскостях.
  • При работе с крупными заготовками требуется монтаж станка к полу (для труб от 32мм).

Трубогибочный станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.
