Описание
Характеристики
| Metal Master MQCS‒400A | ||||
|---|---|---|---|---|
| Внешний диаметр пильного диска, мм | 400 | |||
| Посадочный диаметр пильного диска, мм | 30 | |||
| Толщина пильного диска, мм | 3,2 | |||
| Мощность двигателя, кВт | 1,1 | |||
| Напряжение, В | 380 50 Гц |
|||
| Тип двигателя | Ременной | |||
| Частота вращения пильного диска, об/мин | 2800 | |||
| Режущая способность | ||||
| 90°, мм |  |
105 |  |
200×80 |
| ± 45°, мм | 105 | 200×80 | ||
| Габаритные размеры станка в упаковке (ДxШxВ), мм | 970×970×1500 | |||
| Масса станка (нетто/брутто), кг | 252/325 | |||
Преимущества
- Регулировка наклона пильного диска;
- Пневмоцилиндр для плавного поднятия/опускания диска;
- Горизонтальный и вертикальный прижим заготовки с помощью пневмоцилиндров;
- Надежный двигатель мощностью 1,1 кВт на ременном приводе;
- Станок оснащен воздушным пистолетом для очистки рабочего места;
- Для подключения станка необходим источник сжатого воздуха;
- Система смазки всех подвижных узлов;
- Для обеспечения безопасности станок оснащен защитной крышкой с концевым выключателем.
- Высокая точность и скорость реза;
- Режущий диск Ø400 мм;
- Возможность резки до ±45°;
- Возможность подключения системы аспирации для удаления стружки;
- Плавная подача режущего инструмента;
- Высокое качество сборки.

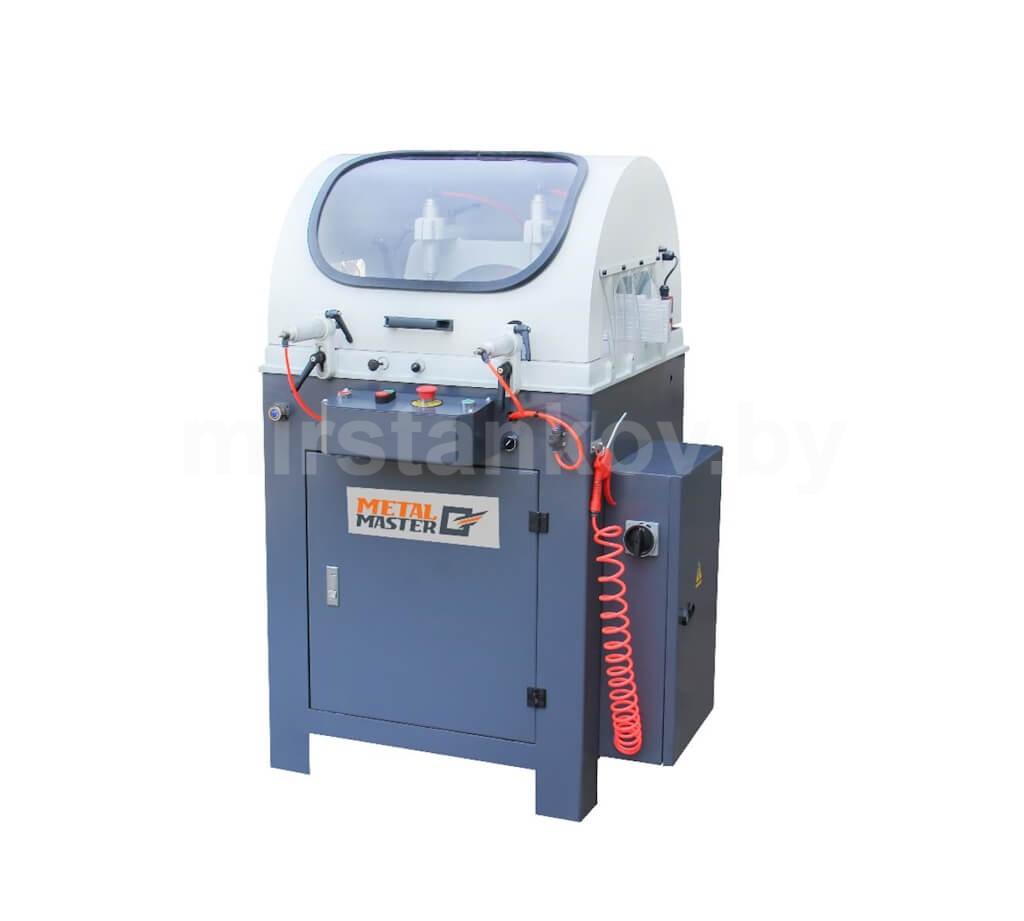

Во фронтальной части станка размещена панель управления, оснащенная механическими кнопками.
Изменение угла резания, осуществляется легким движением с помощью ручки рабочего стола. Пильный диск может резать заготовки под углом ±45º.
Четыре пневматических прижима фиксируют заготовку, как в горизонтальной, так и в вертикальной плоскости, вылет пневмоприжимов регулируются под размер заготовки.
Фильтр влагоотделитель для компрессора и система смазки обеспечивают минимальные потери давления и смазку подвижных частей пневмоситемы, защищая ее от закисания.
Станок оснащен пневмораспределителями AIRTAC золотникового типа с односторонним электропневматическим управлением и пружинным возвратом.
Скорость подачи диска регулируется вентилем, расположенным с левой стороны.
Станок оснащен воздушным пистолетом для очистки рабочего места.
С правой стороны станка на тумбе расположен электрошкаф с надежными электрокомпонентами и общим рубильником откл/вкл питания.
Внутри тумбы станка располагаются пильный диск Ø400 мм, надежный двигатель мощностью 1,1 кВт, а также пневматический привод для плавного поднятия/опускания пильного диска.
Дополнительные опции (приобретаются отдельно):
Полуавтоматический станок Metal Master MQCS-400A может быть доукомплектован дополнительными столами поддержки:
- Стол левый, поддерживающий (3 метра);
- Стол правый поддерживающий с линейкой и упором (3 метра).
Комплектация
- Станок в сборе;
- Руководство по эксплуатации на русском языке.
