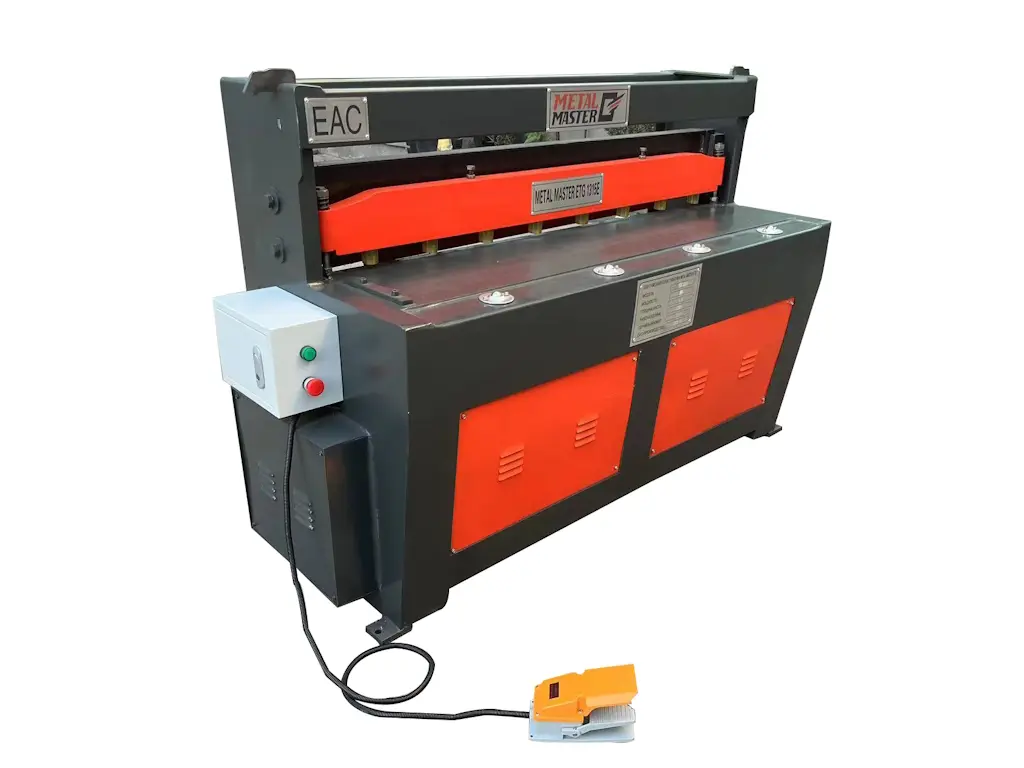

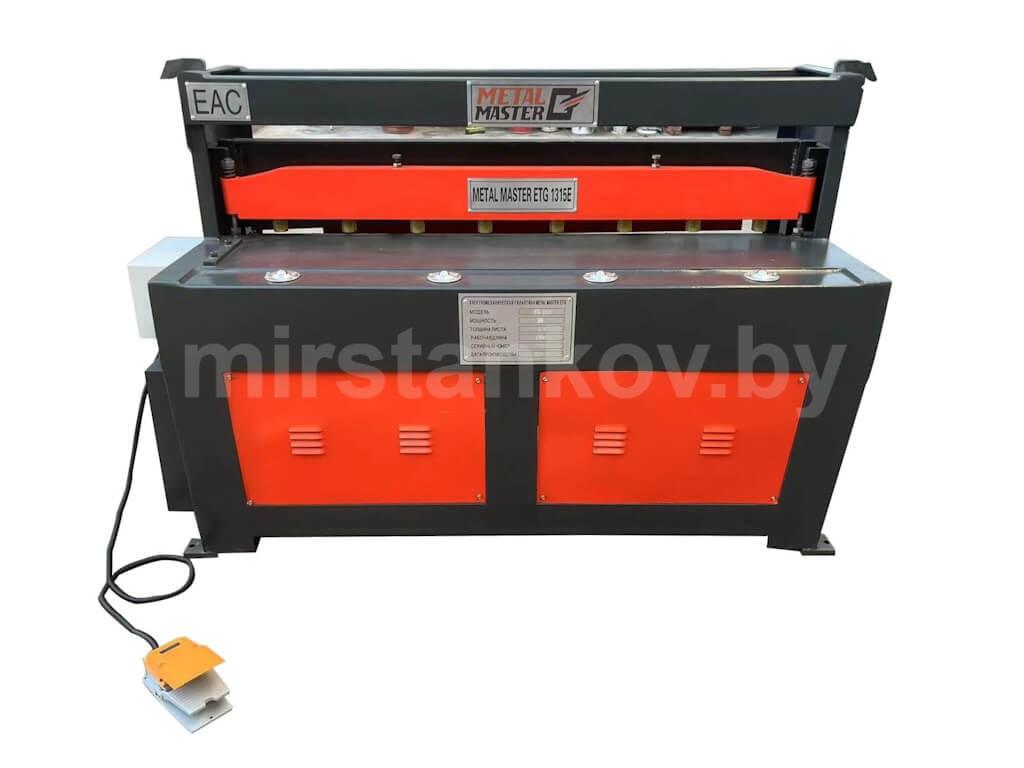

Электромеханическая гильотина METAL MASTER ETG 1315E

18 346 BYN

Электромеханическая гильотина METAL MASTER ETG 1315E имеет сварной корпус из стального листа. Она оснащена нижним приводом, шпиндель расположен под рабочим столом. Это обеспечивает компактную конструкцию и плавную работу станка.

Электромеханическая гильотина METAL MASTER ETG 1315E – это профессиональное оборудование для резки металлических листов. Оно широко используется в автомобилестроении, судостроении, производстве строительных материалов, машинного оборудования, а также для резки конструкционного листового материала и в других случаях.

Описание

Характеристики

METAL MASTER ETG 1315E
Максимальная рабочая длина, мм: 1300
Максимальная толщина листа, мм: 1,5
Угол резания, градусы: 1 ° 30 ‘
Количество резов в минуту: 28
Задний упор, мм: 650
Высота стола, мм: 720
Мощность, кВт: 3
Вес брутто/ нетто, кг: 480/400
Габариты станка в упаковке: 1920 * 950 * 1250
Габариты станка без упаковки: 1800 * 900 * 1100

Раскрой тонколистового металла – важная технологическая задача. Для выполнения этой операции потребуется надёжная, эргономичная и функциональная техника. Отличным примером такого станка для работы в условиях серийного производства является электромеханическая гильотина ETG 1315E.

Мощный сварной корпус, выполненный из стального листа, придаёт оборудованию дополнительную устойчивость к негативному воздействию производственных вибраций.

Несмотря на свой относительно немаленький вес данная техника обладает скромными габаритными размерами и может быть установлена на предприятии обладающим ограничениями по площади.

Прямоугольная режущая часть позволяет применять ножницы с четырьмя режущими кромками. Гарантировано идеальное качество раскроя листового материала. На выходе получаются заготовки без каких-либо дефектов (вмятин и заусенцев).

Рассматриваемая электромеханическая гильотина широко применяется в различных сферах производства, таких как: автомобилестроение, судостроение, строительство, приборостроение, а также других, где необходима быстрая и качественная обработка металлических листов.

Такой параметр, как прочность отрезного материала на разрыв должен принимать значение менее 48 кг/мм. Когда требуется осуществлять раскрой листового материала с высокой прочностью на разрыв, то толщина режущей пластины должна быть соответственно меньше. Благодаря компактной сварной конструкции данные гильотинные ножницы обладают улучшенной общей прочностью на разрыв.

Преимущества

  1. Простой и качественный раскрой широкого спектра материалов. Эффективное выполнение требуемых операций;
  2. Техническое обслуживание станка не вызовет сложностей. С этой задачей вполне сможет справиться оператор, не прибегая к помощи стороннего специалиста. Следует проверять заземление и изоляцию двигателя и схемы; затяжку креплений, а также состояние смазочной системы. Своевременное устранение возникающих проблем позволит станку прослужить длительное время и работать без сбоев;
  3. Прижимная траверса станка оснащена полимерными накладками, что гарантирует отсутствие царапин и прочих дефектов на поверхности обрабатываемого материала;
  4. Благодаря специальной разметке рабочего стола оператор может осуществлять позиционирование листового материала с максимальной точностью;
  5. Перед тем как приступить к работе за данным станком не потребуется проходить сложное многочасовое обучение. Главное освоить технику безопасности, изучить руководство пользователя, а также пройти краткий инструктаж.

В целом данное оборудование будет прекрасным помощником и позволит существенно повысить эффективность работы вашего предприятия. Все поставленные задачи будут решены в кратчайшие сроки, не требуя от рабочего значительных усилий и временных затрат.

Регулировка зазора ножа

Это обязательное условие для высокого качества резки, а также продления срока эксплуатации ножа. Наличие системы остановки в требуемой точке позволяет обеспечить удобную, а также быструю регулировку зазора.

Ряд дополнительных винтов позволяет осуществлять максимально точную регулировку на задней стороне держателя режущего инструмента, применяется как помощь в регулировке основного зазора.

Электромеханическая гильотина Metal Master ETG 1315E

Роликовый стол с боковыми кронштейнами передней поддержки листа служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на столе машины

Электромеханическая гильотина Metal Master ETG 1315E

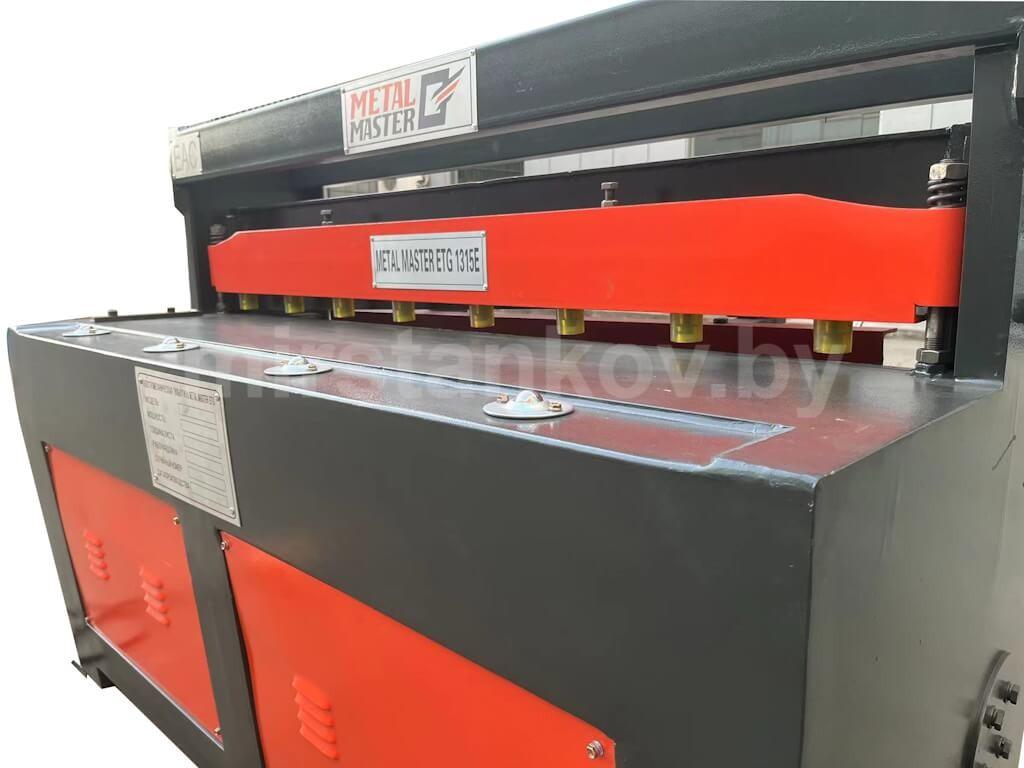

Для удержания материала во время реза, гильотины Metal Master ETG имеют автоматический прижим для фиксации заготовки, который снижает эффект вытягивания материала из под ножа и рез получается ровнее.

Электромеханическая гильотина Metal Master ETG 1315E

Ручной ограничитель глубины подачи листа имеет ход 650 мм . Перемещение позволяет точно задавать размер необходимой заготовки.

Электромеханическая гильотина Metal Master ETG 1315E

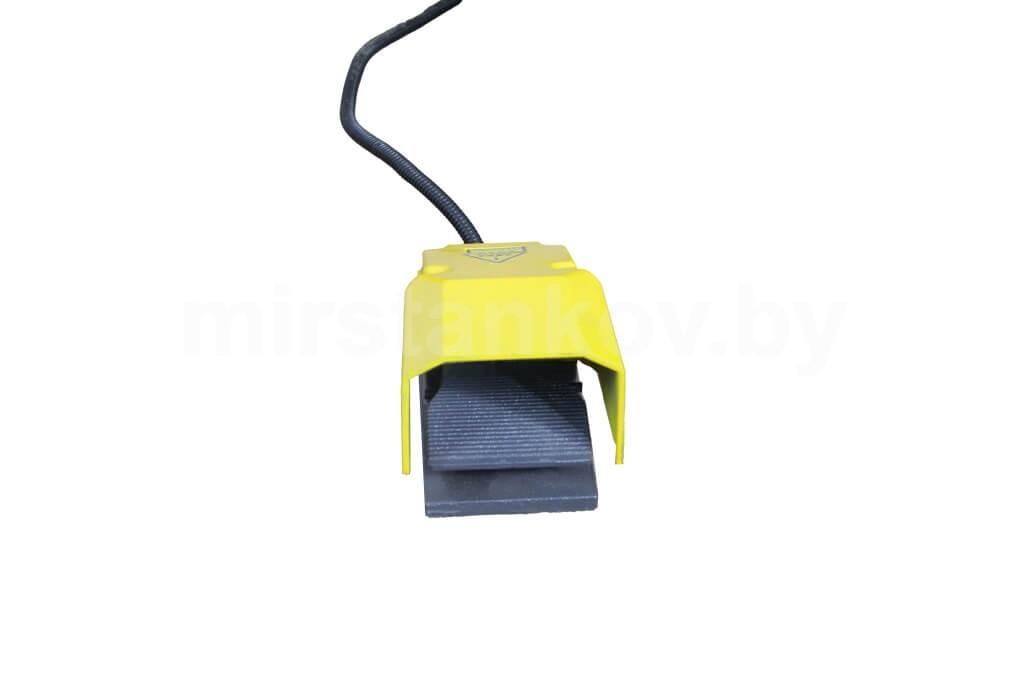

Станок оснащен переносной педалью, нажатием на которую осуществляется рез листового металла.

Электромеханическая гильотина Metal Master ETG 1315E

Электрошкаф имеет кнопку аварийного выключения, индикатор питания и переключатель на два режима резки при нажатии на ножную педаль – разовая и автоматическая.

Электромеханическая гильотина Metal Master ETG 1315E

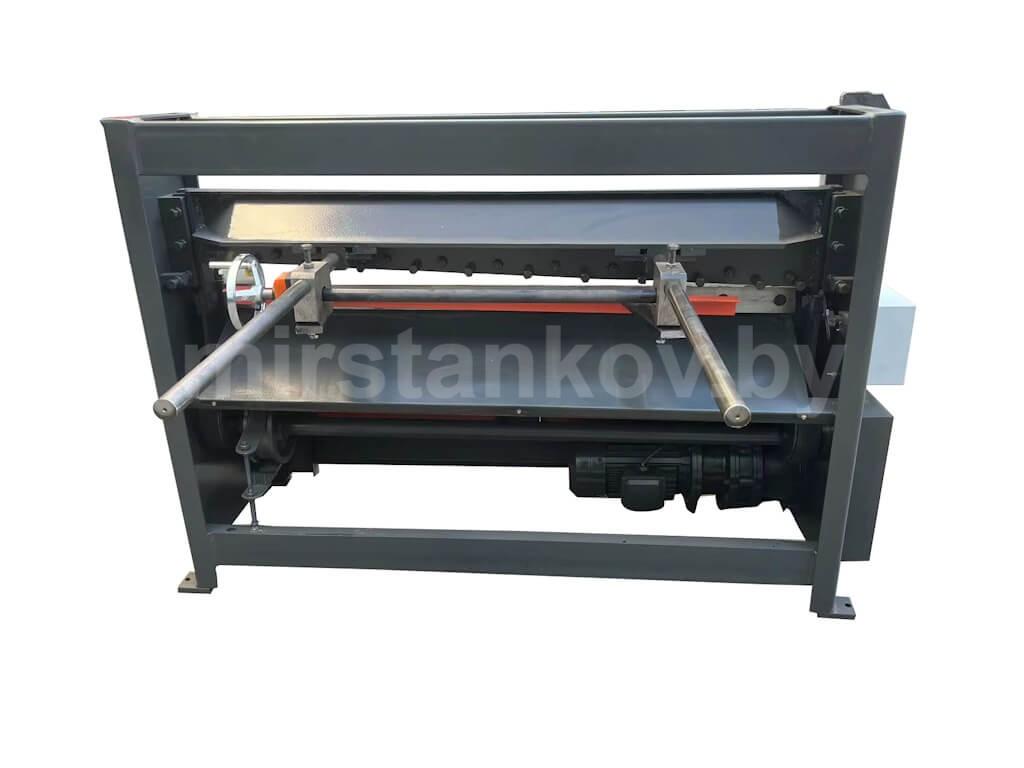

Станок оснащен двигателем мощностью 3 кВт

Электромеханическая гильотина Metal Master ETG 1315E

Регулировка основного зазора ножа– важное условие качества резки и срока эксплуатации ножа. Станок оснащен системой остановки в заданной точке, которая обеспечивает удобную и быструю регулировку зазора.

Электромеханическая гильотина Metal Master ETG 1315E

Ряд дополнительных винтов для точной регулировки на задней стороне держателя режущего инструмента используется как помощь в регулировке основного зазора.

Комплектация

  • Станок в сборе
  • Руководство на русском языке
