Описание
Характеристики
| METAL MASTER ETG 1330 | |
|---|---|
| Рабочая длина, мм | 1300 |
| Максимальная толщина листа, сталь (σв <400 МПа), мм | 3 |
| Угол реза | 2° |
| Количество ходов в минуту | 55 |
| Ограничитель глубины подачи, мм | 350 |
| Мощность двигателя, кВт | 3 |
| Габариты станка, мм | 2100х1200х1220 |
| Размеры в упаковке, мм | 2200x1320x1450 |
| Масса нетто/брутто, кг | 1350/1500 |
Преимущества
- Лезвия выполнены из высококачественной стали – 9CrSi, твердость HRC55 и имеют двухстороннюю заточку, лезвие пригодно для резки нержавеющей стали.
- Станок снабжен встроенной защитой от повреждения пальцев.
- Прижимная траверса оснащена полимерными накладками для предупреждения повреждения заготовки.
- Разметка стола позволяет более точно позиционировать лист.

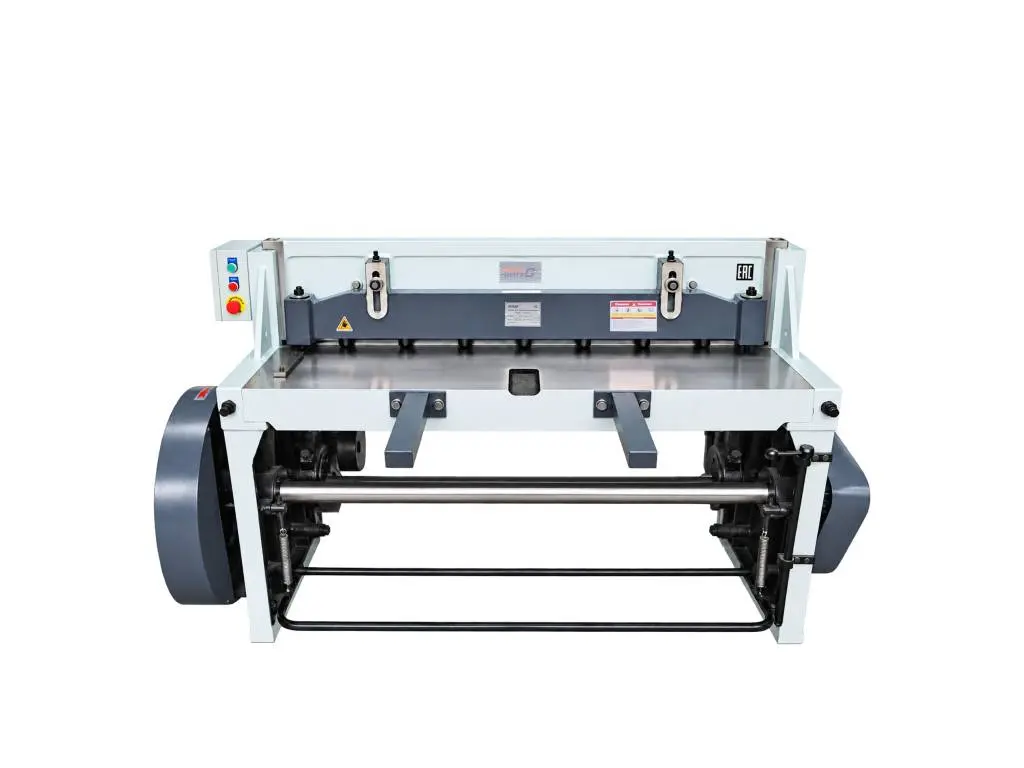

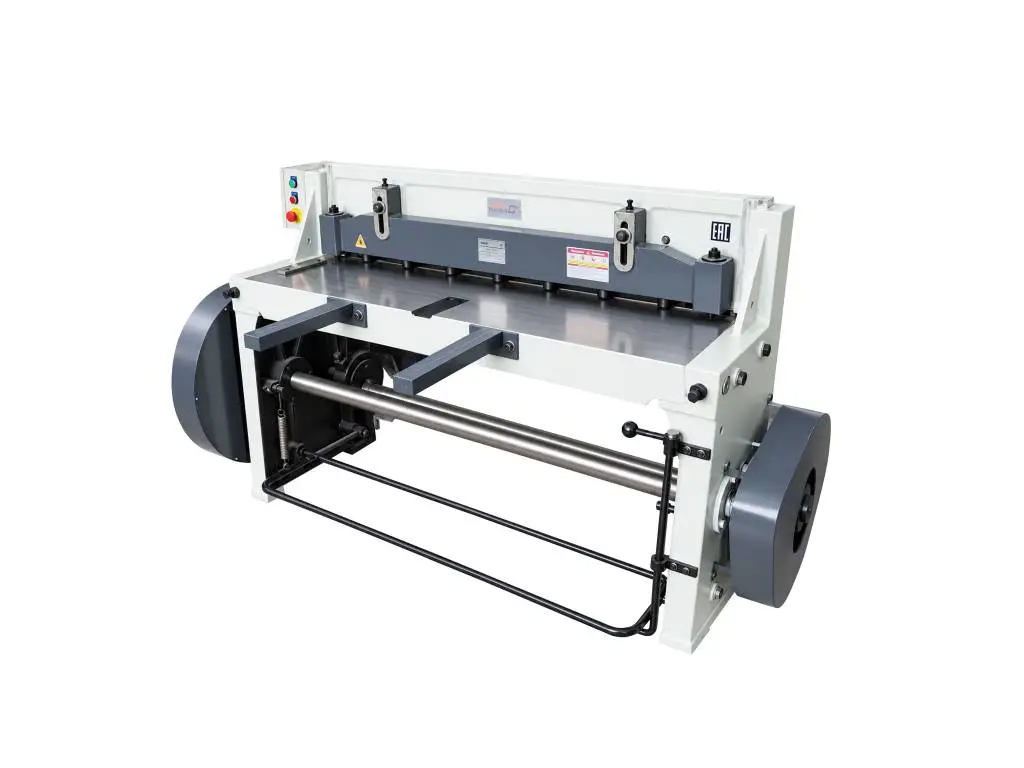

- Электромеханическая гильотина MetalMaster ETG предназначена для рубки листовой стали, алюминия, меди, пластика, картона.
Корпус станка состоит из левой стенки, правой стенки и рабочего стола (стол с нижним ножом), соединенных с помощью гаек. Левая и правая стенки, а также рабочий стол, изготовлены из серого чугуна. Нижние части стенок стянуты болтами для придания корпусу большей жесткости. Станок приводится в движение мотором на 3 кВт.
Мотор приводит в движение два малых и один большой маховик, которые передают усилие на левую и правую часть верхнего лезвия. Передача усилия происходит через направляющую рамы, поворотную муфту, две больших и малых шестерни и запорную балку.
Подача электричества контролируется нажатием переключателя On / Off. Маховик приводится в движение ременной передачей. Через вал происходит вращение шестерни (Z=17), которая приводит в движение шестерню (Z=88). При нажатии педали происходит вращение шестерен. Через два эксцентрика движение преобразуется в возвратно-поступательное. Таким образом, происходит рабочий цикл прижим-резка-подъём ножа.

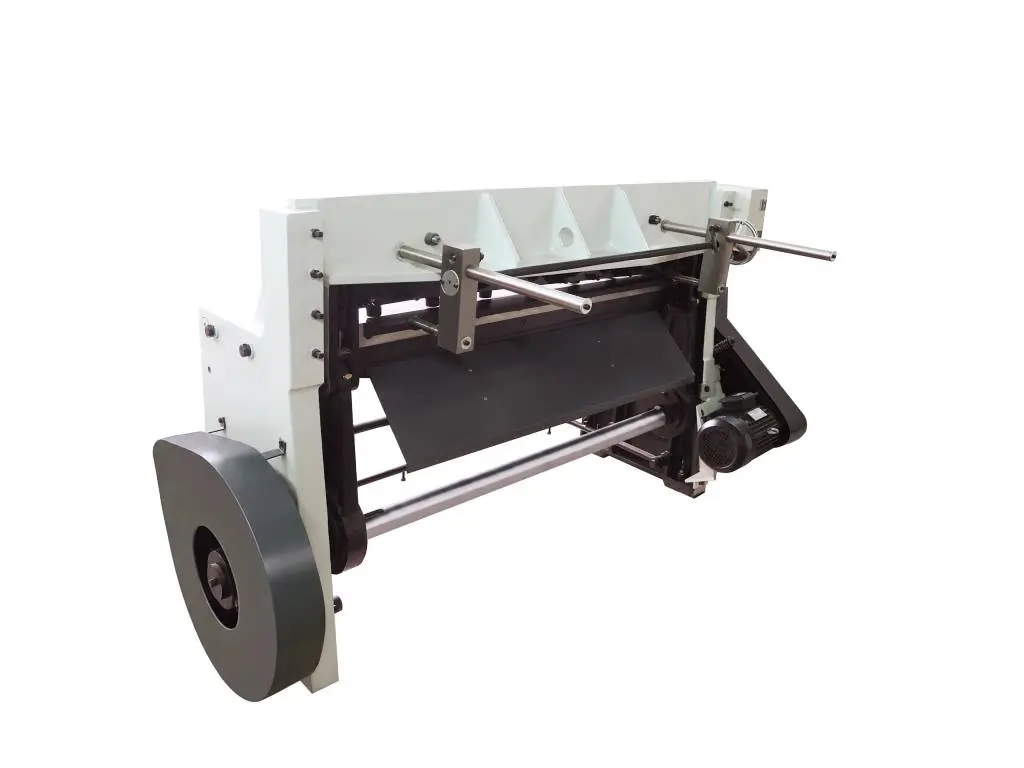

Механические ограничители подачи обеспечивают серийность изделий и высокий темп непрерывной работы.
Передний стол для комфортной подачи листа.
Ножной привод позволяет выполнять как единичный, так и серийные резы.
Комплектация
- Станок в сборе;
- Инструкция по эксплуатации.
