Описание
Характеристики
| Модель | MLC-12DR |
| Профиль |  |
| Двигатель, кВт | 1,5 |
| Напряжение, В | 380 |
| Толщина металла, мм | 0,5-1,2 |
| Макс. высота фальца, мм | 7 |
| Размеры в упаковке, мм | 1050×550×1200 |
| Масса станка нетто/брутто, кг | 210/230 |
Преимущества
- С помощью профилирующего устройства производится подготовка краев предварительно раскроенного листа к фальцевому соединению;
- Станок позволяет обрабатывать как прямые края, так и криволинейные заготовки;
- Все профили производятся без смены роликов.
- Кромкогибочное устройство
- Легкий и компактный, оснащен колесами для перемещения
- Низкий уровень шума
- Все направляющие и ролики закалены и отшлифованы.
Варианты фальцевых соединений (6 видов):
| Лежачий фальц (продольный) – применяется для производства воздуховодов прямоугольного сечения. |  |
| Питтсбургский фальц (угловой) – самый распространенный способ производства воздуховодов прямоугольного сечения, как прямых участков, так и фасонных деталей. |  |
| Одинарный стоячий фальц – используется как ответная часть питтсбургского фальца. Одинарный стоячий фальц применяют для продольного соединения картин при производстве прямоугольных воздуховодов большого сечения, придает дополнительную жесткость. |  |
| С-рейка – самый простой способ соединения прямоугольных воздуховодов, сокращение себестоимости продукции. Очень эффективна при прокладке каналов воздуховодов в узком пространстве. |  |
|
|
|

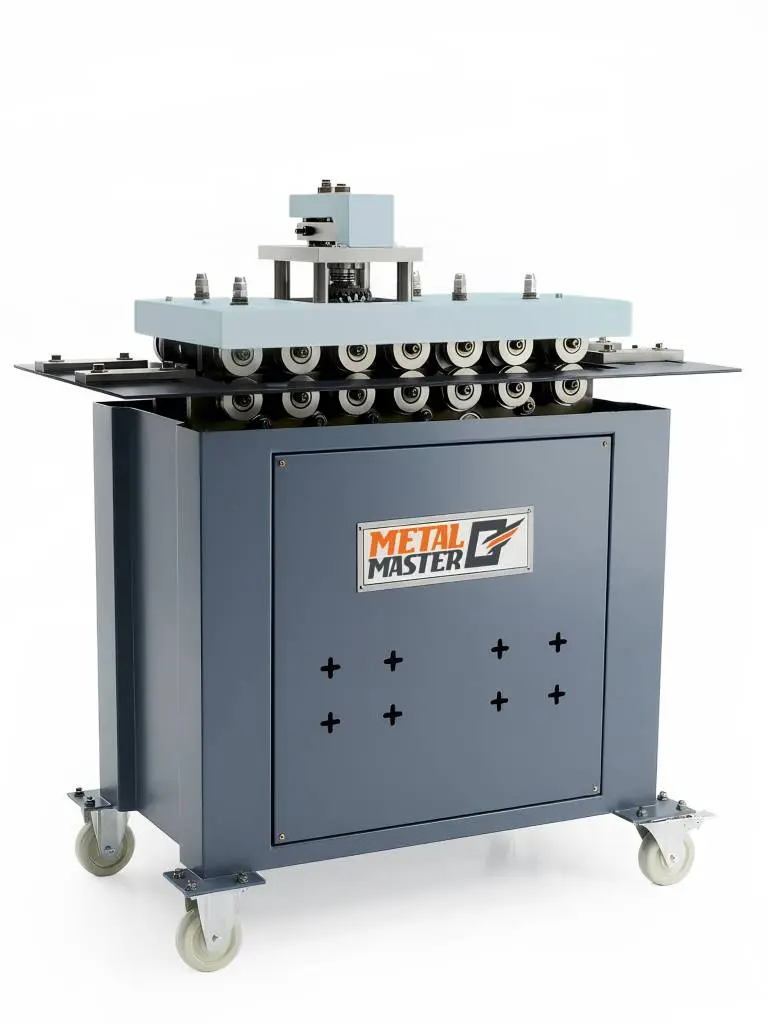

| Фальцепрокатный станок Metal Master MLC-12DR имеет надежный сварной корпус из листовой стали. На корпусе закреплена панель рабочего стола. | Фальцепрокатный блок содержит 7 пар формовочных осей и обеспечивает прокатку и формирование фальца на металлическом листе. Каждая ось состоит из комплекта зубчатых колес и трех роликов. |
|
|
|
| В верхней части станка установлена обжимная головка, позволяющая выполнять отбортовку прямоугольных кромок заготовки для формирования угловых соединений. | Регулировка зазора между верхними и нижними формовочными роликами производится в соответствии с толщиной обрабатываемого материала с помощью специальной системы. Система регулировки зазора включает двусторонний штифт, нажимной винт с гайкой и тарельчатую пружину. |
|
|
|
| Подающие пластины позволяют регулировать положение заготовки относительно роликов в зависимости от ширины листа и типа формируемого фальца. Пластины имеют поперечное перемещение. | |
|
|
|
| Станок MLC-12DR оснащен надежным двигателем мощностью 1,5 кВт и тумблерным выключателем. | |
|
|
|
| Для мобильного перемещения по производственной площадке станок оснащен колесами рояльного типа. | |
Двигатель имеет мощность 1,5 кВт, что позволяет прокатывать материал толщиной до 1,2 мм.
На ролики нанесены зубцы, что предотвращает проскальзывание материала. Это позволяет заготовке равномерно проходить вальцовку и сохранять заданную траекторию.
Вращения роликам передается через ременную передачу от двигателя. На станке установлено два клиновых ремня, которые вращают шкив и главный вал. От главного вала равномерное вращение роликов передается по средствам зубчатой передачи, что гарантирует отсутствие люфтов и проскальзывания. Все оси вращения установлены в подшипниках. Все конструкторские решения позволяют станку делать качественные изделия, работать с минимальным уровнем шума и долгим сроком эксплуатации.
Фальцепрокатный станок устанавливается на колесики. Это позволяет с легкостью перемещать оборудование по цеху. Также предусмотрены стопора, которые обеспечивают устойчивость станка во время работы.
Фальцепрокатывающий станок MLC-12DR оснащен дополнительным устройством позволяющим делать отбортовку 90 градусов на изделиях имеющих внутренний и наружный радиус.
Данное устройство жестко крепится к станку и вращение передается по средствам конической передачи.
