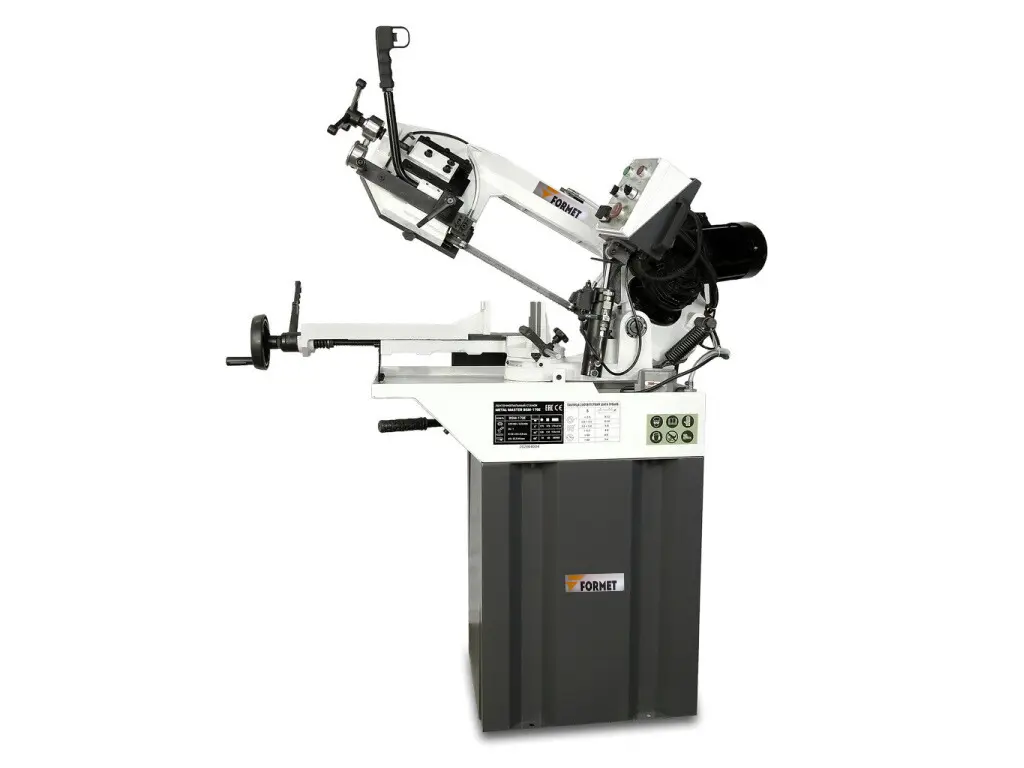

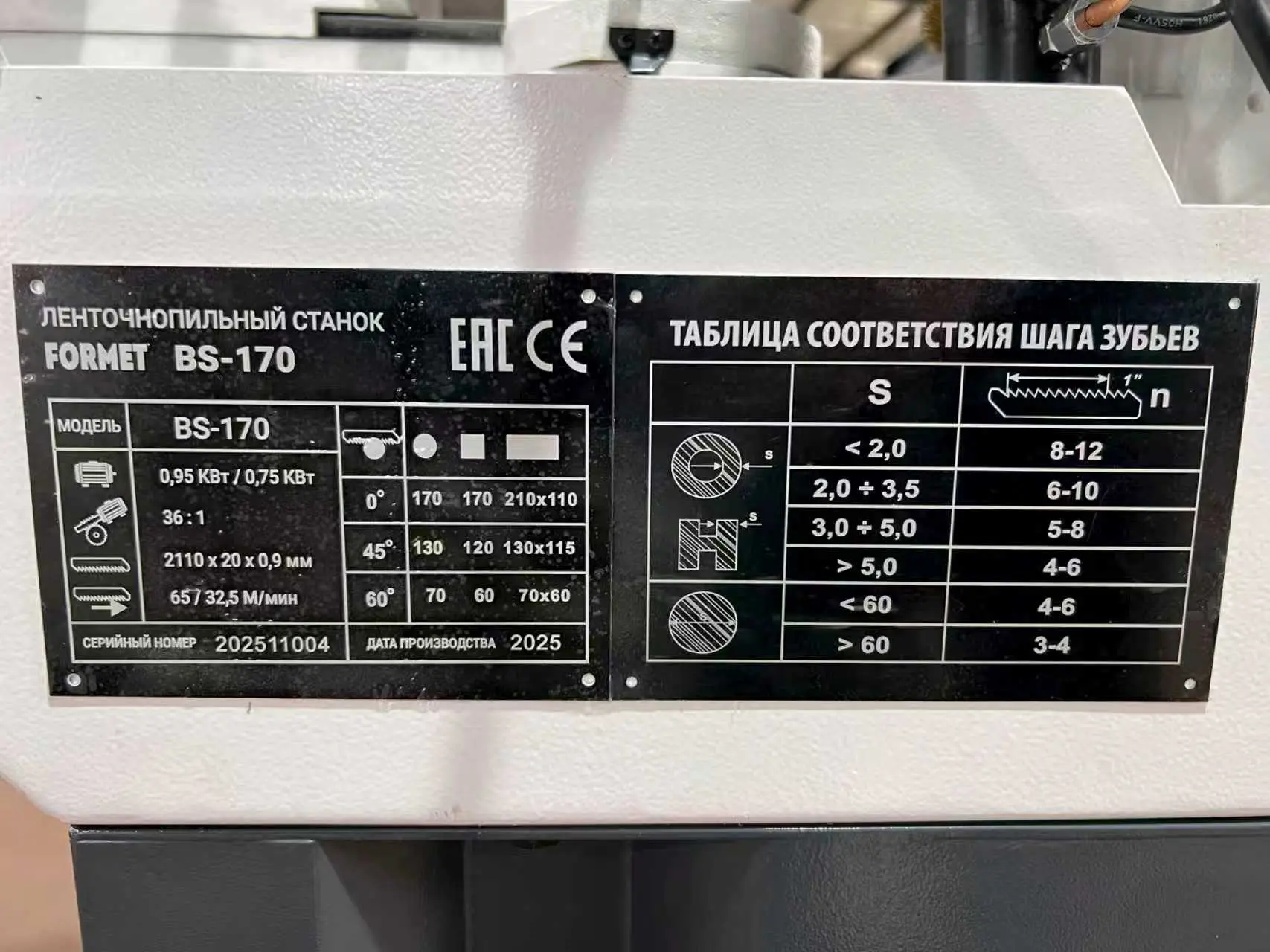

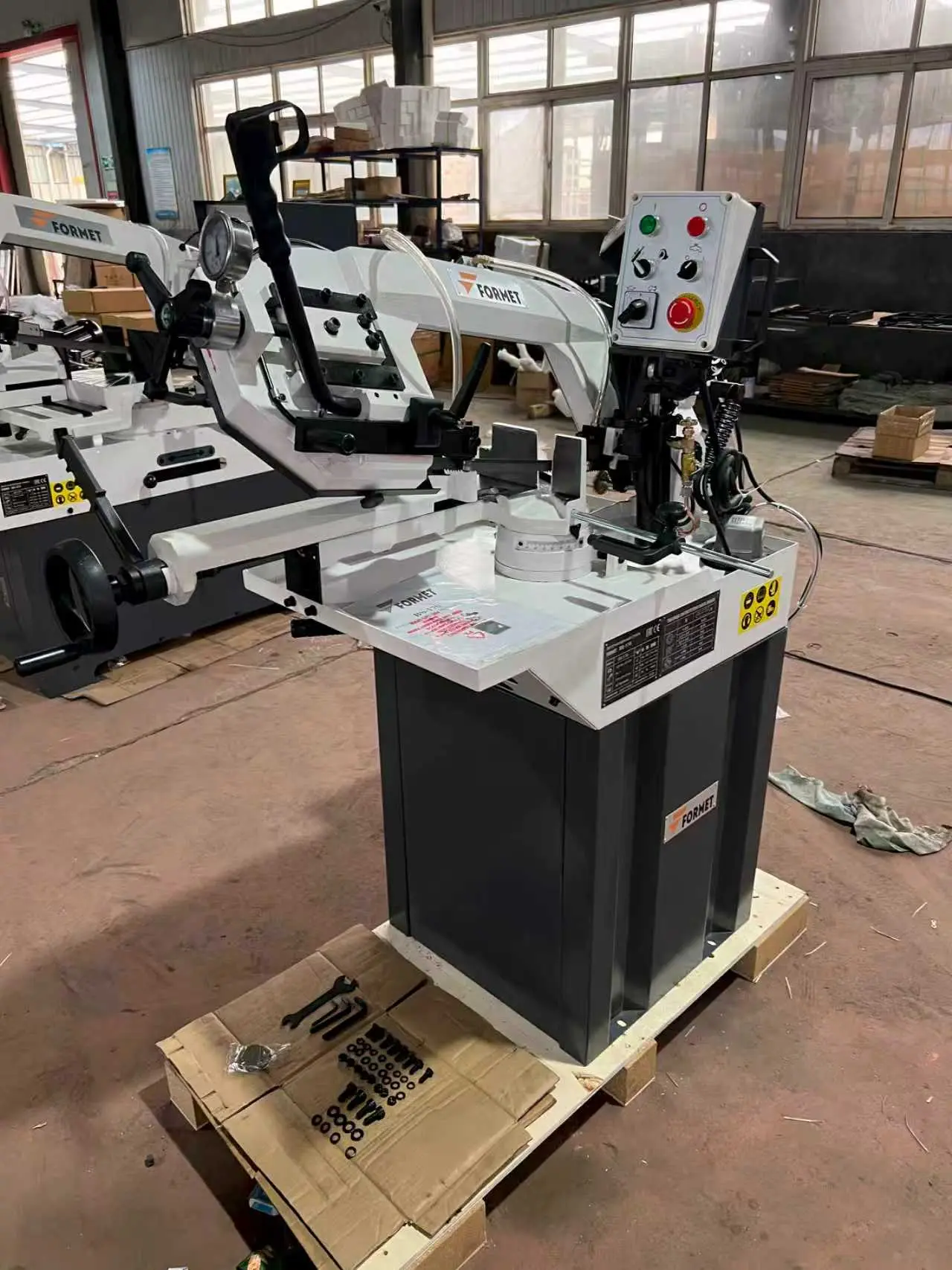

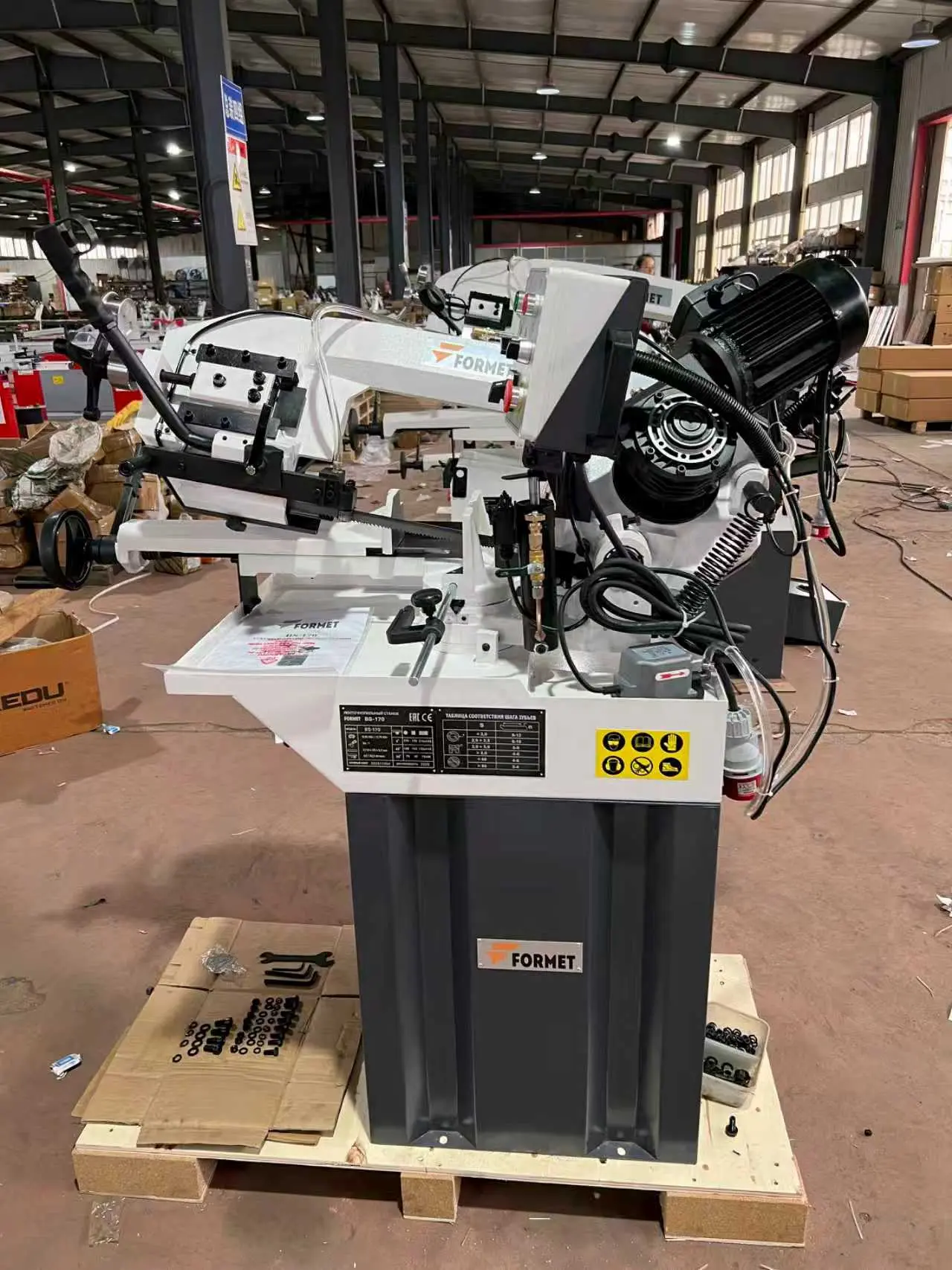

Ленточнопильный станок FORMET BS-170 |
||
| Напряжение, B | 380 | |
| Мощность двигателя, кВт | 0,75/0,95 | |
| Резание заготовки под углом, град | 90/60/45 | |
| Скорость реза, м/мин | 32,5/65 | |
| Размеры ленточного полотна, мм | 2110 x 20 x 0,9 | |
| Высота стола, мм | 890 | |
| Диаметр шкивов, мм | 260 | |
| Длина бокового упора, мм | 290 | |
| Объем встроенного бака СОЖ, л | 12 | |
|
Режущая способность |
||||||
|---|---|---|---|---|---|---|
| 90° (мм) |  |
170 |  |
170 |  |
210×110 |
| 60° (мм) | 70 | 60 | 70×60 | |||
| 45° (мм) | 130 | 120 | 130×115 | |||
| Габариты станка (Д×Ш×В), мм | 1200×1500×1700 | |||||
| Габариты станка в упаковке (Д×Ш×В), мм | 1150×560×930 | |||||
| Масса станка (нетто/брутто), кг | 141/168 | |||||
Преимущества
- Ленточнопильный станок FORMET BS-170 позволяет распиливать заготовки диаметром до 170 мм.
- Ленточнопильный станок по металлу обладает возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
- Режущий инструмент – кольцевое сварное ленточное полотно, размером 2110 x 20 x 0,9 мм. Пила оснащена тензометром (шкалой для контроля натяжения полотна), что позволяет без труда поддерживать оптимальную силу натяжения ленточного полотна .
- Скорость опускания пильной рамы регулируется гидравлическим механизмом (перепускным гидроцилиндром), что позволяет точно подобрать режим обработки.
- Данная модель оснащена стационарными ручными тисками с механизмом быстрой фиксации, для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется с помощью маховика и рычага быстрой доводки, подача заготовки производится вручную.
- Основание ленточнопильного станка изготовлено из чугуна, что обеспечивает необходимую жесткость конструкции, а также позволяет гасить часть вибраций, которые неизбежно возникают в процессе работы ленточной пилы.
- Направляющая полотна имеет возможность регулировки положения в зависимости от ширины заготовки.
- В движение полотно приводится мотор-редуктором с асинхронным двухскоростным двигателем мощностью 0,95 КВт. Он позволяет реализовать две скорости резания 32,5 м/мин (для резки металлопроката различного типоразмера) и 65 м/мин (для резки пластмасс, тонкостенных металлических профилей и т.д.). Тумблер переключения скоростей находится на панели управления.
- Ленточнопильный станок оснащен системой подачи смазочно-охлаждающей жидкости (СОЖ), которая обеспечивает охлаждение и смазку, продлевая срок службы режущего полотна.
- Максимальная функциональность и оптимальное соотношение цена/качество в своем классе.

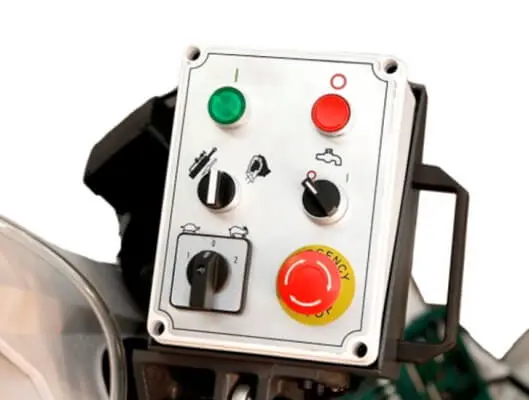

Панель управления содержит: кнопки включения и выключения станка, выбор режима и скорости реза, переключатель СОЖ, кнопка аварийной остановки.

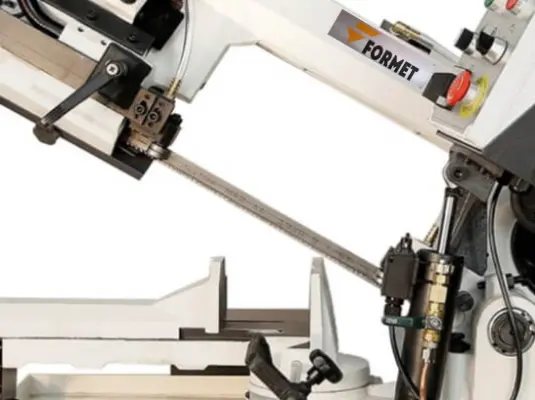

Станок оснащен поворотной пильной рамой с возможностью поворота 0°…+45°…+60°.

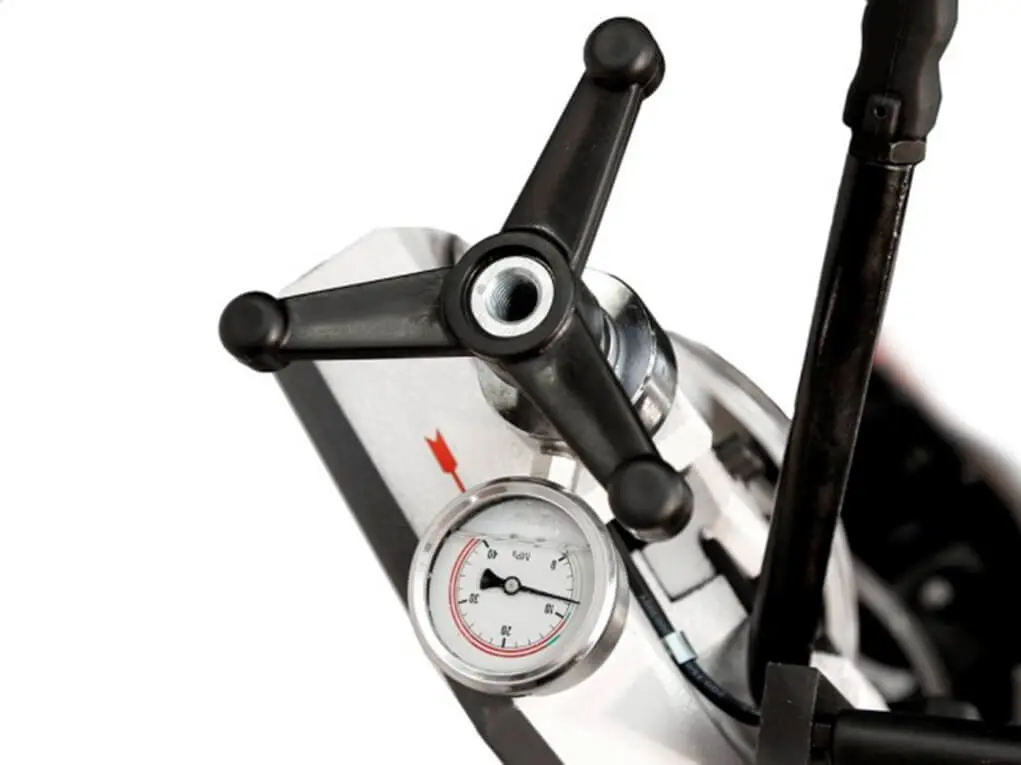

Датчик контроля натяжения полотна – тензометр. Полотно натягивается вручную.

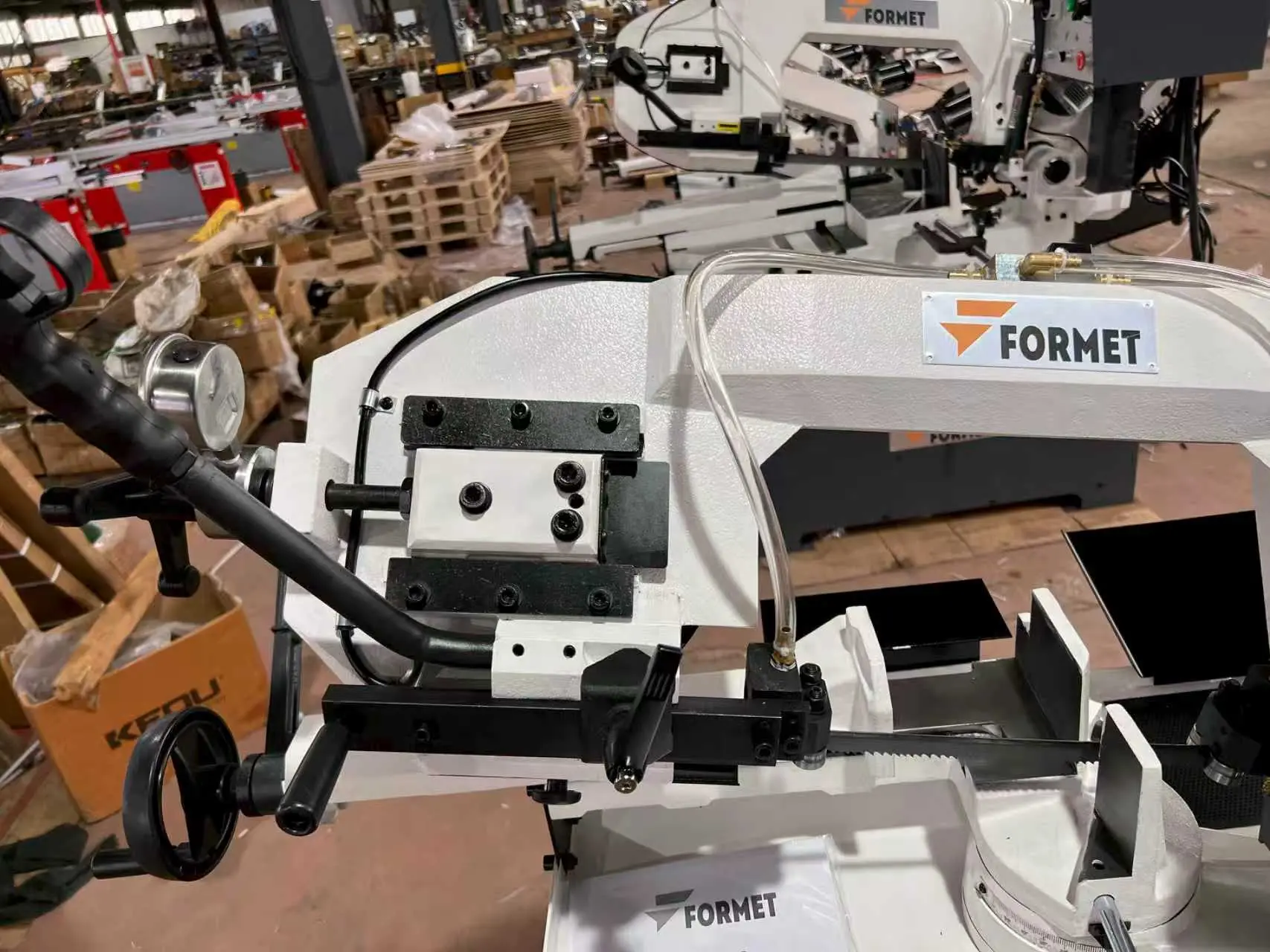

Перпендикулярность полотна обеспечивается за счет направляющих с роликовыми подшипниками. Вылет можно изменять под размеры заготовки.

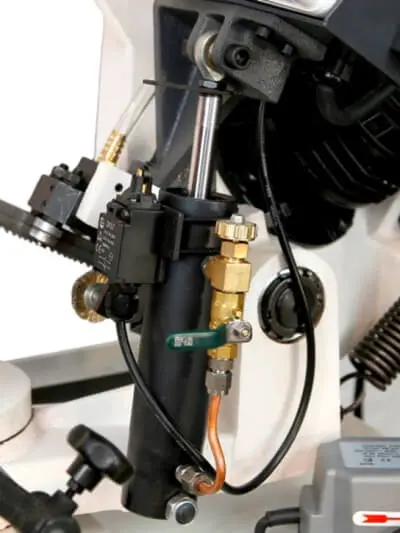

Гидроцилиндр опускания пильной рамы. Опускание рамы осуществляется под собственным весом. Скорость опускания регулируется дросселем расположенным на гидроцилиндре. Подъем осуществляется вручную.

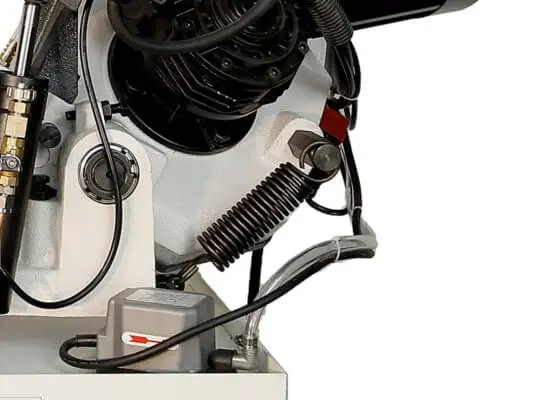

Компенсирующая пружина для облегчения подъема рамы.
Станок оснащен системой СОЖ.
Быстрозажимные тиски для надежного крепления заготовки. Они приводятся в движение маховиком и оснащены рычагом быстрой доводки.
Боковой мерный упор для быстрой нарезки в размер.
Литая чугунная рама гарантирует жесткость станка и долговечную работу.
Комплектация
- Станок в сборе;
- Биметаллическое ленточное полотно;
- Руководство по эксплуатации.
