Описание
Характеристики
|

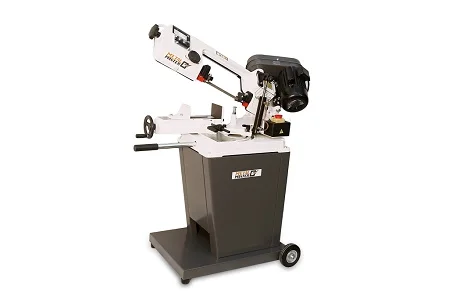

Metal Master BSM-128HDR |
|
| Питание | 220 В |
| Мощность двигателя | 550 Вт |
| Скорость резания | 3 скорости; 20-29-50 м/мин |
| Размеры ленточного полотна | 1638 x 13 x 0,6 мм |
| Резание заготовки под углом | ±90/60/45 град |
|
Режущая способность |
||||
| 90° |  |
128 мм |  |
128х150 мм |
| 60° | 44 мм | 44х56 мм | ||
| 45° | 95 мм | 75х95 мм | ||
| Размеры станка (ДxШxВ) |
960 x 540 x 610 мм |
|||
| Вес (брутто/нетто) |
85 / 104 кг |
|||

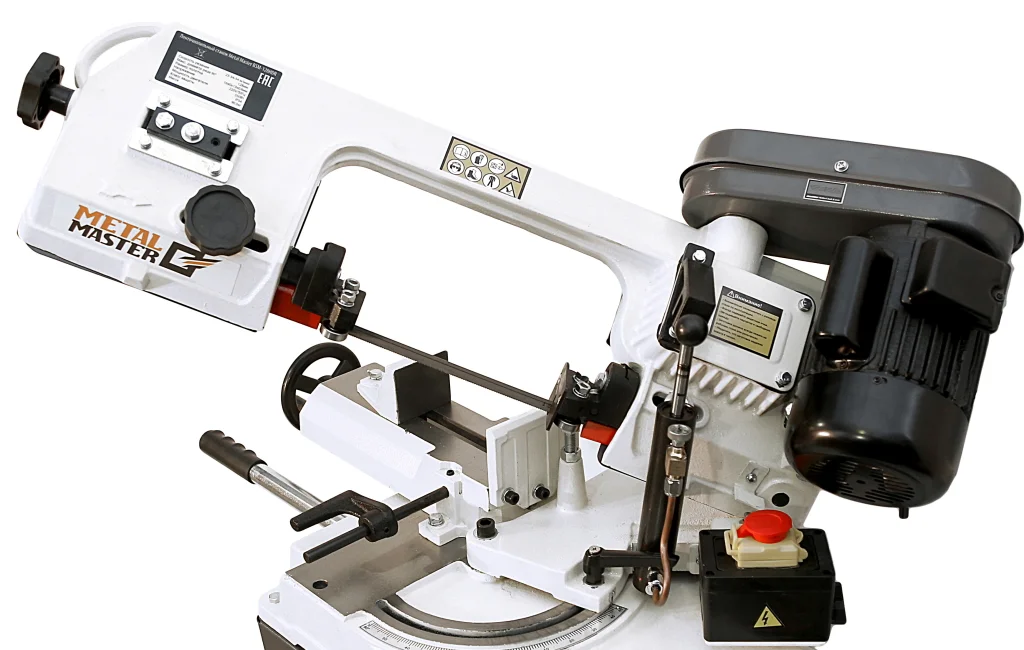

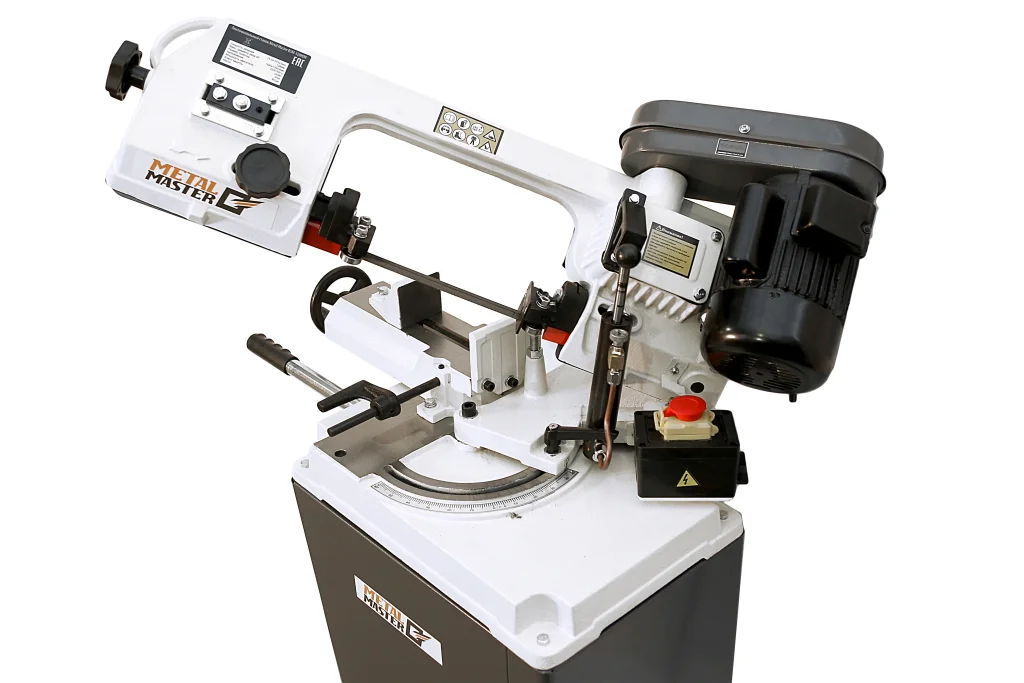

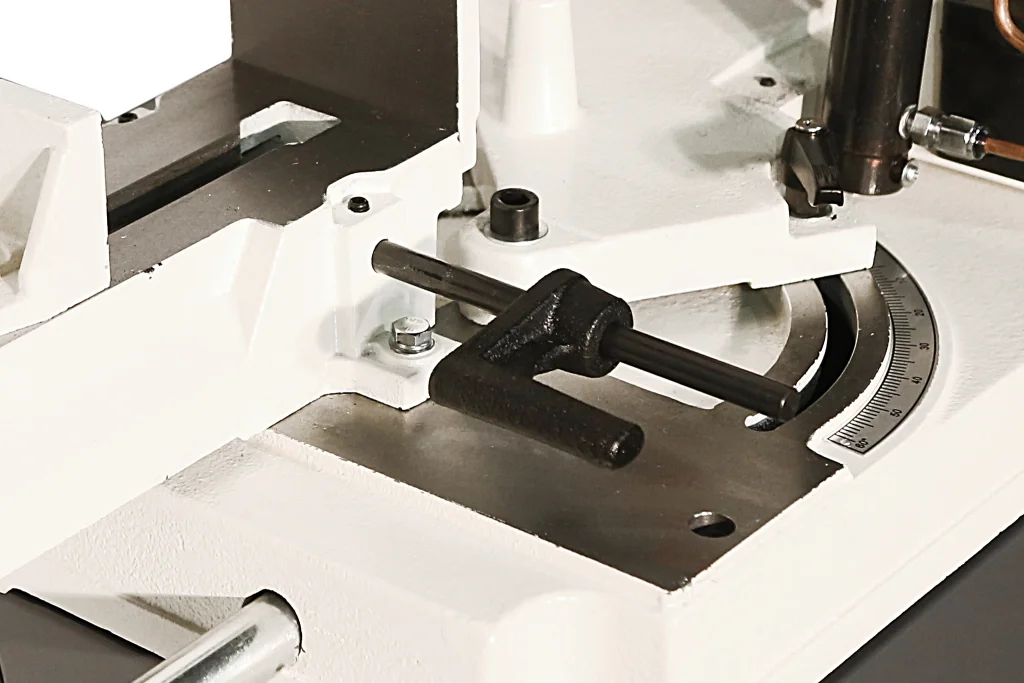

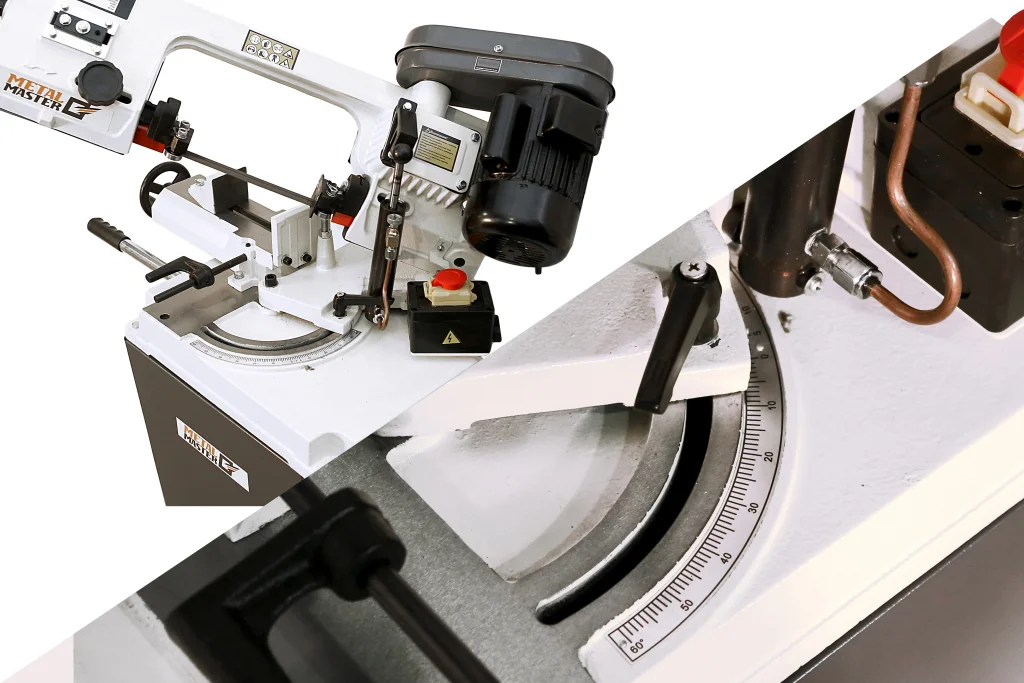

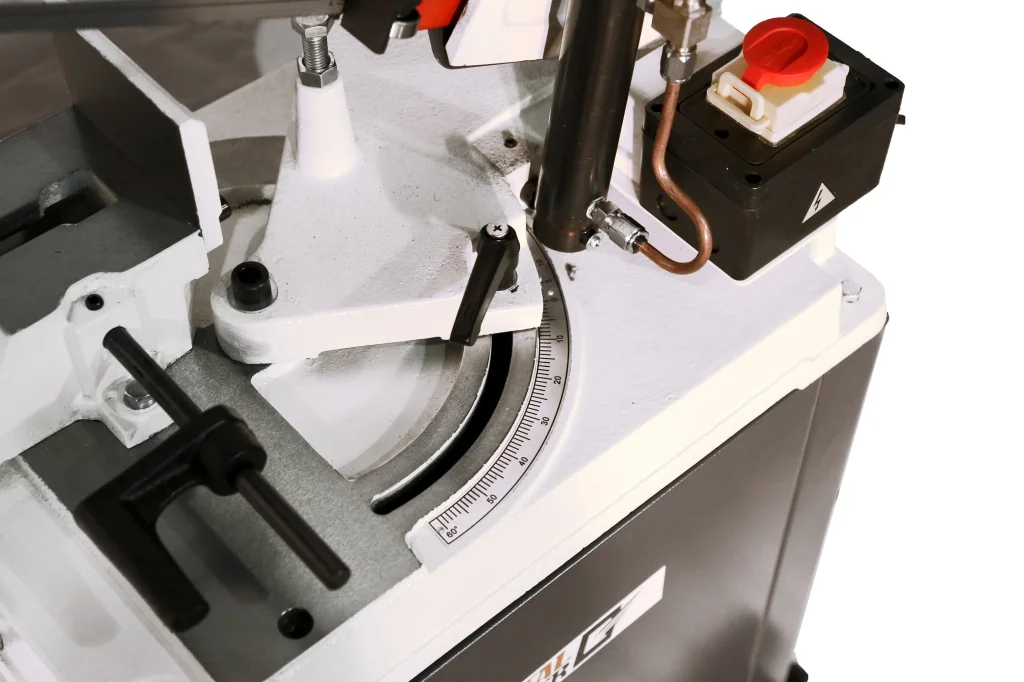

Metal Master BSM 128 имеет возможность поворота пильной рамы на угол 90° ;60° ; 45° Макс. диаметр заготовки при 45 градусах составляет 95мм, прямоугольник 75х95 мм. Рама отлита из серого чугуна, что позволяет обеспечить необходимую жесткость конструкции и гасить вибрации, возникающие при работе станка. Чтобы повернуть раму необходимо для начала ослабить данный рычаг.

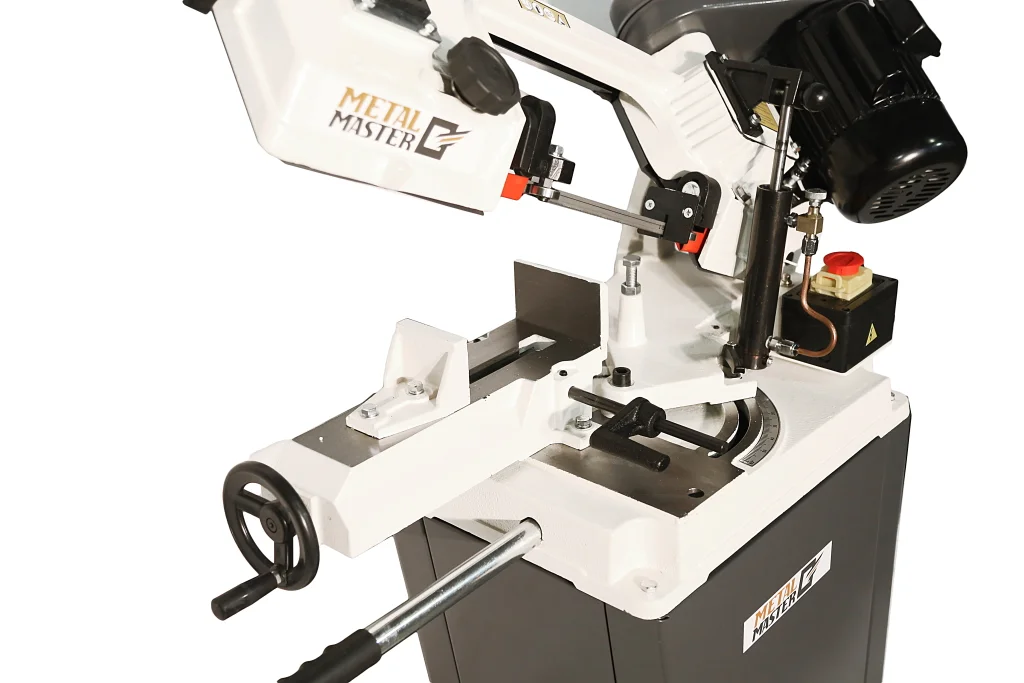

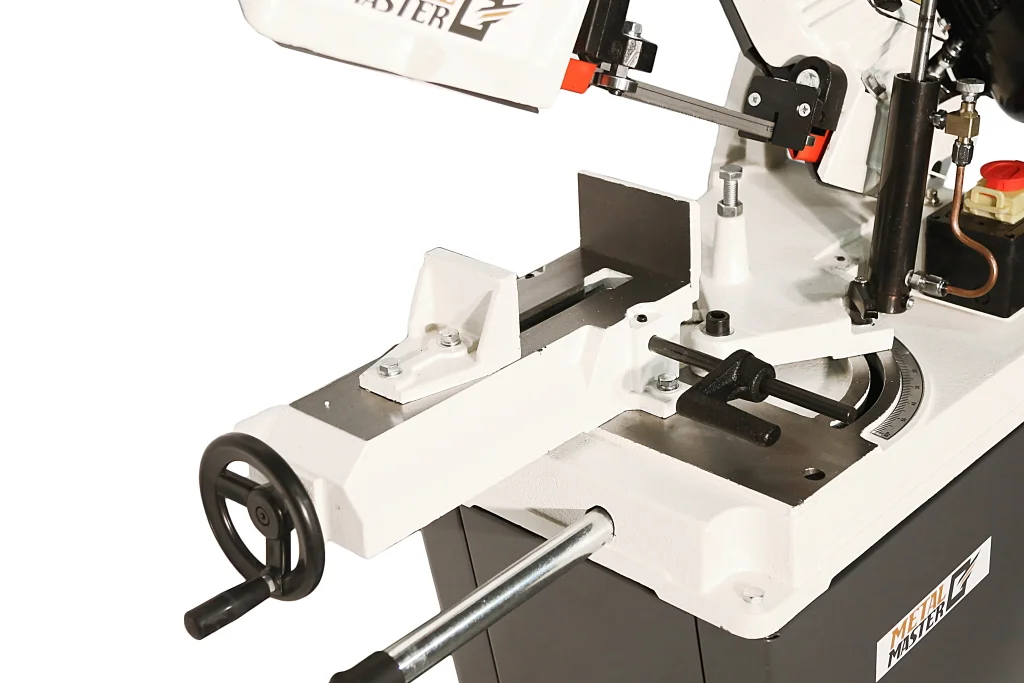

За надежное закрепление заготовки на станке отвечают механические тиски. Они приводятся в движение маховиком и надежно фиксируют заготовку. Губка тисков имеет рифленую поверхность, что препятствует самопроизвольному смещению заготовки при распиле.

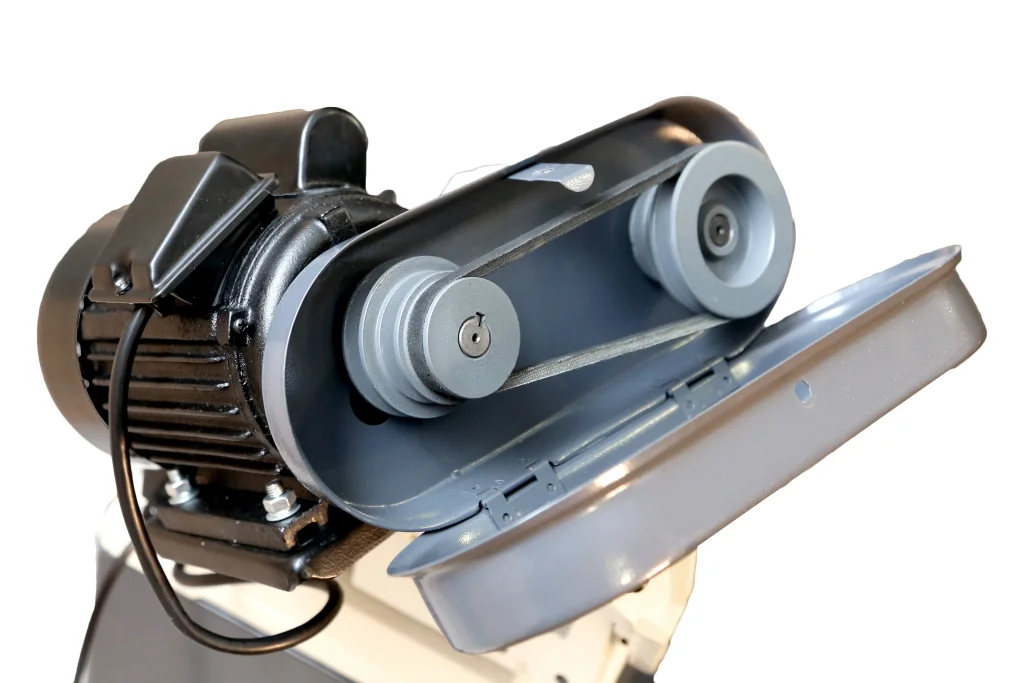

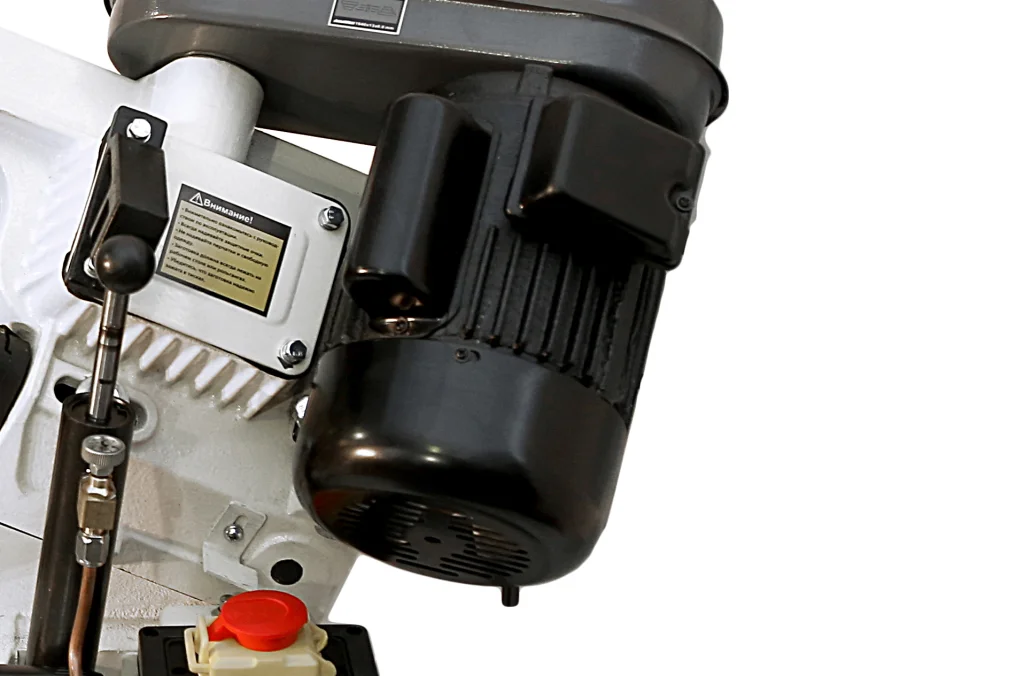

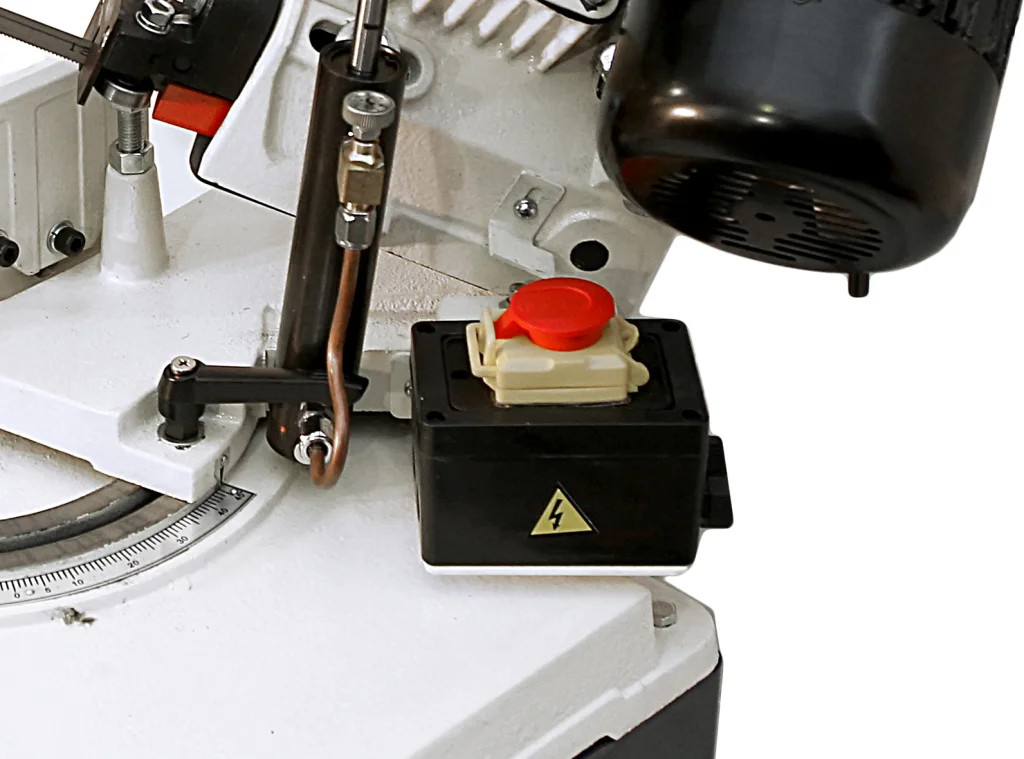

Система гидроразгрузки. Трехфазный двигатель с клиноременным приводом, питание от 220В. На станке установлен конденсатор, который разделяет фазу, что даёт возможность работать от 220В.

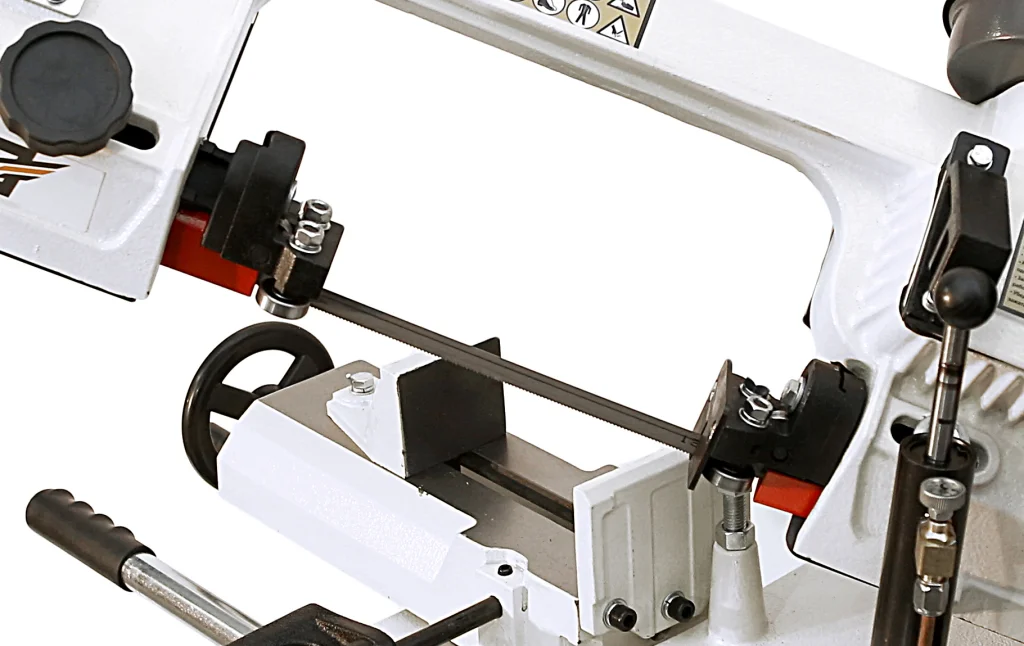

Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены подшипники. Вылет направляющих можно изменять под размеры заготовки.
Боковой упор позволяет быстро выставить заготовку на нужный размер и получать детали с высокой степенью повторяемости.

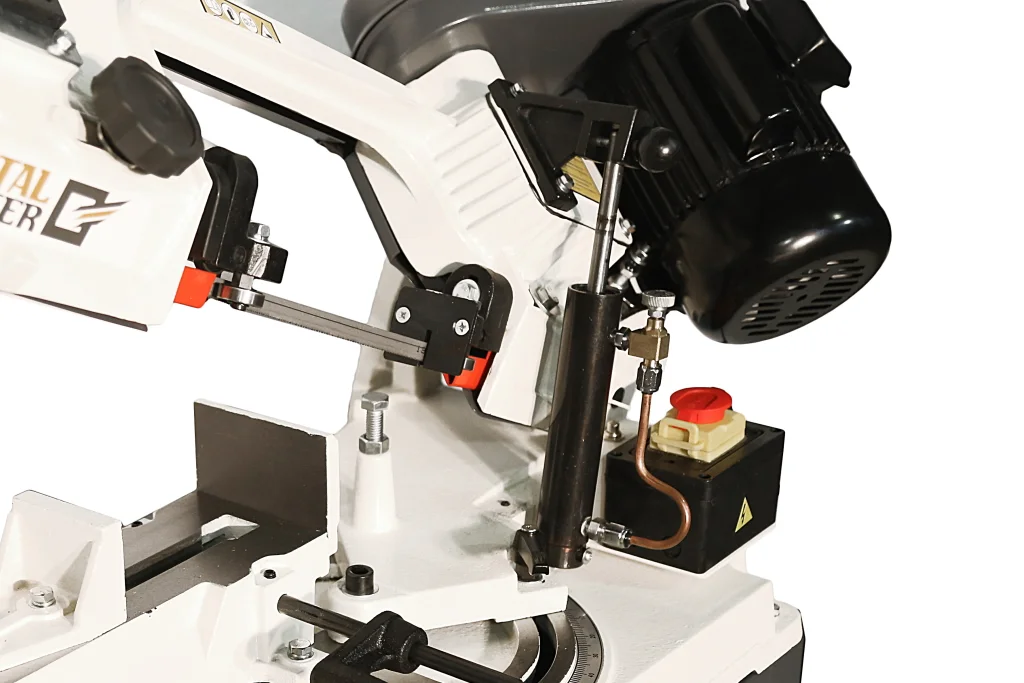

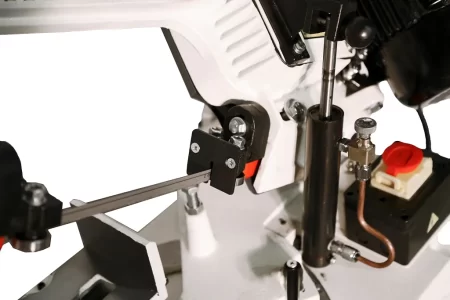

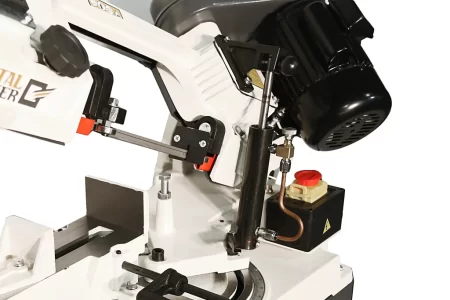

Пильная рама поднимается вручную, а опускается за счет гидроразгрузки. Скорость опускания регулируется с помощью вентиля, расположенного на гидроцилиндре.
Легкость подъема рамы обеспечена за счет компенсирующей пружины.

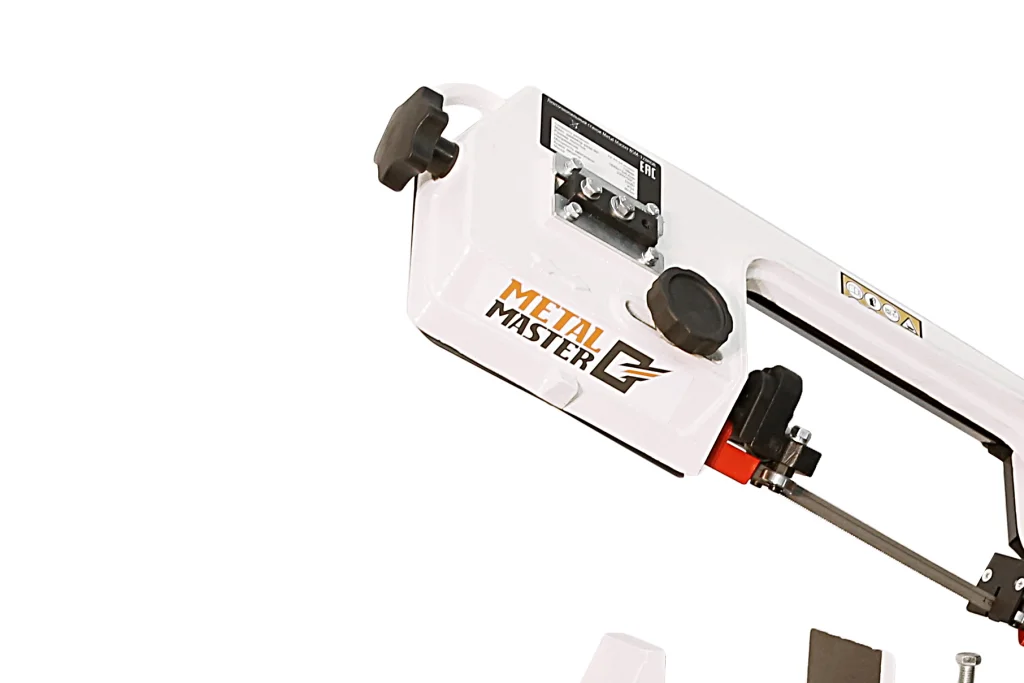

Полотно натягивается вручную, с помощью динамометрического винта.
Преимущества
- Существенное снижение производственной потери материала
- Быстрый и качественный распил заготовок большого диаметра
- Процесс резки (опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе
- Скорость опускания пильной рамы, регулируется гидравликой
- Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную.
- Толщина полотна у рассматриваемого станка значительно меньше, чем у круглой или рамной пилы.
- Благодаря вариантам скорости резания вы можете осуществлять учёт формы и дефектов материала, что положительно влияет на качество распилки обрабатываемых заготовок.
Комплектация
- Станок в сборке;
- Биметаллическое ленточное полотно;
- Инструкция.
