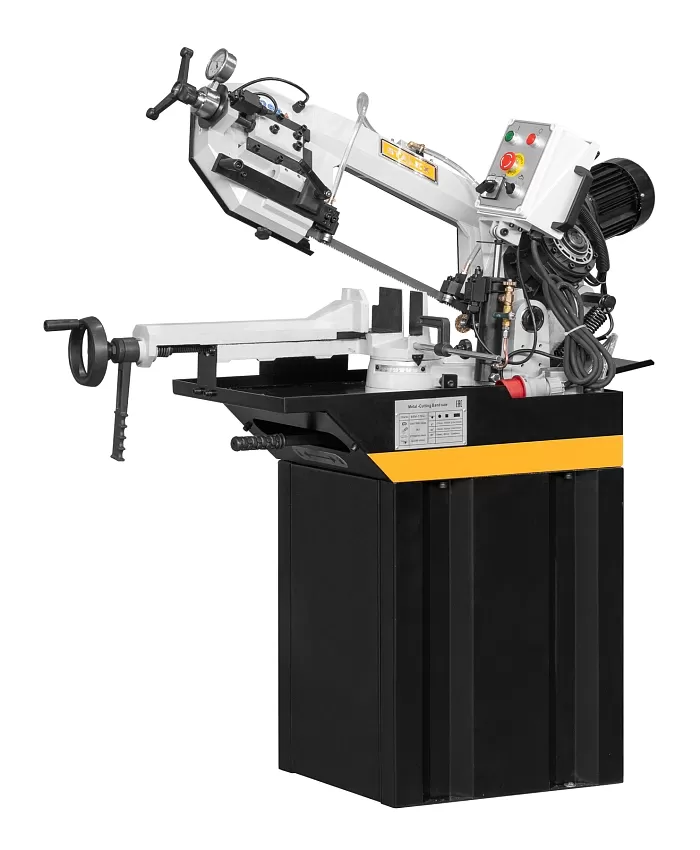

Stalex BSМ-170G |
||||
| Мощность двигателя |
0.95 кВт. (3-х фазный, 380 вольт) |
|||
| Двигатель СОЖ |
0,045 кВт. (220 вольт) |
|||
| Привод |
зубчатый |
|||
| Скорость резания |
32.5/65 м/мин |
|||
| Рабочая зона |
+90° |
+30° |
+45° |
+60° |
 |
170 |
150 |
130 |
70 |
 |
170 |
140 |
110 |
60 |
 |
170×210 |
140×140 |
110×110 |
60×60 |
| Передаточное отношение
|
36:1
|
|||
| Угол разворота рамы |
|
|||
| Диаметр шкивов |
Ø 260 мм |
|||
| Размер полотна |
20х0,9х2110 мм |
|||
| Рабочая высота станка |
890 мм |
|||
| Подача пильной рамы |
собственный вес с гидрорегулировкой |
|||
| Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
|||
| Объём бака СОЖ |
12 л |
|||
| Упаковка |
фанерный ящик, отгружается одним местом 1150х560х930 мм станок и тумба/подставка поставляется в одном ящике |
|||
| Габариты станка (ДхШхВ) |
1200х1500х1700 мм |
|||
| Масса нетто/брутто |
141/168 кг |
|||
| Производство |
Китай |
|||
| Гарантия |
1 год |
|||
Преимущества
• Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров
• Точность движения ленты обеспечивается за счет роликовых подшипников
• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Комплектация
• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и рычагом быстрой доводки
• Трёх лучевой маховик механического натяжения ленты
• Датчик контроля натяжения полотна – тензометр
• Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка)
• Мерный упор 290 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42
