Станок токарный METAL MASTER MASTERTURN 2550G

8 983 BYN

Metal Master MasterTurn 2550G – это настольный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

Описание

Характеристики

METAL MASTER MASTERTURN 2550G
Макс. диаметр обработки над станиной, мм 250
Расстояние между центрами, мм 500
Макс. диаметр обработки над суппортом, мм 150
Диаметр сквозного отверстия шпинделя, мм 26
Диаметр 3-х кулачкового патрона, мм 125
Конус шпинделя No.4
Ширина станины, мм 140
Макс. ход поперечной салазки суппорта, мм 170
Макс. ход верхней салазки суппорта, мм 60
Диапазон нарезаемых метрических резьб, мм 0.25~2.5 / 15 видов
Диапазон нарезаемых дюймовых резьб, ниток на дюйм 12~96 / 9 видов
Диапазон автоматической продольной подачи, мм/об 0.035~0.375
Диапазон автоматической поперечной подачи, мм/об 0.018~0.188
Макс. ход пиноли задней бабки, мм 80
Конус пиноли задней бабки No.3
Количество передач 12
Диапазон скоростей шпинделя, об/мин 80~1600
Макс. сечение резца, мм 16х16
Мощность двигателя 750 Вт/ 220 В/ 50 Гц
Вес нетто/брутто, кг 160/180
Габаритные размеры станка (ДхШхВ), мм 1070х570х420
Габаритные размеры упаковки (ДхШхВ), мм 1200х610х670

Преимущества

  • Наличие полноценной коробки резьб и подач;
  • Автоматическая продольная и поперечная подача;
  • Переключение скоростей осуществляется с помощью коробки передач;
  • Наличие металлических шестерен гитары зубчатых колес;
  • Наличие быстрозажимного эксцентрикового механизма задней бабки;
  • Высокая износостойкость направляющих станины, прошедших процесс закалки ТВЧ и имеющих твердость 48-52 HRC;
  • Станок оснащен двигателем мощностью 0,75 кВт.

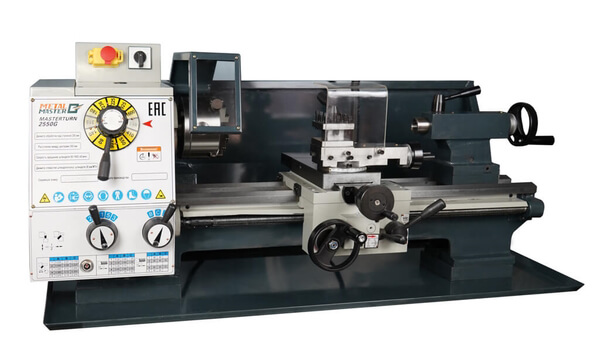

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н».

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

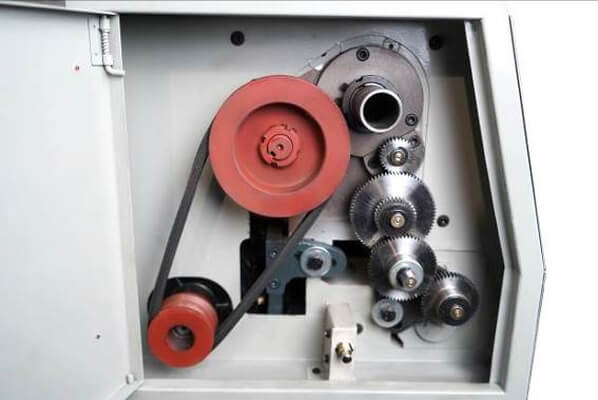

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Данную модель выгодно отличает наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

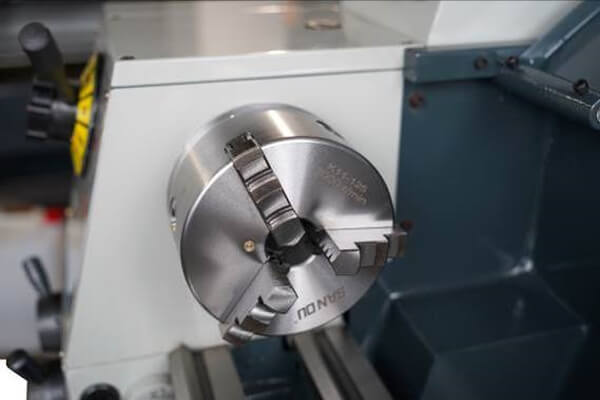

Модель оснащена трехкулачковым патроном диаметром 125 мм с обратными кулачками в комплекте.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

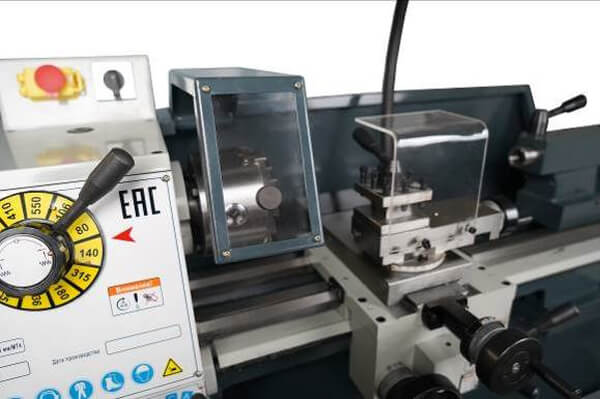

Трехкулачковый патрон и резцедержатель 16х16 мм оснащены защитными кожухами. Также станок оснащен задним защитным кожухом. Кожух патрона оснащен концевым выключателем.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

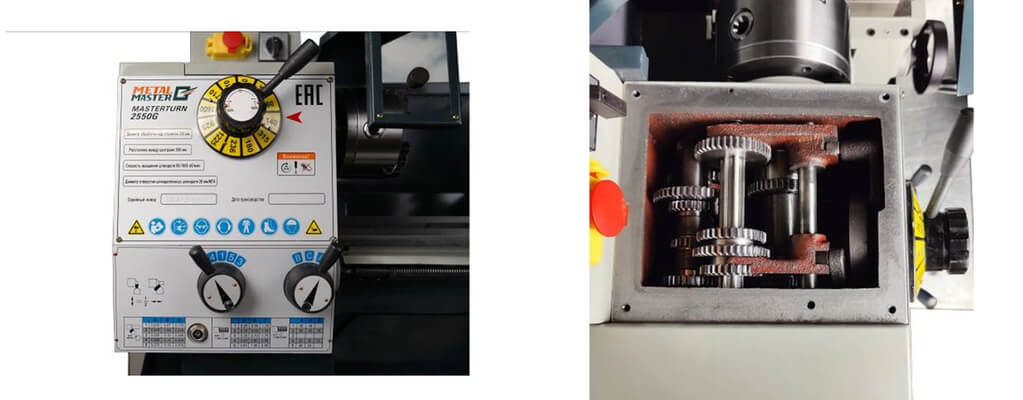

12 ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

Внутренний диаметр отверстия шпинделя составляет 26 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

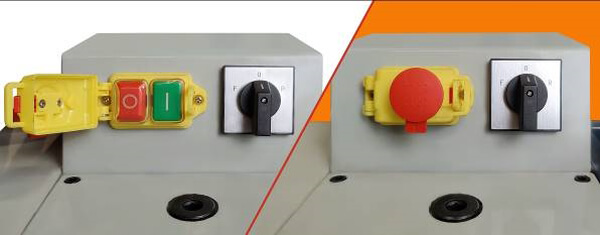

В верхней части передней бабки имеются переключатель направления вращения шпинделя, кнопки включения и выключения станка, которые могут быть использованы в качестве аварийного выключателя.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

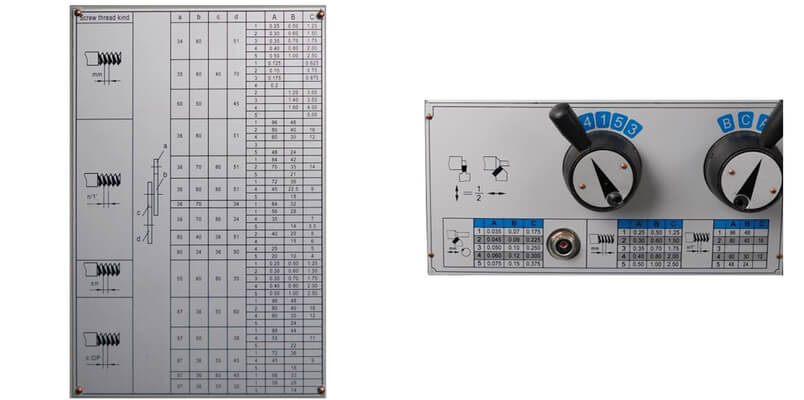

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

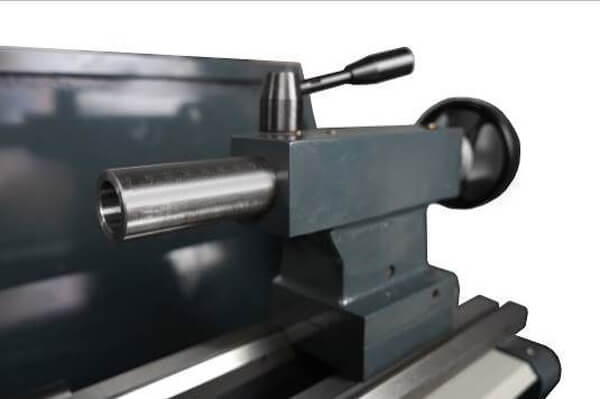

Вылет пиноли задней бабки – 80 мм. Диаметр пиноли составляет 35 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

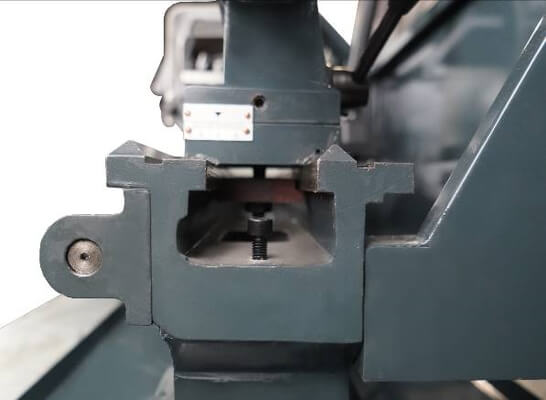

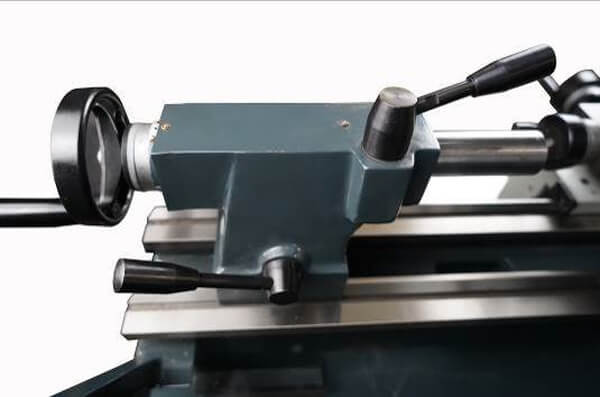

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

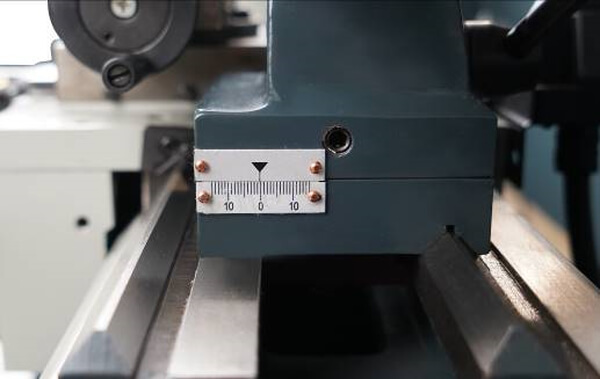

Поперечное перемещение задней бабки составляет ± 10 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

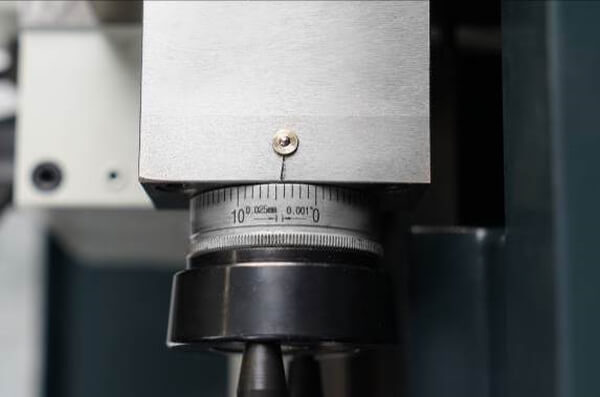

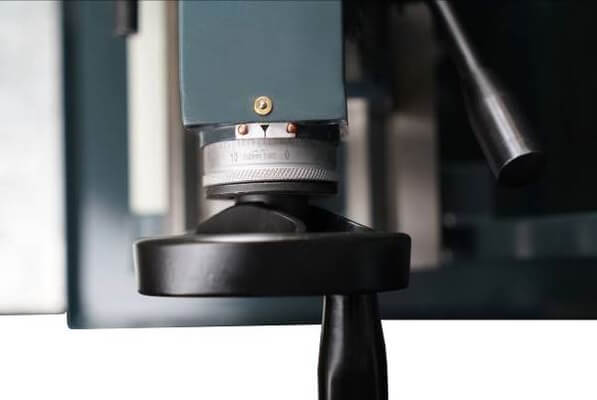

Цена деления лимба задней бабки составляет 0,025мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

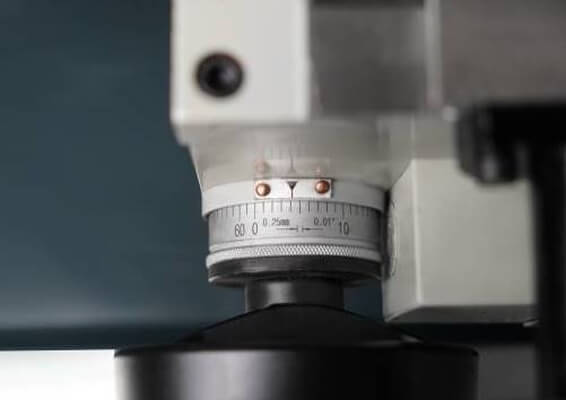

Цена деления лимба продольной подачи составляет 0,25 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

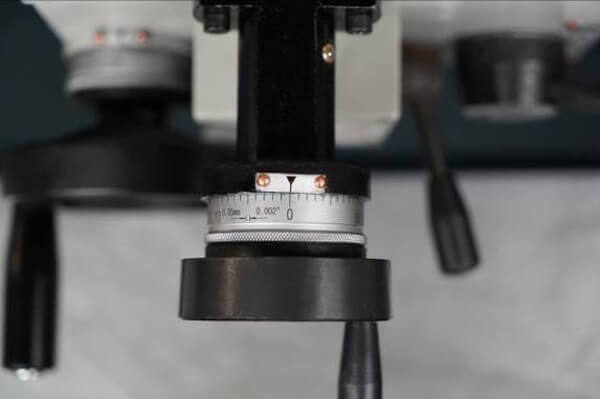

Цена деления лимба поперечной подачи составляет 0,05 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

Цена деления лимба тонкой продольной подачи составляет 0,025 мм.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

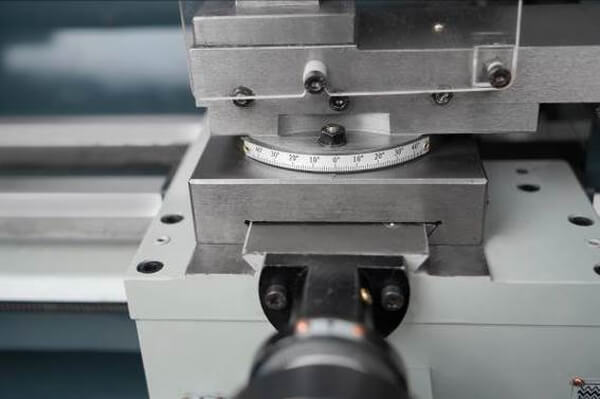

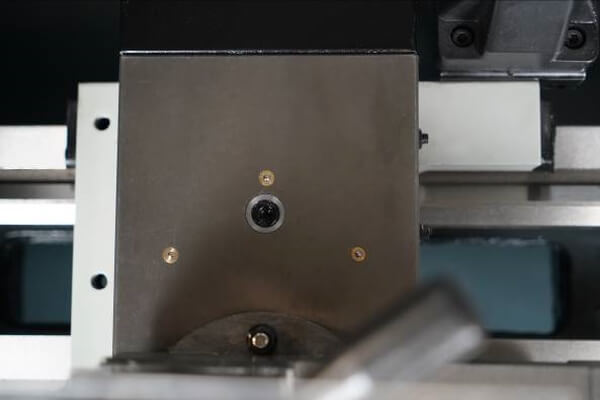

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±40°.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

Ширина чугунной станины составляет 140 мм, что значительно увеличивает жесткость работы станка и влияет на точность обработки.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

Все подвижные части станка оснащены тавотницами.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

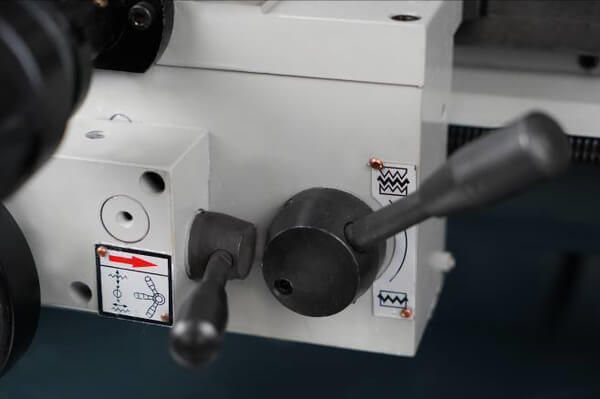

Токарный станок оснащен механизмом продольной и поперечной автоподачи.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

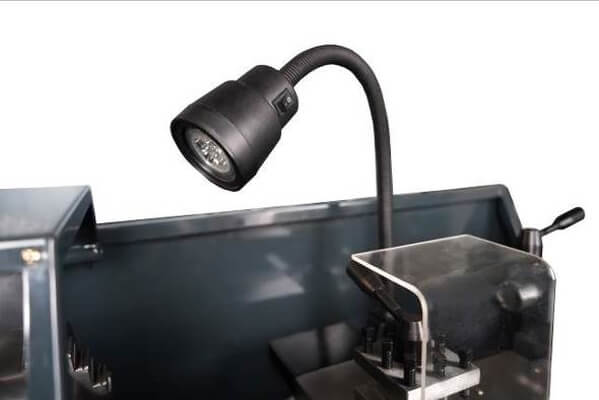

В стандартную комплектацию входит станочный светильник местного освещения.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

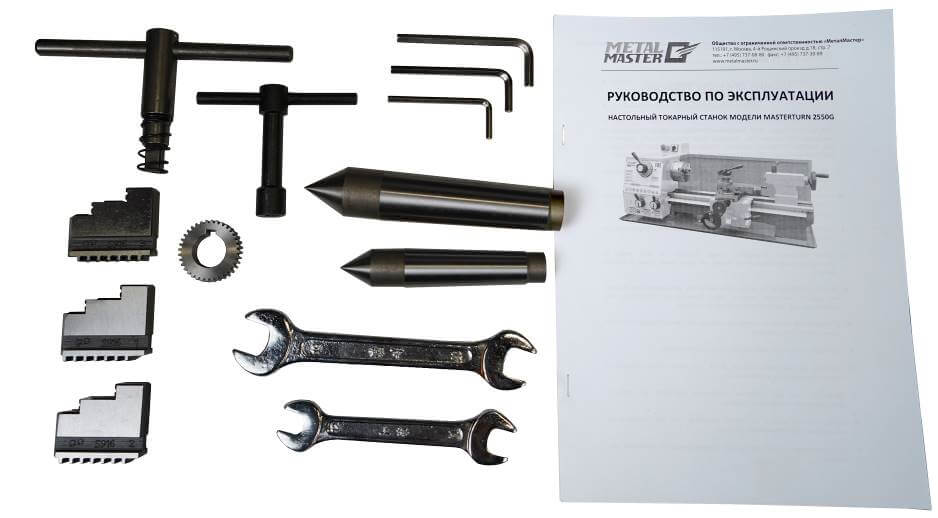

В ЗИП входят набор ключей, шестигранники, обратные кулачки, два упорных центра, сменная металлическая шестерня и инструкция по эксплуатации на русском языке.

Настольный токарно-винторезный станок Metal Master MasterTurn 2550G

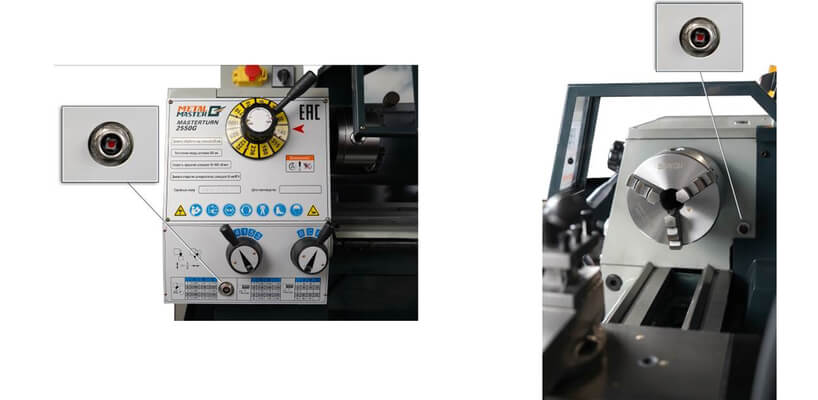

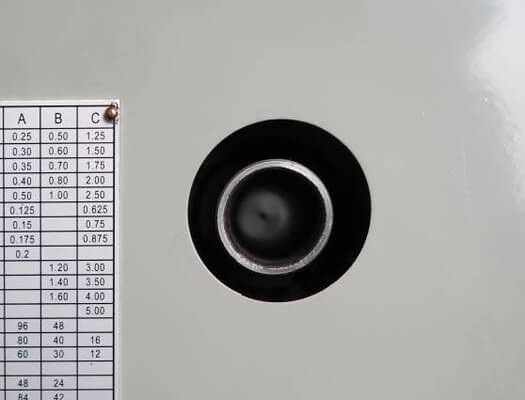

Передняя бабка токарного настольного токарного станка MasterTurn 2550G оснащена маслоуказательными окошками для оперативного контроля уровня масла.



Комплектация

  • 3-х кулачковый патрон 125 мм;
  • Защита держателя инструмента;
  • Защита ходового винта;
  • Инструкция по эксплуатации на русском языке;
  • Инструментальный ящик:
    • Упорный центр МТ3, МТ5;
    • Ключ резцедержателя;
    • Ключ патрона;
    • Шестигранный ключ (3 шт);
    • Гаечный ключ (12-14, 17-19);
    • Обратные кулачки;
    • Сменная металлическая шестерня.
