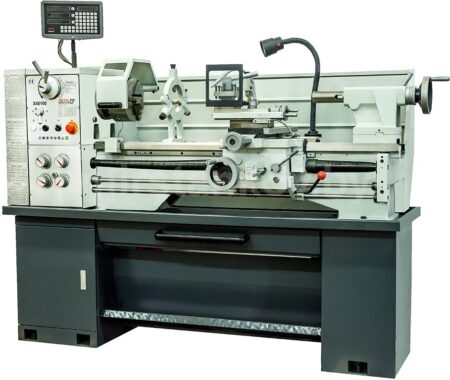

ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК METAL MASTER X40100 С УЦИ

40 484 BYN

Metal Master X40100 – это универсальный токарно-винторезный станок, который позволяет комплексно и качественно решать задачи связанные с обточкой цилиндрических поверхностей, нарезанием резьбы, сверлением, зенкерованием и развёртыванием отверстий.

Описание

Характеристики

METAL MASTER  X40100 С УЦИ
Макс. диаметр над станиной

Ø 400 мм

Макс. диаметр над выемкой в станине

Ø 520 мм

Макс. диаметр над поперечными салазками

Ø 250 мм

Расстояние между центрами

1015 мм

Диаметр отверстия шпинделя

52 мм

Количество передач

18

Диапазон скоростей шпинделя

65-1810 об/мин

Торец шпинделя

D1-5

Конус отверстия шпинделя

MT 6

Конус шпинделя задней бабки

MT 4

Макс. ход поперечных салазок

230 мм

Макс. ход верхней салазки

120 мм

Макс. ход шпинделя задней бабки

110 мм

Расстояние между направляющими

218 мм

Максимальная сечение резца

20х20 мм

Автоматическая продольная подача

0,053-1,291 мм/об, 40 видов

Автоматическая поперечная подача

0,011-0,276 мм/об, 40 видов

Диапазон нарезаемых метрических резьб

0.4-7 мм/об, 32 вида

Диапазон нарезаемых дюймовых резьб

4-60 ниток/дюйм, 35 видов

Диапазон нарезаемых модульных резьб

0.4-3 M.P., 22 видов

Диапазон нарезаемых питчевых резьб

8-84 D.P., 28 видов

Мощность двигателя

2,2 кВт

Напряжение питания

380 В, 50 Гц

Габаритные размеры (ДхШхВ)

1940х820х1545

Вес нетто

630 кг

Преимущества

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Модель оснащена трехкулачковым патроном диаметром 200 мм и эргономичной защитой со смотровым окошком.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Внутренний диаметр шпинделя составляет 52 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Все рукоятки оснащены четкими и удобными лимбами.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Вылет пиноли задней бабки – 110 мм.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью до 0,001 мм

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Все подвижные части станка оснащены тавотницами.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Для удобства нарезания резьбы станок оснащен 8-позиционным резьбоуказателем.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Metal Master X40100 оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Четырехкулачковый патрон с независимым перемещением кулачков входит в базовый комплект поставки станка.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Универсальный Токарно-Винторезный Станок METAL MASTER X40100

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4 и сменные шестерни для гитары.

Комплектация

  • Цифровой индикатор УЦИ с оптическими линейками для трех осей;
  • Система подачи СОЖ;
  • Патрон трехкулачковый 200 мм;
  • Патрон четырехкулачковый 200 мм;
  • Люнет подвижный;
  • Люнет неподвижный;
  • 2 упорных центра МК №4;
  • Переходник с МК 6 на МК 4;
  • Сменные шестерни гитары;
  • Обратные кулачки – 3 шт;
  • Кожух патрона с выключателями;
  • Защита ходового винта;
  • Шпиндельный тормоз;
  • Светильник;
  • Защитный экран резцедержателя;
  • Резьбоуказатель;
  • Четырехпозиционный резцедержатель;
  • Инструментальный ящик:
    • Масленка;
    • Ключ резцедержателя;
    • Ключ патрона;
    • 2 отвертки;
    • Набор ключей;
    • Набор шестигранников.
  • Руководство пользователя
