Станок полуавтоматический двухколонный Stalex TGK-4235

34 963 BYN

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа. Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350×350 мм под углом 90°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Категории: , Метки: , , , ,

Описание

Характеристики

Stalex TGK-4235
Мощность двухскоростного двигателя

2.2/2.8 кВт (3-х фазный)
Мощность гидравлической станции

0,55 кВт
Мощность системы СОЖ

0,04 кВт
Вращение пилы

90 градусов
Диаметр шкивов

? 480 мм
Главный привод

зубчатый
Тиски

гидравлические
Натяжение полотна

гидравлическое + манометр
Скорость резания

45, 69 м/мин
Рабочая зона

90°

350

350 х 350
*Объём гидравлического бака

58 л

заливать 2/3 по уровню масла

*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ

43 л

заливать 2/3 по уровню СОЖ
Габариты ленточного полотна

34х1,1х4115 мм
Рабочая высота стола

668 мм
Размер упаковки

2130х1150х1730 мм
Масса нетто/брутто

775/940 кг.
Страна производитель

Китай
Гарантия

12 месяцев

Преимущества

— Угол пиления заготовок 90°

— Опускание и подъем рамы осуществляется за счет гидравлики автоматически

— Станок управляется трёхфазным двигателем

— Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

— Концевики на подъём/опускание рамы и на обрыв полотна

— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

— Термозащита электродвигателя

— Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

— Тиски гидравлические с возможностью быстрого зажима заготовок + манометр

— Увеличенная скорость подачи до касания материала

— 2 скорости вращения полотна

— Подсветка зоны резания

— Зубчатый привод

— Гидравлическое натяжение полотна

— Автоматическое отключение при завершении резки

— Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

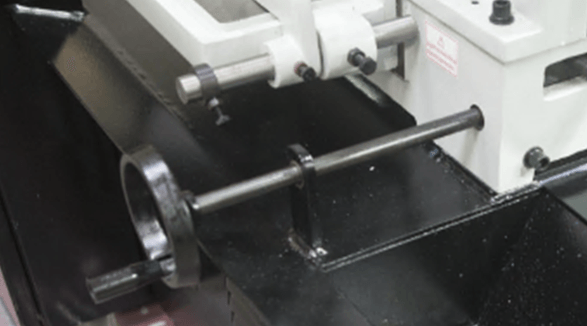

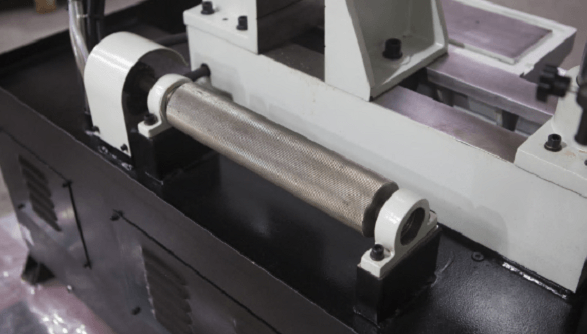

Вспомогательный стол с роликом подачи
Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

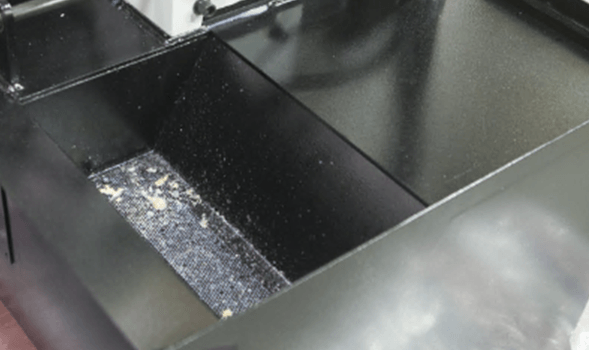

В тумбе станка размещён бак для стружки и слива СОЖ

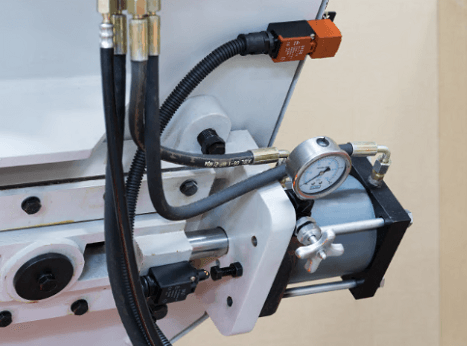

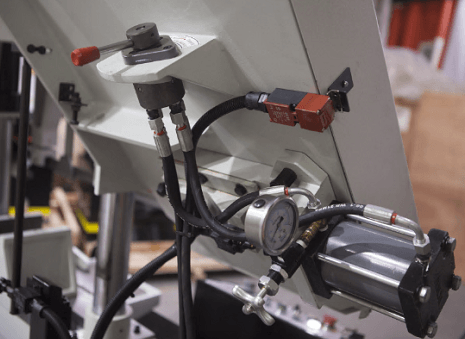

Гидравлическое натяжение полотна и концевик на обрыв полотна
Рычаг регулировки натяжения полотна

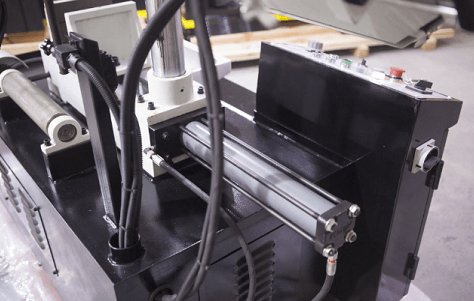

Гидравлические тиски

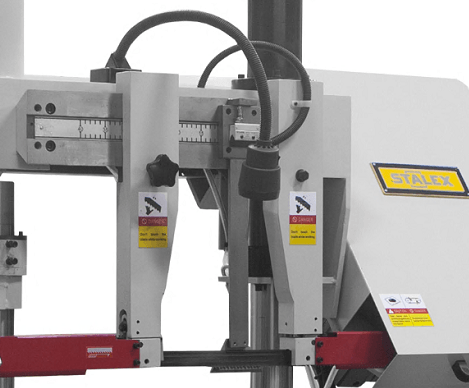

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.

Лампа освещения

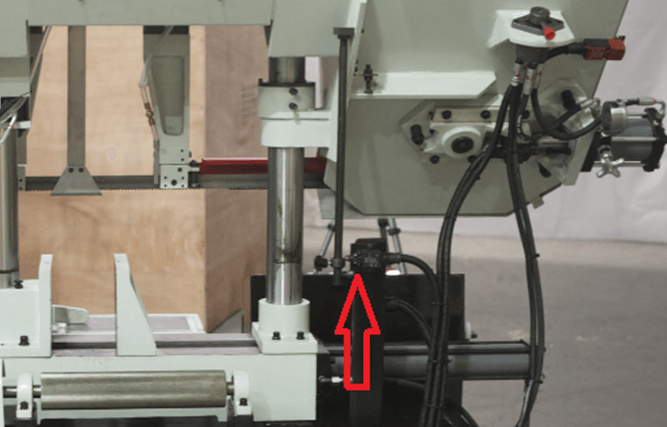

Концевик на отключение быстрой подачи.
Концевик на подъём

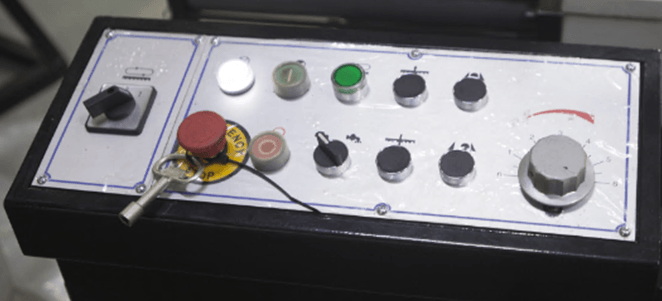

Пульт станка

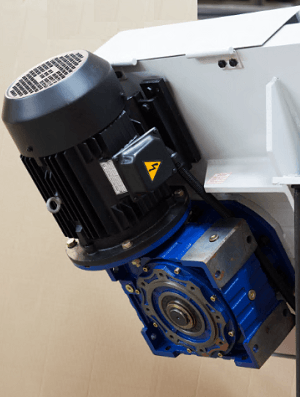

Зубчатый редуктор

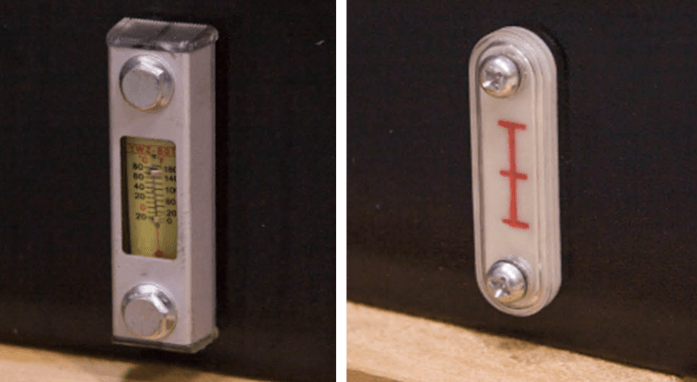

Уровень и температура масла

Уровень СОЖ

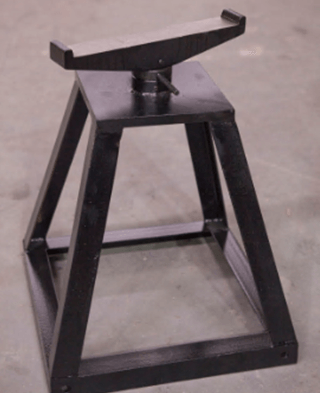

Дополнительная стойка для длинных заготовок

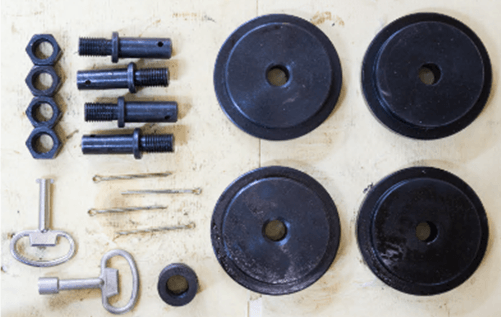

Комплект колёс для дополнительной стойки + ключи к электоршкафу
